3. Einstellbare Zeiger

3. Einstellbare Zeiger
Die Einstellung der in diesem Kapitel beschriebenen Zeiger kann durch befugtes Personal
an der Messstelle erfolgen. Die Einstellung der Zeiger ist ohne Gehäuseöffnung wie nachfol-
gend beschrieben vorzunehmen, da ansonsten die Gewährleistung erlischt.

3.1 Roter Markenzeiger auf Sichtscheibe

Markenzeiger zeigen den vom jeweiligen Prozess festgelegten Grenzwert an. Das Einstel-
len dieses Markenzeigers erfolgt über das Verstellschloss in der Sichtscheibe mit Hilfe des
Verstellschlüssels.
VORSICHT!
Verletzungsgefahr bei Fehlbedienung!
Der Versuch die Zeigereinstellung ohne passenden Verstellschlüssel oder durch
direktes Drehen am Verstellschloss durchzuführen, kann zur Beschädigung der
Sichtscheibe mit scharfkantigen Bruchstellen führen. Bei gefüllten Geräten kann
durch eine beschädigte Sichtscheibe die Gehäusefüllung auslaufen.
▶
Zeigereinstellung nur mit dafür vorgesehenem Verstellschlüssel durchführen.
Zur Einstellung des Markenzeigers wie folgt vorgehen:

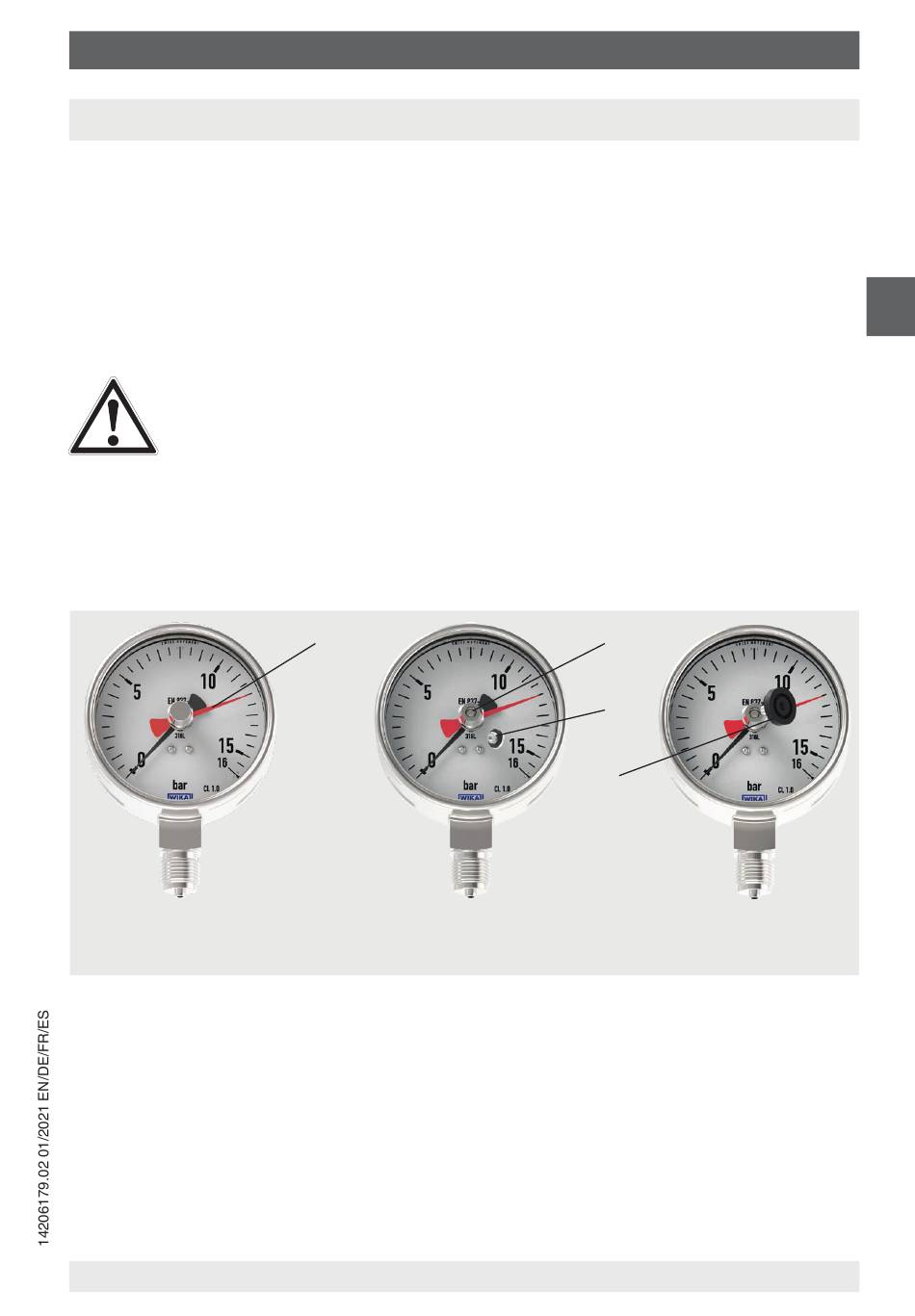

Roter Markenzeiger

Verstellschloss

1. Abdeckung des Verstellschlosses gegen den Uhrzeigersinn abschrauben.
2. Mitgelieferten Verstellschlüssel vorsichtig in das Verstellschloss stecken. Der Vierkant
des Verstellschlüssels sitzt danach passgenau im Verstellschloss.
3. Den Verstellschlüssel drehen, bis der Markenzeiger den gewünschten Skalenwert zeigt.
4. Verstellschlüssel abziehen und die Abdeckung des Verstellschlosses wieder
festschrauben.
Zusatzinformation für Zeiger von Zeigermessgeräten






Abdeckung Verstellschloss
Verstellschlüssel
