FXZA15~50A2VEB
Conditionneur d'air à système VRV
4P599623-1C – 2022.02
▪ Isolation de plafond. Si la température au plafond dépasse 30°C et que
l'humidité relative est de 80% ou si de l'air frais est aspiré dans le plafond, une
isolation supplémentaire est requise (mousse en polyéthylène d'au moins 10 mm
d'épaisseur).

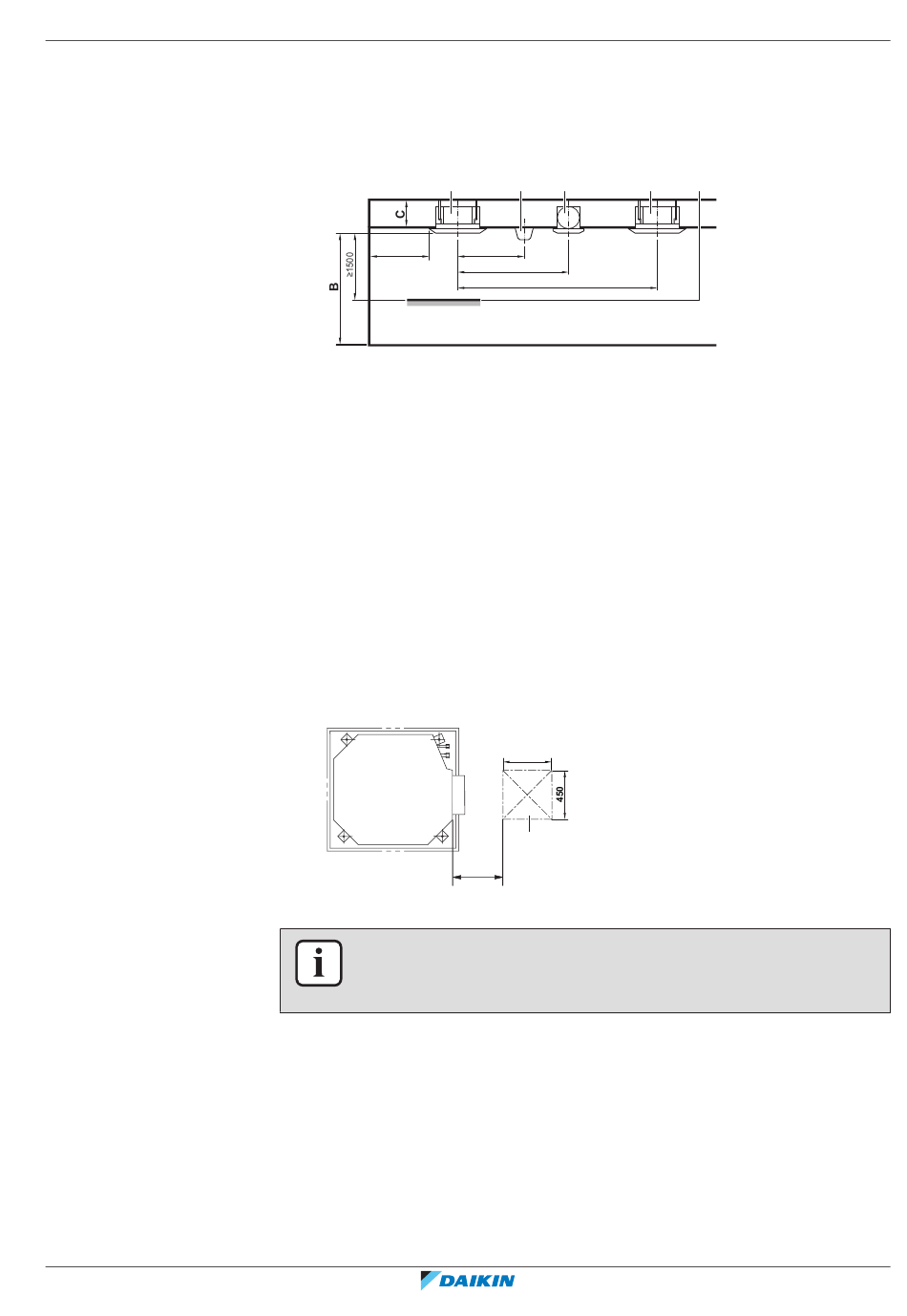

▪ Ecartement. Gardez à l'esprit ce qui suit:
a
A
A Distance minimale par rapport au mur
≥1500 mm: Sortie d'air ouverte
≥200 mm: Sortie d'air fermée
B Distance minimum et maximum par rapport au sol (voir ci-dessous)
C ≥295 mm: Dans le cas de l'installation avec BYFQ60B
≥308 mm: Dans le cas de l'installation avec BYFQ60C
a Unité intérieure
b Eclairage (le chiffre montre l'éclairage monté au plafond, mais l'éclairage encastré
est également autorisé)
c Ventilateur d'air
d Volume statique (exemple: table)
▪ B: Distance minimum et maximum par rapport au sol:
- Minimum: 2,5 m pour éviter tout contact accidentel.
- Maximum: Dépend de la direction d'écoulement de l'air et de la classe de
capacité. Assurez-vous également que le réglage sur place de "Hauteur de
plafond" correspond à la situation réelle. Voir
▪ Installez une ouverture d'inspection du côté du boîtier de commande pour
faciliter l'entretien.
a Ouverture d'inspection
INFORMATION
Certaines options peuvent nécessiter un espace de service supplémentaire. Se
reporter au manuel d'installation de l'option utilisée avant l'installation.
b c
≥1500
≥2000
≥4000
450
a
(300)
(mm)
16 Installation de l'unité
|
a d
(mm)
"20.1 Réglage sur place" [
Guide de référence de l'installateur et de l'utilisateur
4
75].
