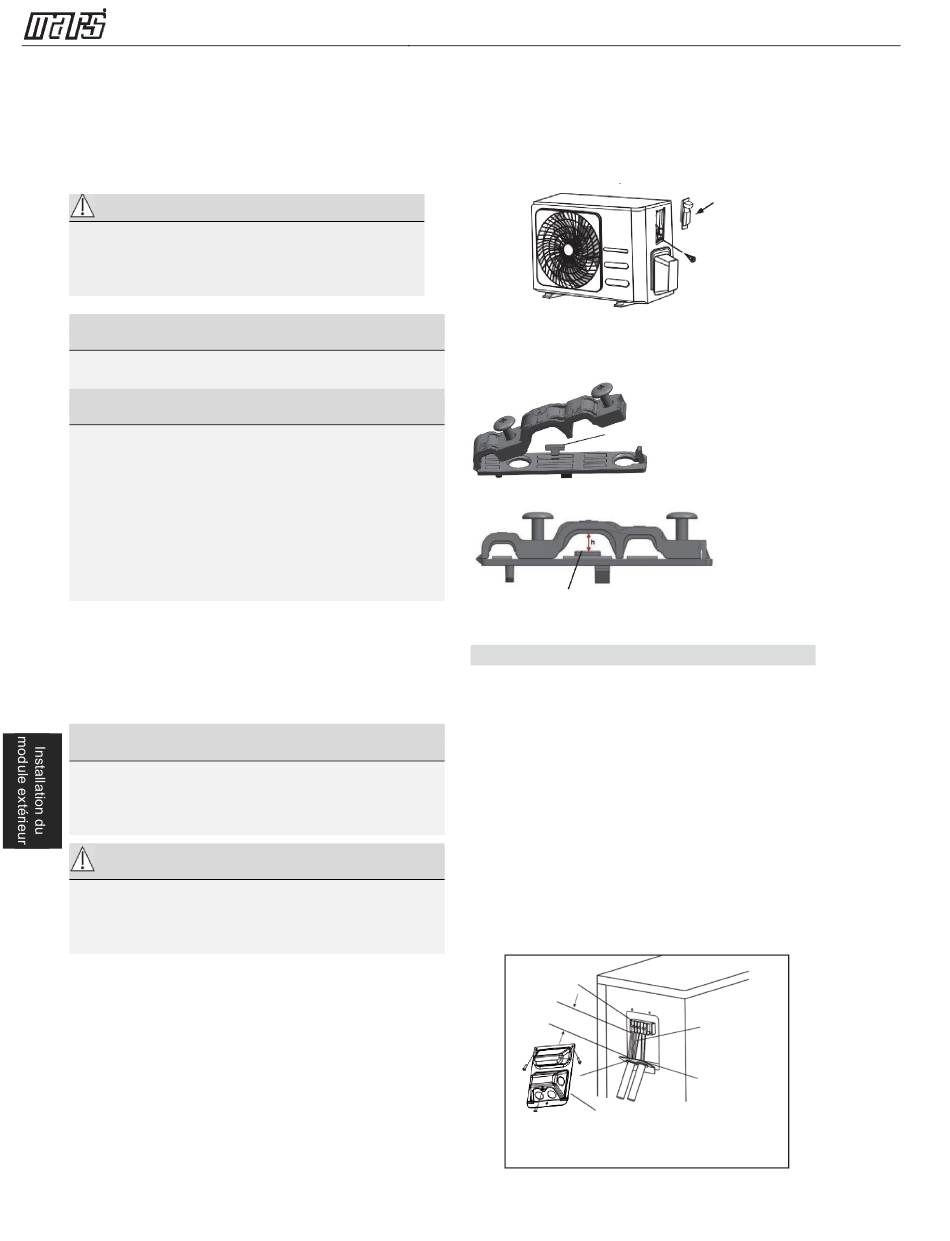

Étape 4 : Brancher les câbles de signal et
d'alimentation
La barrette de connexion du module extérieur
est protégée par un boîtier de connexion
électrique se trouvant sur le côté du module.
Un schéma de câblage complet est imprimé à
l'intérieur du boîtier.
AVERTISSEMENT
AVANT TOUTE MANIPULATION
ÉLECTRIQUE OU DE CÂBLAGE, COUPEZ
L'ALIMENTATION PRINCIPALE DU
SYSTÈME.
1. Préparez le câble pour la connexion :
UTILISER LE BON CÂBLE
Veuillez choisir le bon câble en vous référant
aux « Types de câbles » à la page 25.
CHOISIR LA BONNE TAILLE DE CÂBLE
La taille du câble d'alimentation électrique, du
câble de signal, du fusible et de l'interrupteur doit
être déterminée par le courant maximal du
module. Le courant maximal est indiqué sur la
plaque nominale se trouvant sur le panneau
latéral du module.
REMARQUE : En Amérique du Nord, veuillez
choisir la bonne taille de câble selon le courant
admissible minimum indiqué sur la plaque
signalétique du module.
a. À l'aide de la pince à dénuder, dénudez la
gaine en caoutchouc à chaque extrémité du
câble de façon à découvrir environ 40 mm
(1,57 po) des câbles se trouvant à l'intérieur.
b. Dénudez l'isolation des bouts des câbles.
c. À l'aide de la pince à sertir, sertissez les
cosses aux extrémités des câbles.
ATTENTION AUX CÂBLES SOUS
FAITES
TENSION
Lorsque vous sertissez les câbles, veillez à
clairement distinguer les câbles sous tension
(« L » de l'anglais « Live Wire ») des autres
câbles.
AVERTISSEMENT
TOUT CÂBLAGE DOIT ÊTRE EFFECTUÉ
CONFORMÉMENT AU SCHÉMA DE
CÂBLAGE SITUÉ À L'INTÉRIEUR DU
MODULE EXTÉRIEUR.
2. Dévissez le boîtier de câblage électrique et
retirez-le.
3. Dévissez le collier pour câbles électriques se
trouvant sous la barrette de connexion électrique,
et placez-le sur le côté.
4. Connectez le câble selon le schéma de câblage,
puis vissez bien la cosse de chaque câble sur le
terminal correspondant.
5. Après avoir vérifié que chaque connexion est
bien serrée, enroulez les fils électriques autour
afin d'éviter que l'eau de pluie ne s'écoule dans le
terminal.
6. À l'aide de la pince à câbles, serrez le câble au
module. Vissez la pince à câbles à fond.
7. Isolez les câbles non utilisés avec du ruban
adhésif électrique en PVC. Placez-les de
manière à ce qu'ils ne touchent aucune pièce
électrique ni métallique.
8. Replacez le couvercle du boîtier sur le côté
du module, et vissez-le en position.
REMARQUE : Si le collier pour câble électrique
est comme suit,
veuillez sélectionner le bon orifice
en fonction du diamètre du câble.
Trois tailles de trou : petit, grand, moyen
Si le câble n'est pas assez bien fixé, utilisez la
boucle pour l'installer afin qu'il soit bien serré.
En Amérique du Nord
1. Retirez le couvercle du boîtier électrique du
module en desserrant les 3 vis.
2. Retirez les bouchons du panneau des
goulottes.
3. Installez temporairement les goulottes (non
incluses) sur le panneau des goulottes.
4. Connectez bien l'alimentation électrique et les
lignes à basse tension aux terminaux
correspondants sur la barrette de connexion.
5. Mettez le module à la terre, conformément aux
codes locaux.
6. Veillez à mesurer chaque câble en prévoyant
quelques centimètres de plus que la longueur
requise pour le câblage.
7. Utilisez des écrous pour sécuriser les goulottes.
Barrette de
connexion
électrique
Goulotte
Sélectionnez le bon orifice en fonction du diamètre du
câble.
30
Manuel d'installation - VMHxxSV
Couvercle
Vis
Boucle
Câble de
connexion
Panneau des
goulottes
