Étape 5 : Brancher le tuyau d'évacuation
Par défaut, le tuyau d'évacuation est fixé au
côté gauche du module (lorsque vous êtes face
à l'arrière du module). Toutefois, il peut aussi
être fixé sur le côté droit. Pour assurer une
bonne évacuation, fixez le tuyau d'évacuation
du côté par lequel le tuyau de réfrigérant sort
du module.
REMARQUE : Dans certaines régions des
États-Unis, si la machine est installée avec un
panneau de goulotte, veuillez choisir une
évacuation sur le côté droit.
Enveloppez fermement la jointure avec du
•
ruban adhésif Teflon afin d'assurer une bonne
étanchéité et éviter les fuites.
•
Retirez le filtre à air et versez une petite
quantité d'eau dans l'évacuation pour vous
assurer que l'eau s'écoule bien du module.

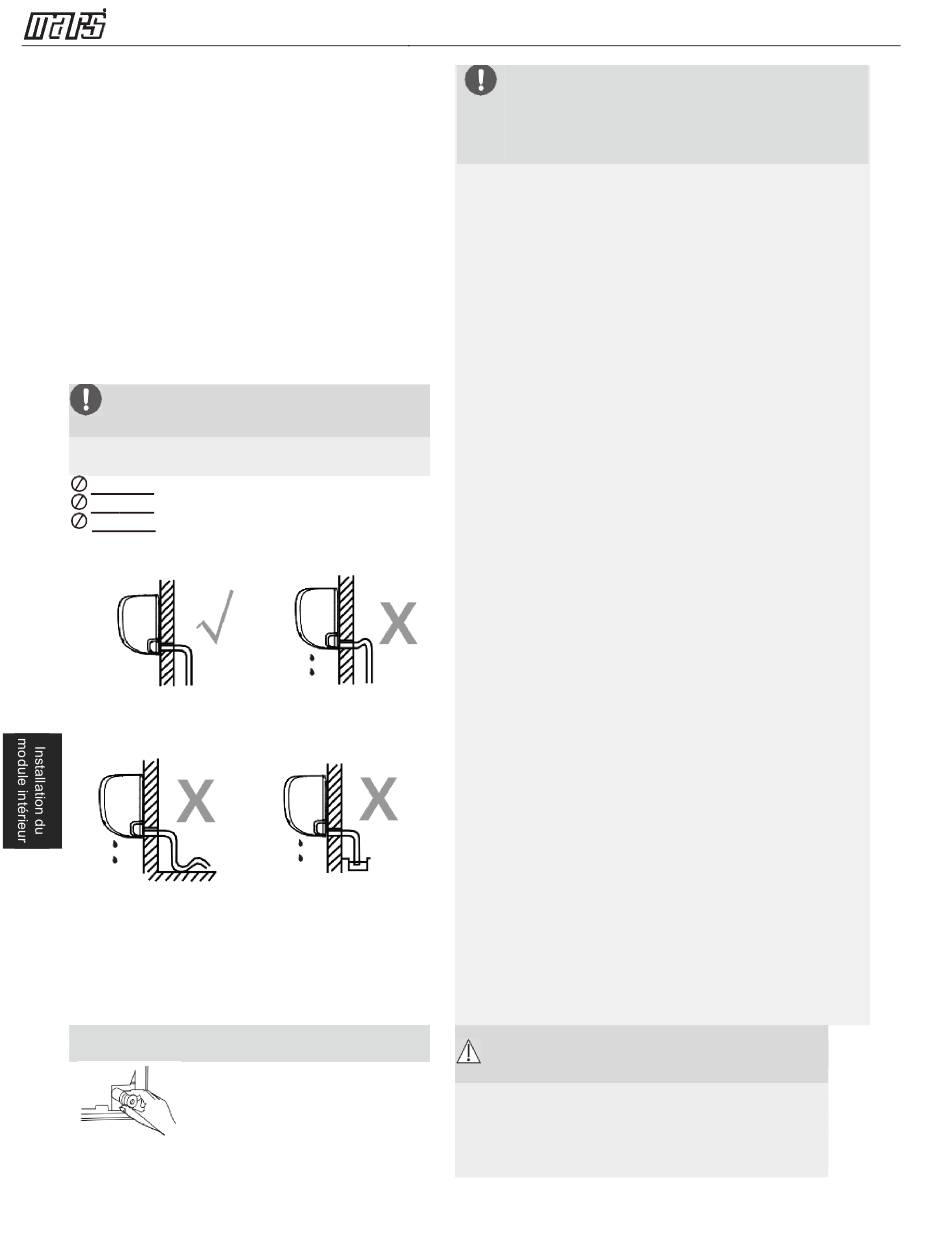

REMARQUE SUR L'EMPLACEMENT
DU TUYAU D'ÉVACUATION
Veillez à installer le tuyau d'évacuation
conformément aux schémas suivants.
NE PAS entortiller le tuyau d'évacuation.
NE PAS créer de piège à eau.
NE PAS placer le bout du tuyau
d'évacuation dans l'eau ni dans un
collecteur d'eau.
CORRECT
Veillez à ce qu'il n'y ait aucun
nœud ni entaille dans le tuyau afin
d'assurer une bonne évacuation.
INCORRECT
Les nœuds dans le tuyau
d'évacuation créeront des
pièges à eau.
BOUCHER LE TUYAU D'ÉVACUATION
INUTILISÉ
Pour éviter l'apparition de
fuites
devez
d'évacuation inutilisé à l'aide
du bouchon en caoutchouc
fourni.
INCORRECT
Les nœuds dans le tuyau
d'évacuation créeront des
pièges à eau.
INCORRECT
Ne placez pas le bout du tuyau
d'évacuation dans l'eau ni dans
un collecteur d'eau. Cela nuira
à la bonne évacuation de l'eau.
indésirables,
vous
boucher
le
tuyau
24
AVANT DE PROCÉDER À TOUTE
MANIPULATION ÉLECTRIQUE,
LISEZ CES RÉGLEMENTATIONS
1. Toute l'installation électrique doit être conforme
aux réglementations et codes nationaux et
locaux, et doit être réalisée par un électricien
autorisé.
2. Toutes les connexions électriques doivent être
faites conformément au Schéma de connexion
électrique se trouvant sur les panneaux des
modules intérieur et extérieur.
3. S'il y a un grave problème de sécurité lié à
l'alimentation électrique, cessez immédiatement
vos manipulations. Expliquez la raison au client,
et refusez d'installer le module tant que le
problème de sécurité n'est pas totalement résolu.
4. La tension d'alimentation doit être comprise entre
90 et 110 % de la tension nominale. Une
alimentation électrique insuffisante peut être à
l'origine d'un dysfonctionnement, d'une
électrocution ou d'un incendie.
5. Si l'alimentation est connectée à un câblage fixe,
une protection contre les surtensions et un
interrupteur électrique général doivent être
installés.
6. Si l'alimentation est connectée à un câblage
fixe, un interrupteur ou un disjoncteur qui
déconnecte tous les pôles et dispose d'une
séparation de contact d'au moins 1/8 po (3 mm)
doit être incorporé au câblage fixe. Le
technicien qualifié doit utiliser un disjoncteur ou
un interrupteur approuvé.
7. Ne connectez le module que sur une ligne de
circuit dédiée. Ne connectez aucun autre
appareil sur cette ligne.
8. Veillez à bien mettre le climatiseur à la terre.
9. Chaque câble doit être bien branché. Un câblage
trop lâche peut entraîner une surchauffe du
terminal, et par conséquent, un
dysfonctionnement, voire un incendie.
10. Ne laissez pas les câbles toucher ni reposer sur
la tuyauterie du réfrigérant, le compresseur, ni
aucune pièce amovible du module.
11. Si le module dispose d'un chauffage électrique
auxiliaire, il doit être installé à au moins 1 mètre
(40 po) de tout matériau combustible.
12. Afin d'éviter toute électrocution, ne touchez
jamais les composants électriques tout de suite
après que l'alimentation électrique a été coupée.
Une fois le courant coupé, attendez toujours au
moins 10 minutes avant de toucher les
composants électriques.
AVERTISSEMENT
AVANT TOUTE MANIPULATION
ÉLECTRIQUE OU DE CÂBLAGE, COUPEZ
L'ALIMENTATION PRINCIPALE DU
SYSTÈME.
Manuel d'installation - VMHxxSV
