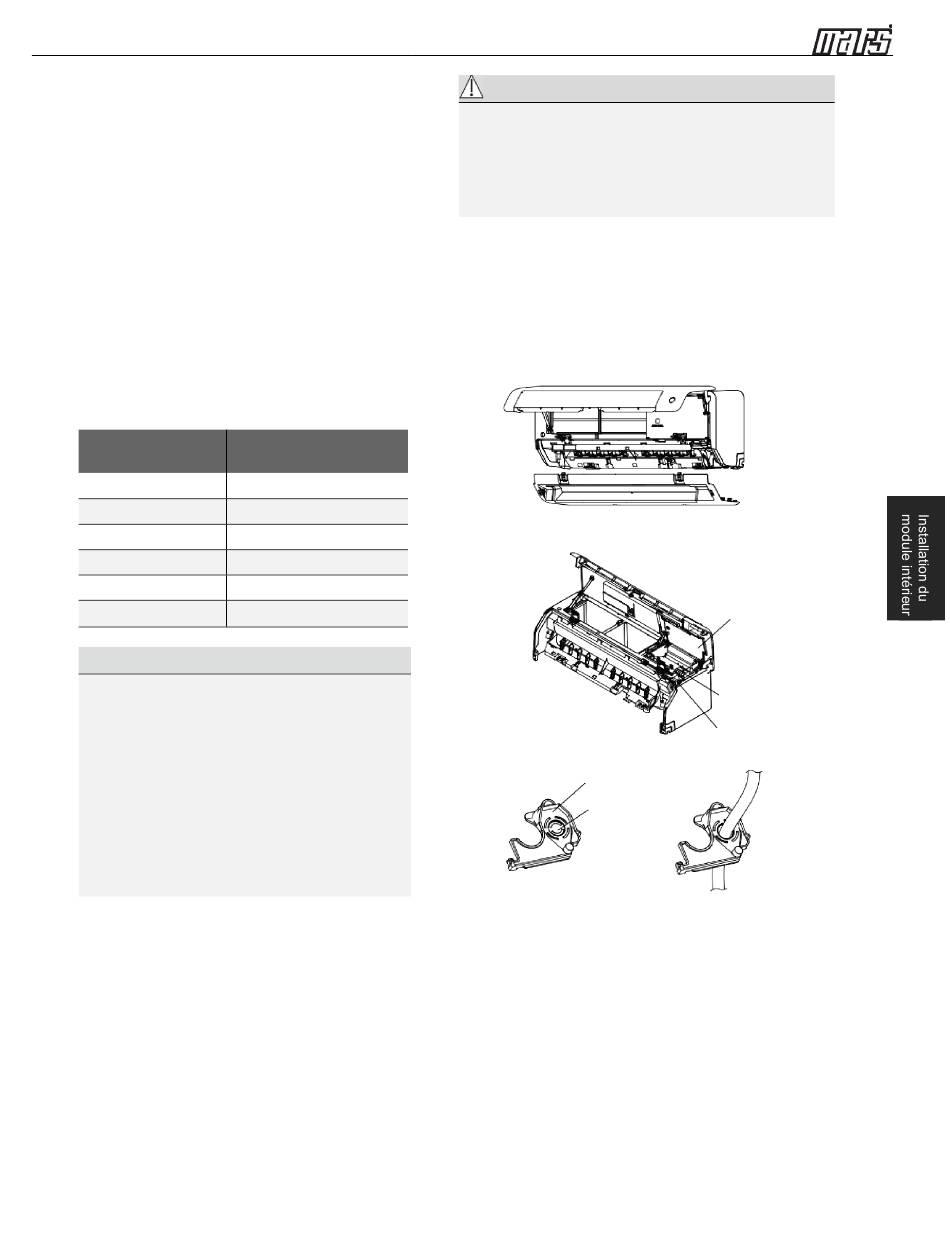

Manuel d'installation - VMHxxSV
Étape 6 : Brancher les câbles de signal et
d'alimentation
Le câble de signal permet la communication entre
les modules intérieur et extérieur. Vous devez
d'abord choisir la bonne taille de câble avant de le
préparer pour le branchement.
Types de câble
• Câble d'alimentation intérieur (si applicable) :
H05VV-F ou H05V2V2-F
• Câble d'alimentation extérieur : H07RN-F ou
H05RN-F
• Câble de signal : H07RN-F
REMARQUE : En Amérique du Nord, choisissez
le type de câble selon les codes et
réglementations électriques locales.
Section transversale minimale
d'alimentation et Câbles de signal (pour
référence) (non applicable pour
l'Amérique du Nord)

Tension nominale

Tension nominale de
l'appareil (A)
> 3 et ≤ 6
> 6 et ≤ 10
> 10 et ≤ 16
> 16 et ≤ 25
> 25 et ≤ 32
> 32 et ≤ 40
CHOISIR LA BONNE TAILLE DE CÂBLE
La taille du câble d'alimentation électrique,
du câble de signal, du fusible et de
l'interrupteur doit être déterminée par le
courant maximal du module. Le courant
maximal est indiqué sur la plaque nominale
se trouvant sur le panneau latéral du
module. Référez-vous à cette plaque
nominale pour choisir le bon câble, le bon
fusible ou le bon interrupteur.
REMARQUE : En Amérique du Nord,
veuillez choisir la bonne taille de câble selon
le courant admissible minimum indiqué sur
la plaque signalétique du module.
1. Ouvrez et maintenez la position du panneau,
puis ouvrez les couvercles des deux blocs de
verrouillage, desserrez la vis, puis tenez les
deux côtés du panneau inférieur aux endroits
où « PULL » (TIRER) est indiqué, tirez-le vers
le haut pour relâcher les boucles, puis
abaissez le panneau inférieur (veuillez vous
référer aux pages 22-23).
2.
Ouvrez le boîtier électrique pour connecter le
câble.
3. Dévissez le collier pour câbles électriques se
trouvant sous la barrette de connexion
électrique, et placez-le sur le côté.
4. Quand vous faites face à l'arrière du module,
retirez le panneau en plastique se trouvant en
bas du côté gauche.
Section transversale
nominale (mm
2
)
0,75
1
1,5
2,5
4
6
25
AVERTISSEMENT
TOUT LE CÂBLAGE DOIT ÊTRE RÉALISÉ
DANS LE STRICT RESPECT DU SCHÉMA
DE CÂBLAGE SE TROUVANT AU DOS
DU PANNEAU AVANT DU MODULE
INTÉRIEUR.
5. Passez le câble signal dans cette fente,
depuis l'arrière du module vers l'avant.
6. Quand vous faites face à l'avant du module,
connectez le câble selon le schéma de
câblage du module intérieur, raccordez la
cosse et vissez fermement chaque câble au
terminal correspondant.
Ouvrir d'abord le panneau avant, puis
retirer le panneau inférieur.
Déflecteur (certains
modules)
Panneau
défonçable
REMARQUE : Si le câble est trop grand, retirez le
petit panneau défonçable en plastique du milieu
pour créer une fente par laquelle le câble peut
sortir. Si vous souhaitez retirer le châssis ou le
tuyau d'évacuation, veuillez tout d'abord enlever le
déflecteur.
En Amérique du Nord
Retirez tout d'abord le panneau défonçable pour
créer une fente par laquelle la goulotte peut être
installée. Puis passez le câble dans la goulotte et
connectez-le au module intérieur.
Ouvrir le
boîtier
électrique
Barrette de connexion
électrique
Collier pour câble
électrique
