Installation du module intérieur
ATTENTION
NE MÉLANGEZ PAS LES CÂBLES SOUS
TENSION ET NON ALIMENTÉS
Cela est dangereux et peut engendrer un
dysfonctionnement du climatiseur.
Après avoir vérifié la solidité de chaque
7.
connexion, fixez le câble de signal au
module à l'aide de la pince à câbles. Vissez
la pince à câbles à fond.
Replacez le couvercle du boîtier électrique
8.
que l'avant du module, et le panneau
plastique à l'arrière.
REMARQUE SUR LE CÂBLAGE
LA PROCÉDURE DE CONNEXION DU
CÂBLAGE PEUT LÉGÈREMENT DIFFÉRER
SELON LES MODULES ET LES RÉGIONS.

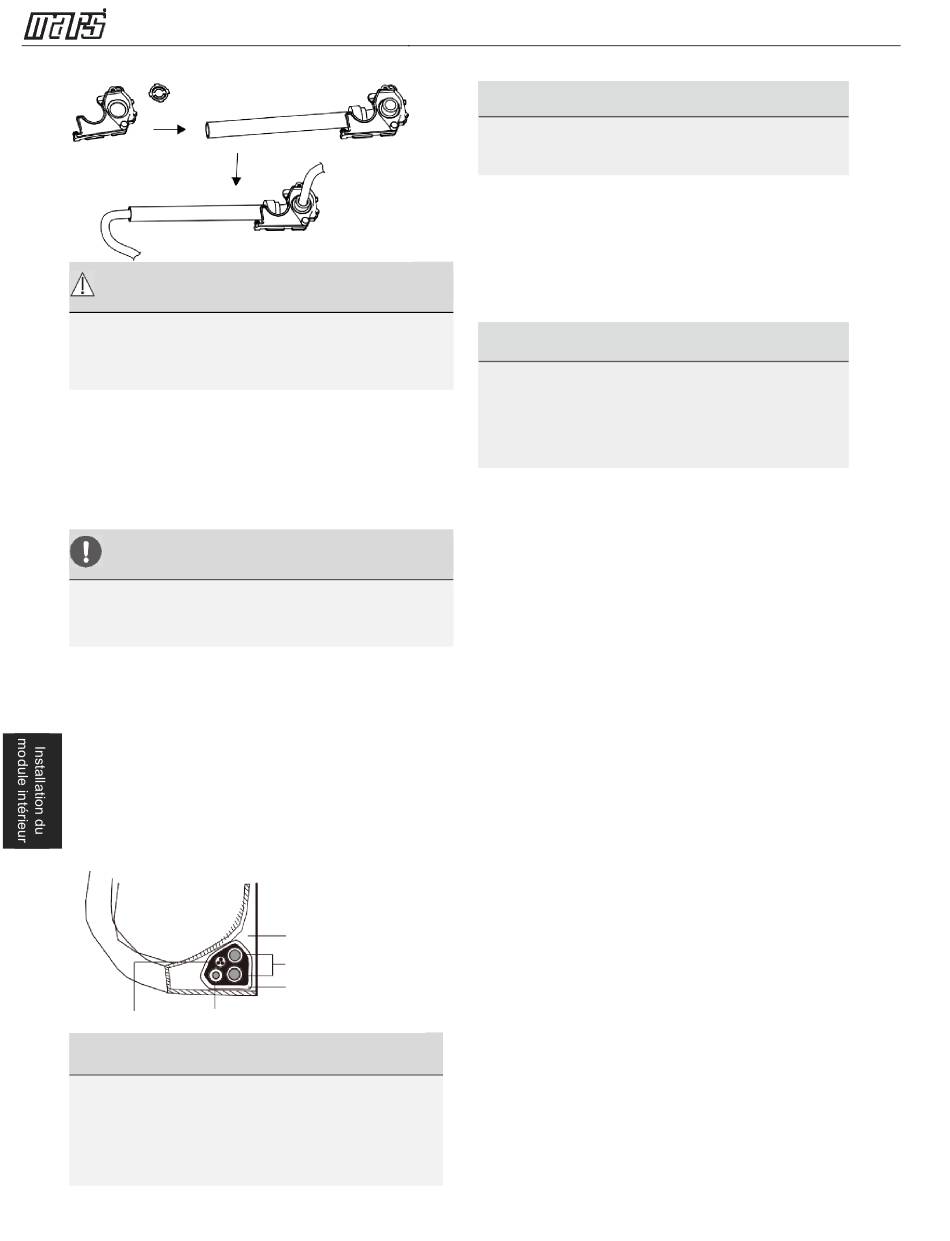

Étape 7 : Enveloppement et câbles
Avant de passer la tuyauterie, le tuyau
d'évacuation et le câble de signal dans le trou
mural, vous devez les envelopper ensemble
pour gagner de la place, les protéger et les
isoler (ceci peut ne pas être applicable dans
certaines régions des États-Unis).
Regroupez le tuyau d'évacuation, les
1.
tuyaux réfrigérants et le câble de signal,
comme indiqué ci-dessous :
Module
intérieur
Câble de signal Tuyau de vidange
LE TUYAU D'ÉVACUATION DOIT SE
TROUVER EN BAS
Veillez à ce que le tuyau d'évacuation se
trouve en bas du groupe de tuyaux. Le fait de
placer le tuyau d'évacuation sur le dessus du
groupe peut causer un débordement du bac
d'évacuation, et ainsi entraîner un incendie ou
un dégât des eaux.
Espace derrière le
module
Tuyaux réfrigérants
Ruban adhésif
d'isolation
26
Manuel d'installation - VMHxxSV
N'ENTRECROISEZ PAS LE CÂBLE DE
SIGNAL AVEC D'AUTRES CÂBLES
Lorsque vous les enveloppez ensemble,
n'entrecroisez le câble de signal avec aucun
autre câble.
2. À l'aide de ruban en vinyle adhésif, fixez le
tuyau d'évacuation sous les tuyaux
réfrigérants.
3. À l'aide de ruban d'isolation, enveloppez
fermement le câble de signal, les tuyaux
réfrigérants ainsi que le tuyau d'évacuation
ensemble. Vérifiez de nouveau que tous les
éléments sont regroupés.
N'ENVELOPPEZ PAS LES BOUTS DES
TUYAUX
Lorsque vous enveloppez le groupe, n'allez pas
jusqu'au bout des tuyaux. Vous devez pouvoir y
accéder pour vérifier qu'il n'y a pas de fuite à la
fin de la procédure d'installation (référez-vous à
la section Vérification électrique et tests de
fuites de ce manuel)
Étape 8 : Monter le module intérieur.
Si vous avez installé un nouveau tuyau
de connexion au module extérieur, voici
les étapes à suivre :
1. Si vous avez déjà passé le tuyau réfrigérant
dans le trou mural, passez directement à
l'étape 4.
2. Sinon, vérifiez que les bouts des tuyaux
réfrigérants sont bouchés pour éviter que de
la saleté ou des corps étrangers n'entrent
dans les tuyaux.
3. Passez délicatement le lot enveloppé de
tuyaux réfrigérants, tuyau d'évacuation, et le
câble de signal dans le trou du mur.
4. Accrochez le haut du module intérieur au
crochet supérieur de la plaque support.
5. Vérifiez que le module est bien accroché sur
la plaque, en appliquant une légère pression
sur les côtés droit et gauche du module. Le
module ne doit pas trembler ni se déplacer.
6. Avec une pression régulière, repoussez la
moitié basse du module vers le bas.
Continuez à pousser vers le bas, jusqu'à ce
qu'il s'encastre sur le bas de la plaque
support.
7. Une fois de plus, vérifiez que le module est
bien fixé sur la plaque support en appliquant
une légère pression sur les côtés gauche et
droit du module
