Installation

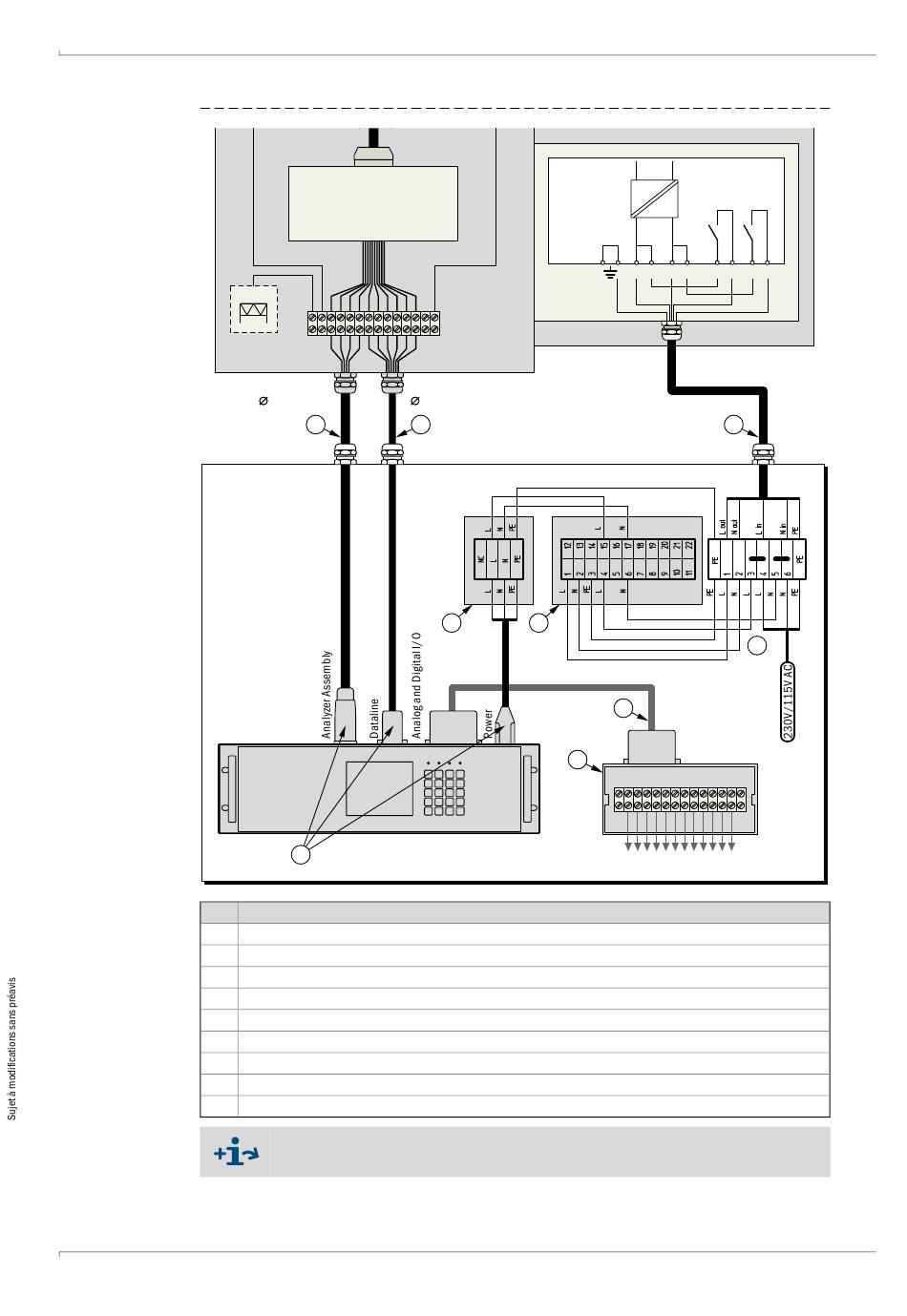

Fig. 6 Exemple de câblage
Pos. Composant
A
B
C
D
E
F
G
H
I
Unité d'analyse type «Boîtier industriel Ex1» · Manuel d'utilisation complémentaire · 8013667/ZX77/V 2-3/2018-04 · © SICK AG
Terminalbox
M20x1,5 M20x1,5
( 10...14 mm) ( 7...12 mm)
A
D
Câble 3 fils pour l'alimentation (recommandation : 3G1,5 Oelflex Classic 110 CY)
Câble données 4 fils (recommandé : 4Px0,34mm² AWG22 paires torsadées blindées)
Câble 5 fils pour l'alimentation (recommandation : 5G1,5 Oelflex Classic 110 CY)
Jeu de connecteurs (accessoire)
Câble de liaison module bornier – unité de commande (accessoire)
Module bornier (accessoire)
Limiteur de courant d'enclenchement
Relais de puissance SR 853
Bornier
Numéros de commande des câbles et accessoires → p. 41, §6.7
FS 850S
B
G H
F
PE N L
15 16 17 18 11 12 13 14
PG9/PG 11
C
I
E
I/O
