Singer 5560 Manuel D'instruction
Table des Matières
Les langues disponibles
Les langues disponibles
Chapitres
Table des Matières
Dépannage
Manuels Connexes pour Singer 5560
Sommaire des Matières pour Singer 5560

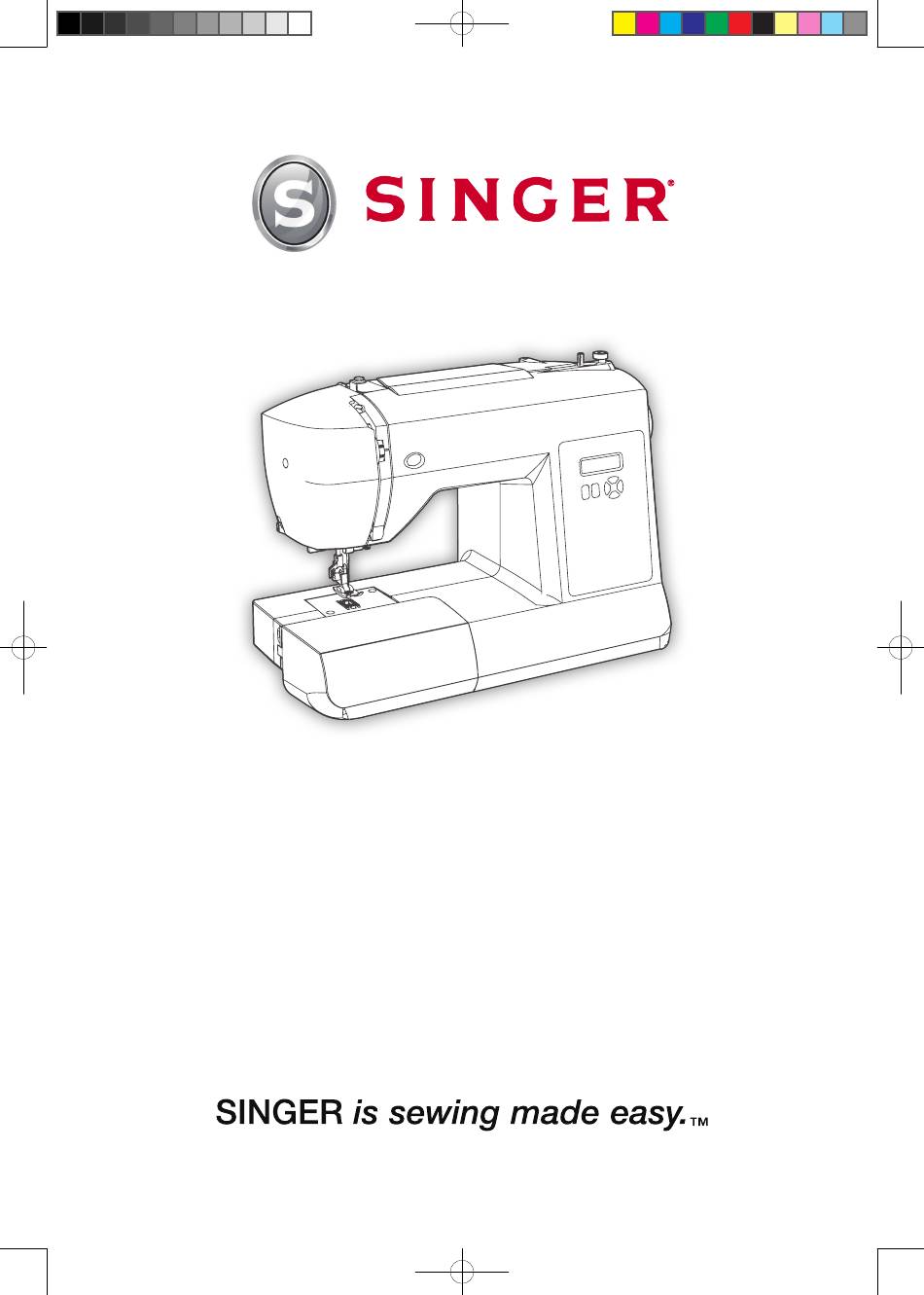

- Page 1 INSTRUCTION MANUAL 5560...
- Page 35 MANUAL DE INSTRUCCIONES 5560...
- Page 69 MANUEL D’INSTRUCTION 5560...
- Page 70 2. De l’aide est aussi disponible sur le Web à www.singerco.com. 3. Aide personnalisée à talktous@singerco.com. 4. Si vous préférez nous parler directement, pour de l’aide personnalisée, appeler un de nos assistants de coutures SINGER au 1-800-474-6437. ® (Amérique du Nord Seulement) Nous sommes prêts à...
-
Page 71: Danger - Pour Réduire Le Risque D'électrocution
INTRODUCTION Importantes Consignes de Sécurité Cette machine à coudre à usage domestique est conçue pour répondre aux normes IEC/EN 60335-2-28 et UL1594. CONSIGNES DE SÉCURITÉ IMPORTANTES Lors de l’utilisation d’un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes : Lisez attentivement toutes les instructions avant d’utiliser cette machine à... -
Page 72: Pour L'europe Uniquement
INTRODUCTION Importantes Consignes de Sécurité - N’utilisez pas la machine si elle est mouillée. - Si le voyant LED est endommagé ou cassé, il doit être remplacé par le fabricant ou son agent de service, ou toute autre personne qualifiée, afin d’éviter les risques. - Si le cordon de la pédale est endommagé, il doit être remplacé... - Page 73 Pour nous assurer que l’on vous fournit toujours les dernière tendances de couture, le fabricant se réserve le droit de changer l’apparence, la conception ou les accessoires de cette machine à coudre lorsque considéré nécessaire. SINGER & Singer vous facilite la couture est une marque enregistré de The SINGER Company Limited S.à.r.l. ou de ses sociétés affiliées. ®...
-
Page 74: À Propos De Votre Machine
À PROPOS DE VOTRE MACHINE Parties Avant Principales de la Machine BOUTON DU POINT DE MARCHE- ARRIÈRE inverses la direction de couture, par exemple pour sécuriser le début et la fin d’une couture. (Voir Page 20) LE RELEVEUR DE FIL contrôle le débit du fil supérieur pendant la couture. (Voir Page 13) LE CADRAN DE LA TENSION DU FIL vous permet de sélectionner la tension appropriée pour le point, le fil et le tissu utiliser. -
Page 75: Parties Arrière Principales De La Machine
À PROPOS DE VOTRE MACHINE Parties Arrière Principales de la Machine LE PORTE-BOBINE HORIZONTAL supporte la bobine de fil ainsi que le chapeau de bobine pour le fil supérieur. Vous devrez le faire remontez de sa position de remisage lors de la couture. L’AXE DU BOBINEUR supporte la canette lorsqu’elle se rempli. -
Page 76: La Surface De L'aiguille Et Du Pied Presseur
À PROPOS DE VOTRE MACHINE La Surface de l’Aiguille et du Pied presseur LE GUIDE-FIL contrôle le déplacement du fil supérieur. LE LEVIER DE L’ENFILEUR DE CHAS D’AIGUILLE est utilisez pour engager l’enfileur de chas d’aiguille. LE GUIDE DE L’ENFILEUR DE CHAS D’AIGUILLE retient le fil avant de l’insérer dans le crochet d’enfilage. -
Page 77: Le Compartiment De Rangement Amovible
Découseur/Brosse (pour enlever des points/enlever la mousse) f. Paquet d’Aiguilles (aiguilles de remplacement) g. Chapeau de Bobine h. Canettes (de Classe 15 en métal de SINGER ® Tournevis (pour enlever la plaque d’aiguille lors du nettoyage) Plaque de Reprisage (recouvre les griffes d’entraînement) k. -
Page 78: Préparatifs De La Couture
Ne modifiez la fiche en aucun cas. ⚠ Votre machine à coudre Singer est réglée pour vous donner le meilleur fini de point à une température ambiante normale. Les températures extrêmement élevées ou basses peuvent affecter le résultat de couture. -
Page 79: Remplissage De La Canette
PRÉPARATIFS DE LA COUTURE Remplissage de la Canette → Cette machine utilise des canettes métal SINGER de Classe 15. ® Utilisez seulement ce type de canette, pour votre machine, lorsque vous désirez en achetés de surplus. Ne pas remplacer par des bobines de plastique. -
Page 80: Mise En Place De La Canette
PRÉPARATIFS DE LA COUTURE Mise en Place de la Canette ⚠ Placez l’interrupteur de la machine en position (“O”) avant de retirer la canette. 1. Retirez le compartiment de rangement amovible. 2. Ouvrez le couvercle à charnière. 3. Tirez sur le loquet du boîtier de la canette pour retirer le boîtier de la canette de la navette. -
Page 81: Enfilage De Fil Supérieur
PRÉPARATIFS DE LA COUTURE Enfilage du Fil Supérieure ⚠ Par mesure de sécurité, placez l’interrupteur de la machine en position (“O”) avant d’enfiler la machine. 1. Pour débuter, faites tourner le volant vers vous jusqu’à ce que l’aiguille soit dans sa position la plus haute (B) ainsi que le releveur de fil (C). -
Page 82: Enfileur De Chas D'aiguille
PRÉPARATIFS DE LA COUTURE Enfileur de Chas d’Aiguille ⚠ Par mesure de sécurité, placez l’interrupteur de la machine en position (“O”) avant d’utiliser l’enfileur de chas d’aiguille. 1. Amenez l’aiguille en position haute en tournant le volant vers vous. Si vous tournez le volant dans le sens contraire, la machine pourrait ce coincé... -
Page 83: Rappel Du Fil Inférieur
PRÉPARATIFS DE LA COUTURE Rappel du Fil Inférieur ⚠ Par mesure de sécurité, placez l’interrupteur de la machine en position (“O”) avant d’enfiler la machine. 1. Retenez le bout du fil supérieur avec votre main gauche (A). Faites tourner le volant vers vous (B), l’aiguille doit descendre en premier lieu (C) et continuer de tourner jus jusqu’à... -
Page 84: Débuter La Couture
DÉBUTER LA COUTURE Avant de Débuter la Couture Maintenant que votre machine est enfilée, nous expliquerons comment faire les réglages de la machine pour les techniques de couture de base telle: la couture au point droit, la couture de point décoratif, la couture de point extensible, la confection de boutonnière et la couture de bouton. -
Page 85: Réglage Du Point
DÉBUTER LA COUTURE Réglage du Point Endroit Comment les Points ce Forme Les Points sont formés quand le fil supérieur et le fil de canette se nouent entre les couches de Envers tissu. La couture est bien équilibrée quand le fil de l’aiguille apparaît sur l’endroit du tissu le que le fil de la canette apparaît sur l’envers. -
Page 86: Écran Acl Et Boutons De Fonction
DÉBUTER LA COUTURE Écran ACL et Boutons de Fonction LORSQUE VOUS APPUYEZ SUR LE BOUTON de Marche-Arrière/Point d’Arrêt Automatique, la machine coudra des points en marche-arrière pour le point droit et le zigzag. Pour tous les autres points la machine coudra 3 points de renforcement. LE NUMÉRO du Point affiche le numéro du point sélectionné. -
Page 87: Sélection D'un Point
DÉBUTER LA COUTURE Sélection d’un Point Choisir les motifs Utilitaire et Décoratif. Lorsque vous allumez la machine le point 00 (Point Droit) est automatiquement sélectionné. Appuyez sur les boutons de sélection (A) pour sélectionner le point désiré. Le bouton de gauche règle le numéro de gauche et le bouton de droite règle celui de droite à... -
Page 88: Couture Au Point Droit
DÉBUTER LA COUTURE La Couture au Point Droit Écran ACL Boutons de Fonction Le point droit est utilisé pour la couture et la surpiqûre. COMMENT: Régler la machine au point droit. Lorsque vous allumez la machine le point est automatiquement sélectionné... -
Page 89: Couture D'un Point Décoratif
DÉBUTER LA COUTURE Couture D’un Point Décoratif Écran ACL Boutons de Fonction Un point décoratif est utilisé pour embellir des coutures et ajouter du style à vos projets de couture. (Voir www.singerco.com pour plus de points décoratifs qui peuvent être utilisés.) COMMENT: Sélectionner le point désiré... -
Page 90: Couture D'un Point Extensible
DÉBUTER LA COUTURE Couture d’un point extensible Écran ACL Boutons de Fonction Le point extensible est utilisé pour les tricots. Ce type de couture s’étirera avec le tissu. (Voir www.singerco.com pour plus de points extensible qui peuvent être utilisés.) COMMENT: Sélectionner le point désiré... -
Page 91: Couture D'une Boutonnière En 1-Étape
DÉBUTER LA COUTURE Couture d’une Boutonnière en 1 - étape Écran ACL Boutons de Fonction Cette machine comporte une boutonnière à l’infinie ainsi que 6 modèle de boutonnières incorporées, vous permettant de coudre des boutonnières en 1 étape facile. Les points de boutonnière sont numérotés de 91 à... -
Page 92: Couture D'un Bouton
DÉBUTER LA COUTURE Couture d’un Bouton Écran ACL Boutons de Fonction COMMENT: Sélectionner le point pour la pose de bouton en entrant le numéro 90. (Voir Page 19) Régler la largeur du point entre 2.5 et 4.5. (Voir Page 19) POUR COUDRE: Pose de Bouton Fixez la plaque de reprisage à... -
Page 93: Insérez Et Remplacez Une Aiguille
Il est aussi important d’utiliser la bonne aiguille pour le tissu à coudre. (Visiter www.singerco.com pour voir le Guide de Reference des Points) Pour de meilleurs résultats, utilisez des aiguilles de marque SINGER dans votre machine à coudre SINGER ® ®... -
Page 94: Remplacement Du Pied Presseur
DÉBUTER LA COUTURE Remplacement du Pied Presseur ⚠ Placez l’interrupteur de la machine en position (“O”) avant de remplacer le pied. Soulevez le levier du pied presseur, avant de remplacer le pied presseur. Le support du pied presseur (b) est fixé à la barre du pied (a). Le pied presseur (e) a une tige (d) qui s’insère dans le support du pied presseur (b). -
Page 95: Pied Fermeture À Glissière
DÉBUTER LA COUTURE Pied Fermeture à Glissière. Un Pied à Fermeture à Glissière est peut être fourni avec votre machine. Il est utilisé avec le point droit pour coudre des fermetures à glissière centrer ou à montage en sous-patte. 1. Fixer le Pied à Fermeture à Glissière. 2. -
Page 96: Dépannage & Entretien
DÉPANNAGE & ENTRETIEN Dépannage Le Fil fait des Boucles en Dessous. Le Fil de la Canette Apparait sur le Dessus du Tissu. Le Fil Supérieur Casse Le Fil s’Effi loche Le Fil s’Emmêle au début Points Sautés Diffi culté à Bobiner une Canette Le Fil de la Canette se Brise Les Aiguilles se Cassent 10. -
Page 97: Dépannage
DÉPANNAGE & ENTRETIEN Dépannage 3. LE FIL SUPÉRIEUR CASSE Cause Possible: le chemin du fil est obstrué. Solution: vérifiez si le fil supérieur n’est pas coincé dans la bobine (une partie rugueuse sur la bobine elle-même), en arrière de la bobine ou du chapeau de bobine (si le fil est tombé en arrière du chapeau de bobine et ainsi ne peut alimenter la machine librement). - Page 98 Cause Possible: pas le bon type de canette. Solution: utilisez des canettes SINGER du même type que celle fourni avec la machine – ® n’utilisez pas de substitue. Votre machine est livrée avec des canettes métal SINGER de type ® Classe 15.
- Page 99 DÉPANNAGE & ENTRETIEN Dépannage 10. LES POINTS SONT DÉFORMÉS Cause Possible: “poussez” ou “tirez” le tissu. Solution: ne poussez / ne tirez pas sur le tissu lorsque vous cousez, laissez plutôt les griffes d’entraînement de la machine déplacer le tissu en dessous du pied presseur tout en le guidant simplement.
- Page 100 Solution: assurez-vous que le cordon d’alimentation et/ou le rhéostat est brancher correctement. (Voir Page 10) Cause Possible: la canette utilisée n’est pas la bonne. Solution: utilisez seulement des canettes de marque SINGER qui sont identique à celle fourni ® avec votre machine. (Voir Page 9)
-
Page 101: Entretient
DÉPANNAGE & ENTRETIEN Entretient Nettoyage des Griffes & Autour de la Navette ⚠ Avant de nettoyer la machine, débrancher la machine de la prise électrique murale. Élevez l’aiguille le plus haut possible en tournant le volant vers vous. Soulevez le levier du pied presseur. Pour vous assurer du bon fonctionnement de votre machine, il est essentiel de garder toutes les pièces principales propres. -
Page 102: Annexe - Glossaire
ANNEXE - GLOSSAIRE Lexique des Termes de Machine à coudre Point de marche-arrière Le Point de marche-arrière est généralement utilisé au début et à la fin d’une couture pour empêcher qu’elle ne se défasse. Commencez à coudre le début de la couture environ 3-4 points, coudre ensuite en marche-arrière 3-4 points.
