Un module d'extension SAS permet de relier un port de contrôleur à plusieurs ports d'unité d'entrée-sortie.
Pour ce faire, le module d'extension répartit les connexions entre ses propres ports. A chaque instant, il ne
peut exister qu'une connexion sur un module d'extension. Les modules d'extension augmentent le
nombre de noeuds présents sur le chemin du contrôleur vers l'unité d'entrée-sortie.
Si une unité d'entrée-sortie prend en charge plusieurs ports, plusieurs chemins d'accès sont alors
possibles s'ils passent par des unités d'extension.
La matrice SAS récapitule tous les chemins reliant tous les ports de contrôleur à tous les ports d'unité
d'entrée-sortie du sous-système SAS.
Récapitulatif sur l'architecture SAS
Les éléments qui interagissent entre eux pour former la structure de l'architecture SAS sont les
contrôleurs, les ports et les modules d'extension.
Dans cette description générale de l'architecture SAS :
v Une matrice SAS décrit tous les chemins possibles entre tous les contrôleurs SAS et toutes les unités
d'E-S, dont les câbles, les boîtiers et les modules d'extension.
v Les contrôleurs, modules d'extension et unités d'E-S SAS contiennent un ou plusieurs ports SAS.
v Un port SAS contient une ou plusieurs liaisons physiques.
v Un chemin SAS désigne une connexion logique entre un port de contrôleur SAS et des ports d'unité
d'E-S.
v
Les unités SAS utilisent le jeu de commandes SCSI, tandis que les unités SATA utilisent le jeu de
commandes ATA/ATAPI.

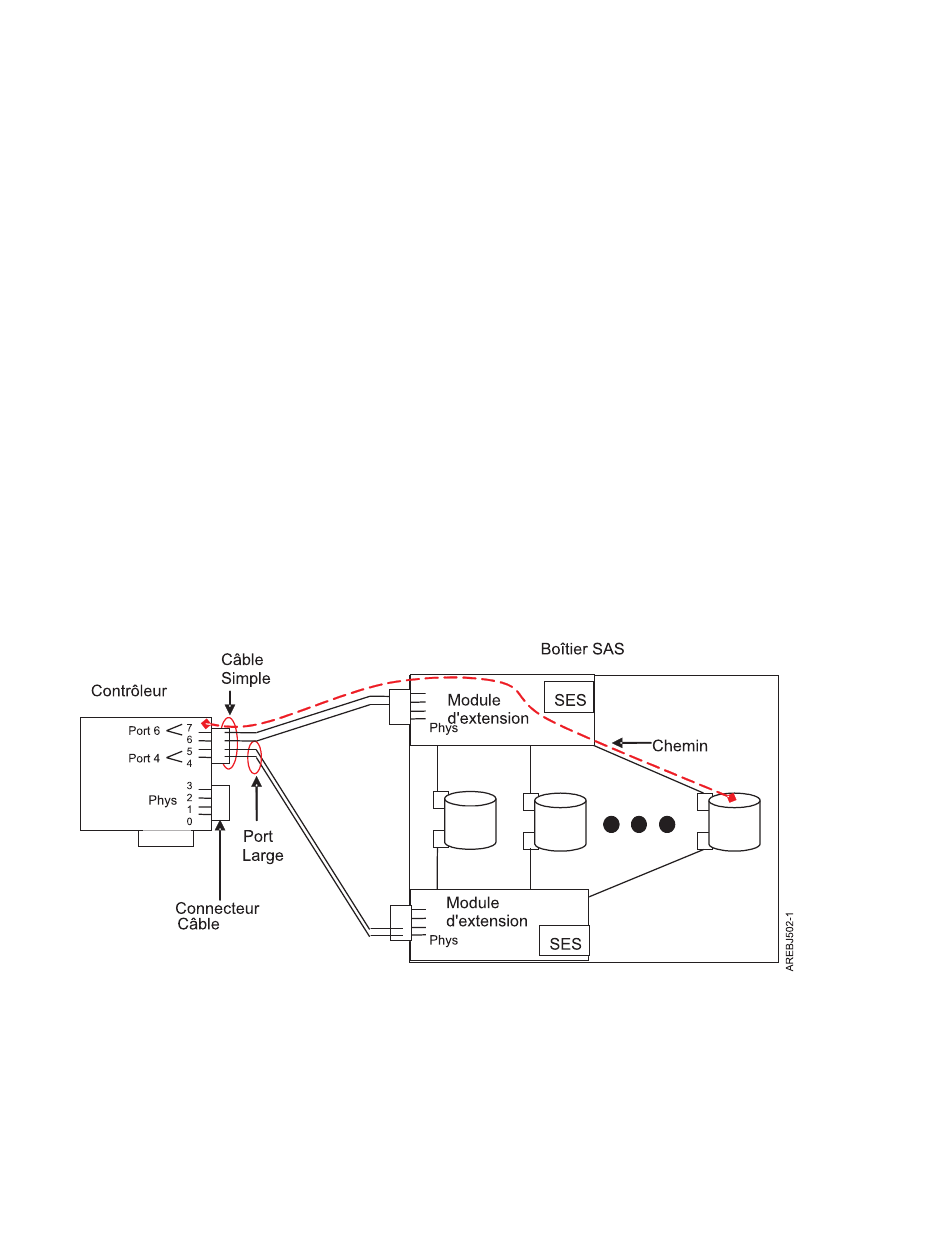

Figure 30. Exemple de sous-système SAS
L'exemple de sous-système SAS de la figure ci-dessus illustre certains concepts généraux.
Ce contrôleur possède huit liaisons physiques SAS. Quatre d'entre elles sont connectées à deux ports
larges. (Un connecteur contient quatre liaisons physiques réparties sur deux ports ; les connecteurs
correspondent à des connexions physiques filaires.) Le connecteur à quatre liaisons peut contenir entre un
et quatre ports, en fonction du type de câblage utilisé.
Contrôleurs SAS RAID pour Linux
25
