SECTION 1 (CONTINUED) /
TOOLS & HARDWARE REQUIRED /
HARDWARE IS SHOWN TO SCALE, UNLESS NOTED OTHERWISE (*) /
MENOS QUE SE INDIQUE LO CONTRARIO (*)
ADC (x1)
1.5

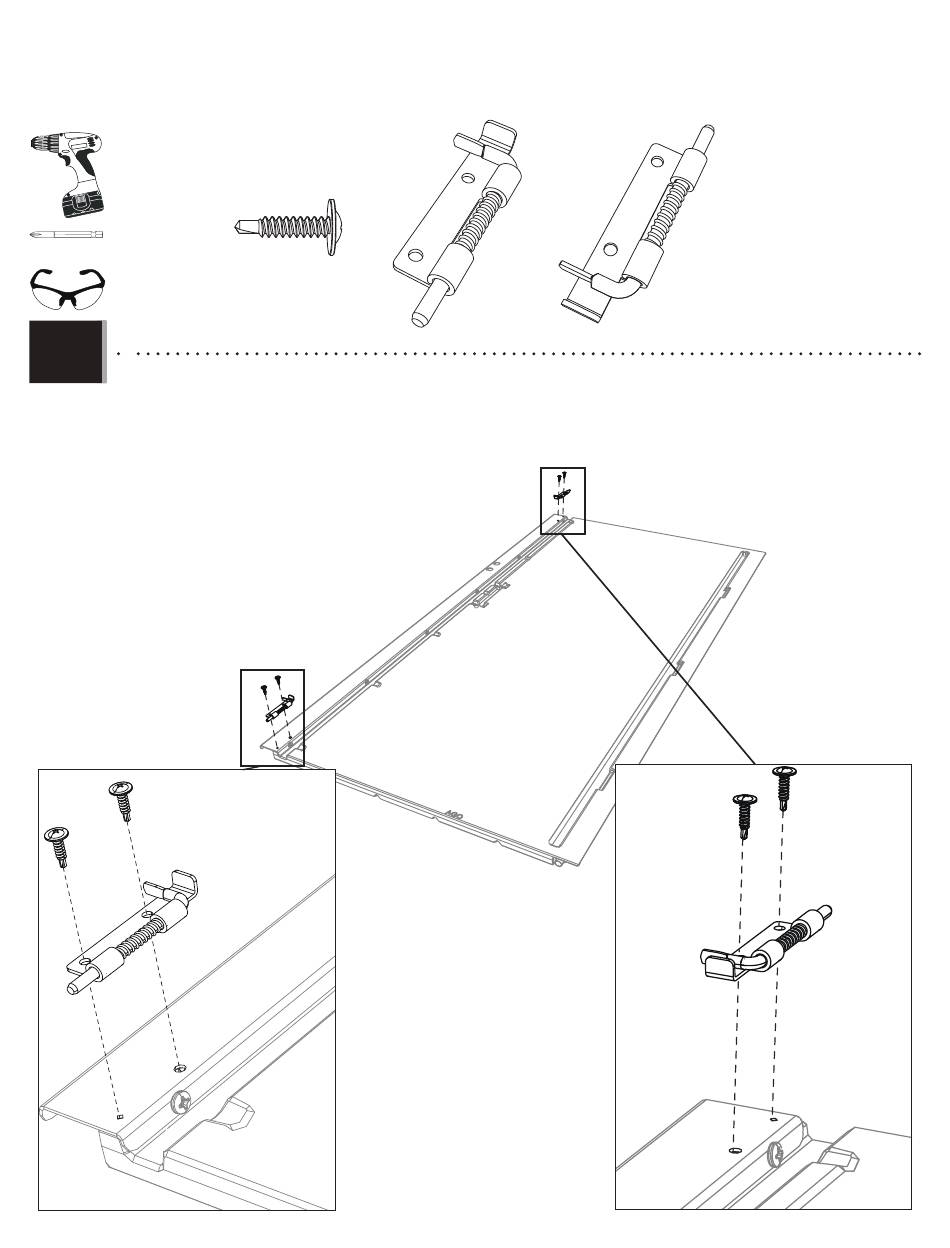

• Orient the bottom deadbolt (DGR) as indicated, and align the holes in the deadbolt with those at the bottom of the channel.
Secure the channel to the door using two (2) screws (CHK).
• Orienter le verrou inférieur (DGR) comme indiqué, et aligner les trous dans le verrour avec ceux dans le canal. Bien attacher le
canal à la porte à l'aide de deux (2) vis (CHK).
• Orientar el cerrojo inferior (DGR) como se muestra, y alinear los agujeros en el cerrojo con los agujeros en el extremo inferior del
canal. Fijar bien el canal a la puerta usando dos (2) tornillos (CHK).
CHK
CHK
SECTION 1 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
LA QUINCAILLERIE EST ILLUSTRÉE À L'ÉCHELLE, SAUF INDICATION CONTRAIRE (*)
CHK (x4)
DGR
/
SECCIÓN 1 (CONTINUACIÓN)
/
INSTRUMENTAL Y HERRAJE REQUERIDOS
DGR (x1)
14
/
SE MUESTRA EL HERRAJE A ESCALA, A
DGS (x1)
CHK
CHK
DGS
