SECTION 3 (CONTINUED) /
TOOLS & HARDWARE REQUIRED /
HARDWARE IS SHOWN TO SCALE, UNLESS NOTED OTHERWISE (*) /
MENOS QUE SE INDIQUE LO CONTRARIO (*)
3.3

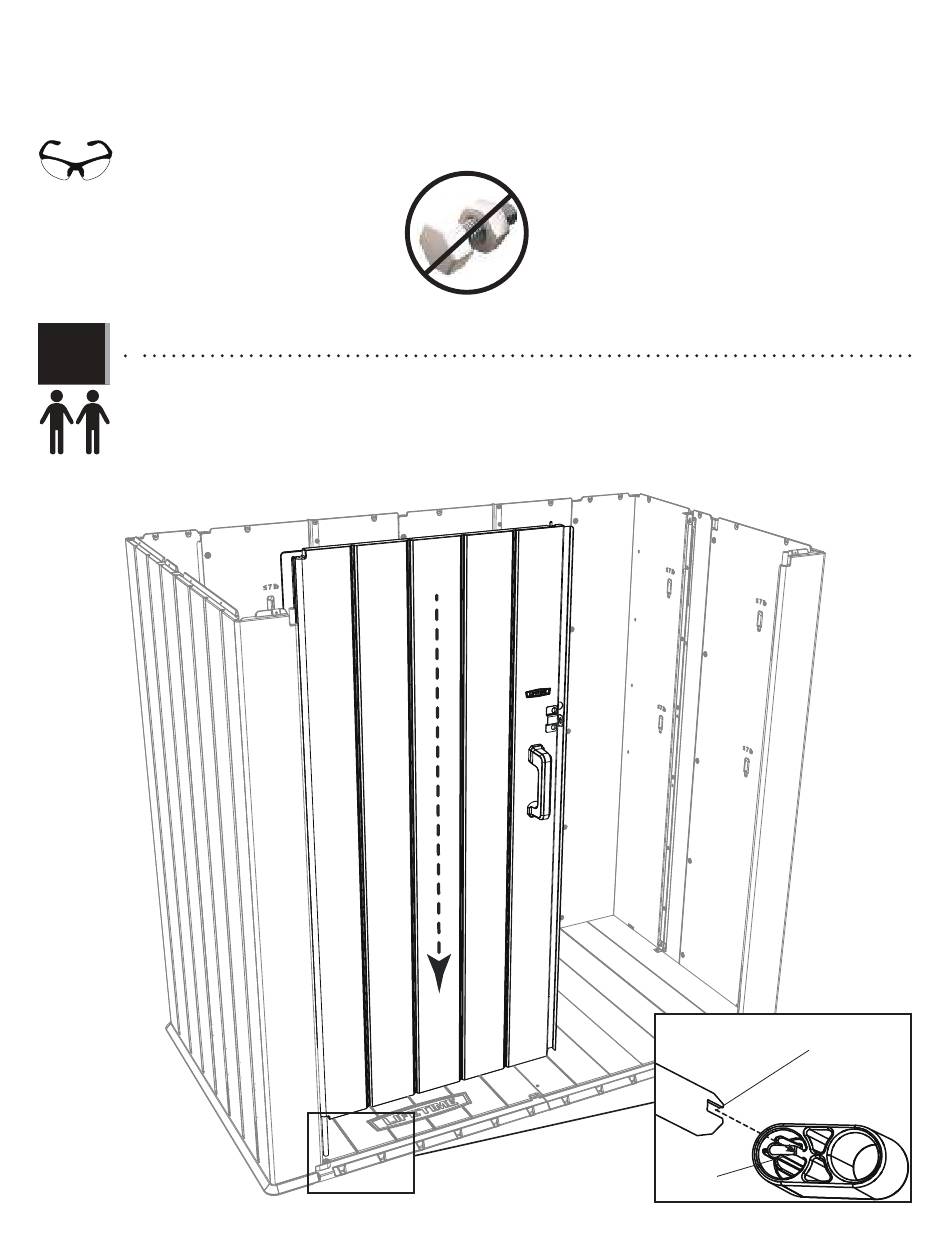

• Slide the hinge tube in the left door down onto the rib in the hinge cap. The notch in the hinge tube should fi t over the
rib in the hinge cap.
• Faire glisser le tube de charnière dans la porte gauche sur la nervure dans le capuchon de charnière. L'encoche
dans le tube de charnière devrait s'emboîter sur la nervure dans le capuchon de charnière.
• Deslizar el tubo de bisagra en la puerta izquierda sobre el nervio en el tapón de bizagra. La muesca en el extremo del
tubo debe encajarse en el nervio en el tapón de bizagra.
SECTION 3 (SUITE)
/
SECCIÓN 3 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
LA QUINCAILLERIE EST ILLUSTRÉE À L'ÉCHELLE, SAUF INDICATION CONTRAIRE (*)
/
INSTRUMENTAL Y HERRAJE REQUERIDOS
50
/
SE MUESTRA EL HERRAJE A ESCALA, A
Notch
Encoche
Muesca
Rib
Nervure
Nervio
