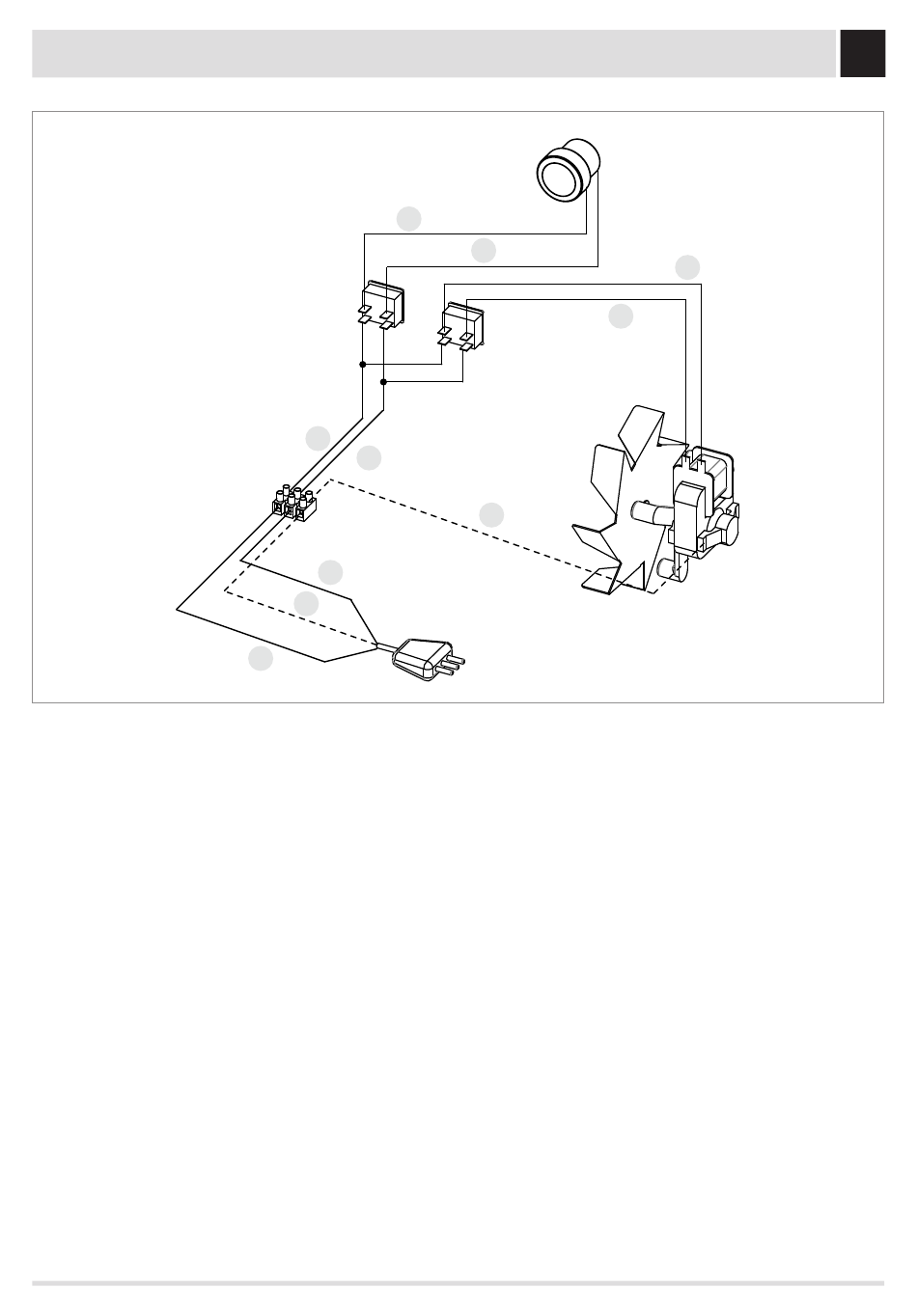

13-SCHALTPLAN

BESCHREIBUNG
A Stecker 230 V-10 A.
B Verbindungsklemmen.
C Gebläseschalter.
Garraum 230 V-16 A.
D Lichtschalter 230 V-16 A.
E Lampenhaltermodul.
Lampe 230 V-25 W.
F Ventilationsmotor.
Garraum 230 V-32 W.
1 Blau.
2 Braun.
3 Gelb-grün.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
2
D
2
1
B
1
3
2
E
1
1
C
3
A
DE
2
F
