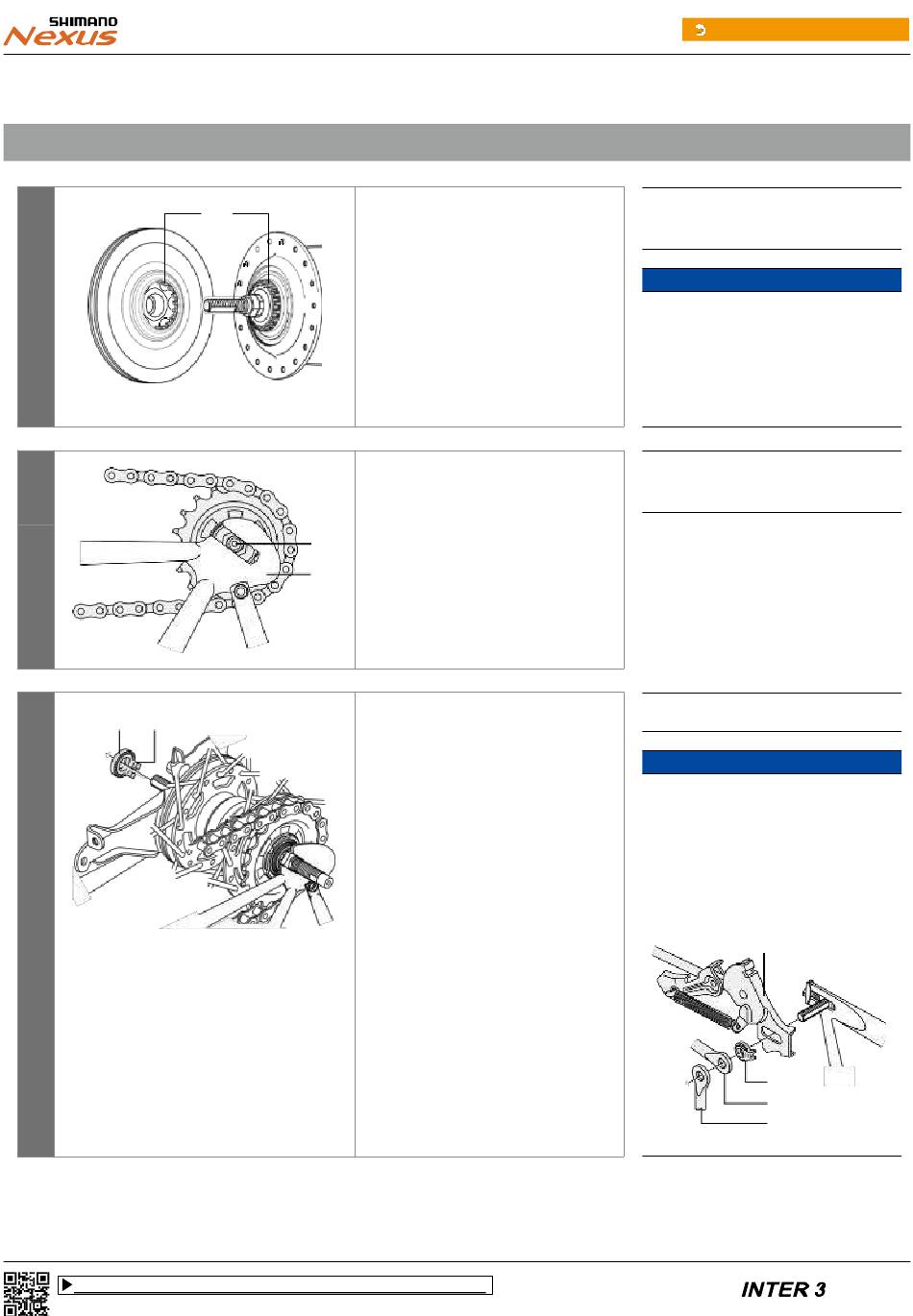

Installation du moyeu sur le cadre (pour les freins à tambour)
1
(A)
2
(A) (z)
3
Cliquez ici pour obtenir le manuel du revendeur le plus récent
https://si.shimano.com/DM/SG0005
Engagez les cannelures du corps du
(z)
moyeu (B) dans les cannelures du
frein inter-M (A) puis serrez
temporairement l'écrou de fixation
de l'unité de frein.
(z)
(B)
Montez la chaîne sur le pignon, puis
réglez l'axe du moyeu (A) dans le
dropout (B).
(A)
(B)
Placez la rondelle (A) sur le côté gauche
de l'axe du moyeu depuis
l'extérieur.
Une fois cette opération
effectuée, tournez l'axe du moyeu
et installez la rondelle-frein afin
que l'ergot s'insère solidement
dans la rainure du dropout.
(z)
Alignez les cannelures
L'ergot doit se situer du
côté du dropout.
Installez la rondelle-frein afin que
l'ergot
s'insère
solidement
dans la
rainure du dropout
des deux côtés
de l'axe du
moyeu.
Retour à la table des matières
(A)
Frein Inter-M
(B)
Corps du moyeu
REMARQUE
Si vous serrez à fond l'écrou de fixation de
l'unité de frein, la roue risque alors d'être
difficile à tourner lorsque l'attache d'étrier est
fixée par la suite.
Reportez-vous au manuel d'instructions du
frein Inter-M pour obtenir plus d'informations
sur le frein Inter-M.
(A)
Axe du moyeu
(B)
Dropout
(A)
Rondelle (dorée)
REMARQUE
•
Lorsque vous installez un collier sur l'axe du
moyeu, placez la rondelle sur le collier de
l'extérieur de sorte que la saillie s'insère
dans le rainure du collier.
•
Lorsque vous ajoutez une pièce telle qu'un
support de garde-boue sur l'axe du moyeu,
placez-la sur le côté extérieure de la
rondelle.
Support
Rondelle-frein
Béquille de garde-boue
Armature de
porte-bagages
14
