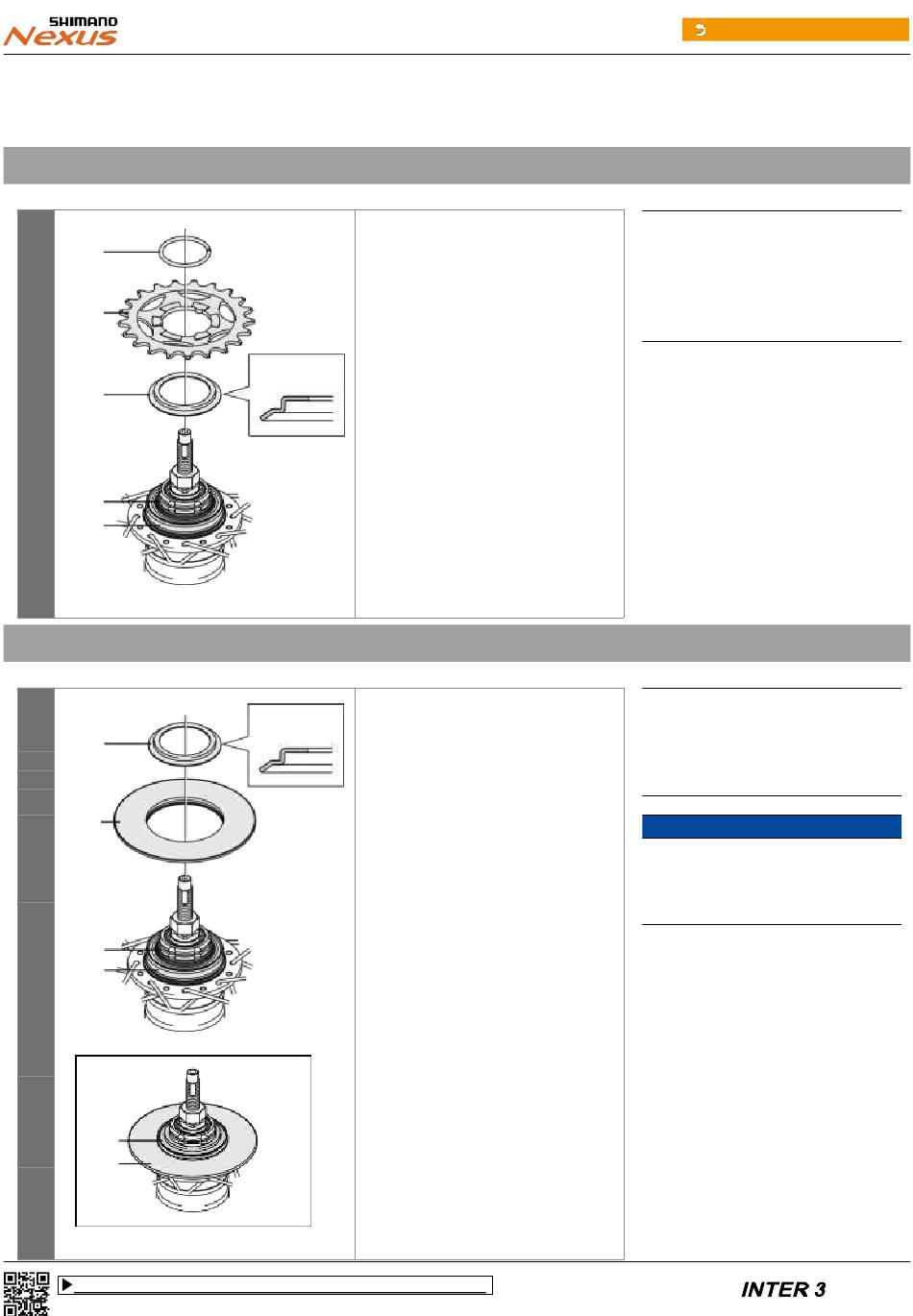

Installation du pignon sur le moyeu (SM-GEAR)

(A)
(B)
(C)
(D)
(E)
Installation du pignon sur le moyeu (pignon CS-S500 avec anti-déraillement)
(A)
(B)
(C)
1
(D)
(A)
(B)
Cliquez ici pour obtenir le manuel du revendeur le plus récent
https://si.shimano.com/DM/SG0005
Placez le capuchon étanche droit B (C)
sur l'entraînement (D) du côté droit du
corps du moyeu.
Ensuite, installez le pignon
(B) et serrez-le au moyen
d'un anneau
élastique (A).
(z)
(z)
Notez le sens
Installez le garde-chaîne (B) sur le
(z) capuchon étanche droit A (D) du
corps
de moyeu, et installez le
capuchon étanche droit B (A) sur
l'entraînement (C).
(z)
Notez le sens
Retour à la table des matières
(A)
Anneau élastique
(B)
Pignon
(C)
Capuchon étanche droit B
(D)
Entraînement
(E)
Capuchon étanche droit A
(A)
Capuchon étanche droit B
(B)
Garde-chaîne
(C)
Entraînement
(D)
Capuchon étanche droit A
REMARQUE
N'utilisez pas un pignon à assemblage interne
de 16 dents ou moins, sinon le capuchon
étanche droit A entrera en contact avec le
pignon.
