(A)
(B)
2
(C)
(D)
Cliquez ici pour obtenir le manuel du revendeur le plus récent
https://si.shimano.com/DM/SG0005

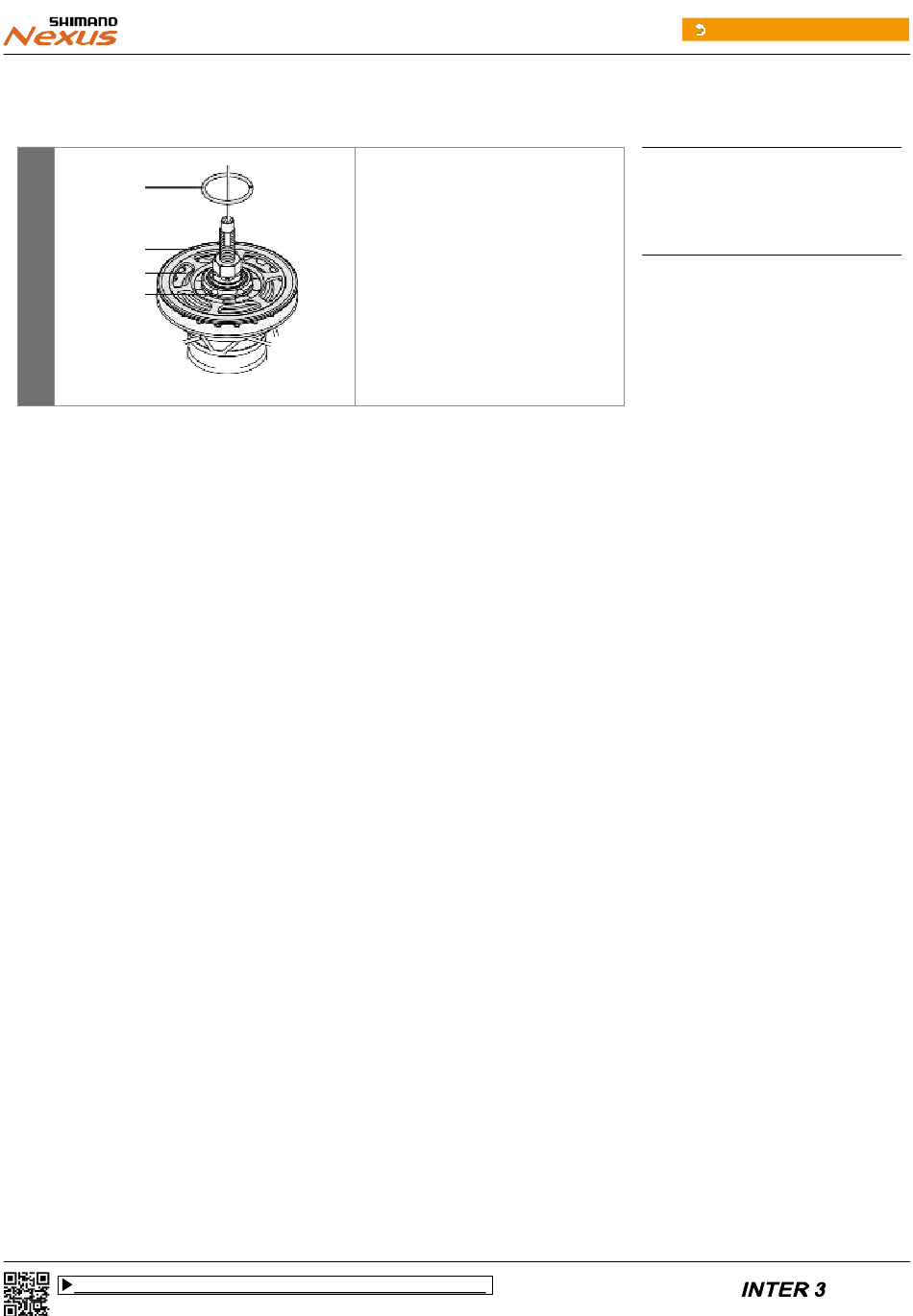

Installez le pignon CS-S500 (C) sur
l'entraînement (D) du côté droit du
corps
du moyeu avec la plaque de protection
(B) orientée vers l'extérieure et serrez-le
au moyen de l'anneau élastique (A).
Retour à la table des matières
(A)
Anneau élastique
(B)
Plaque de protection
(C)
Pignon CS-S500
(D)
Entraînement
