SECTION 4 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
3/16 in/po (≈5 mm)
(2)
1/2 in/po (≈13 mm)
(1)
• If you have trouble with this section, scan the code below to view a video on on its assembly.
• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo de l'assemblage.
• Si tiene problemas con esta sección, escanee el código QR debajo para ver un video del ensamble.

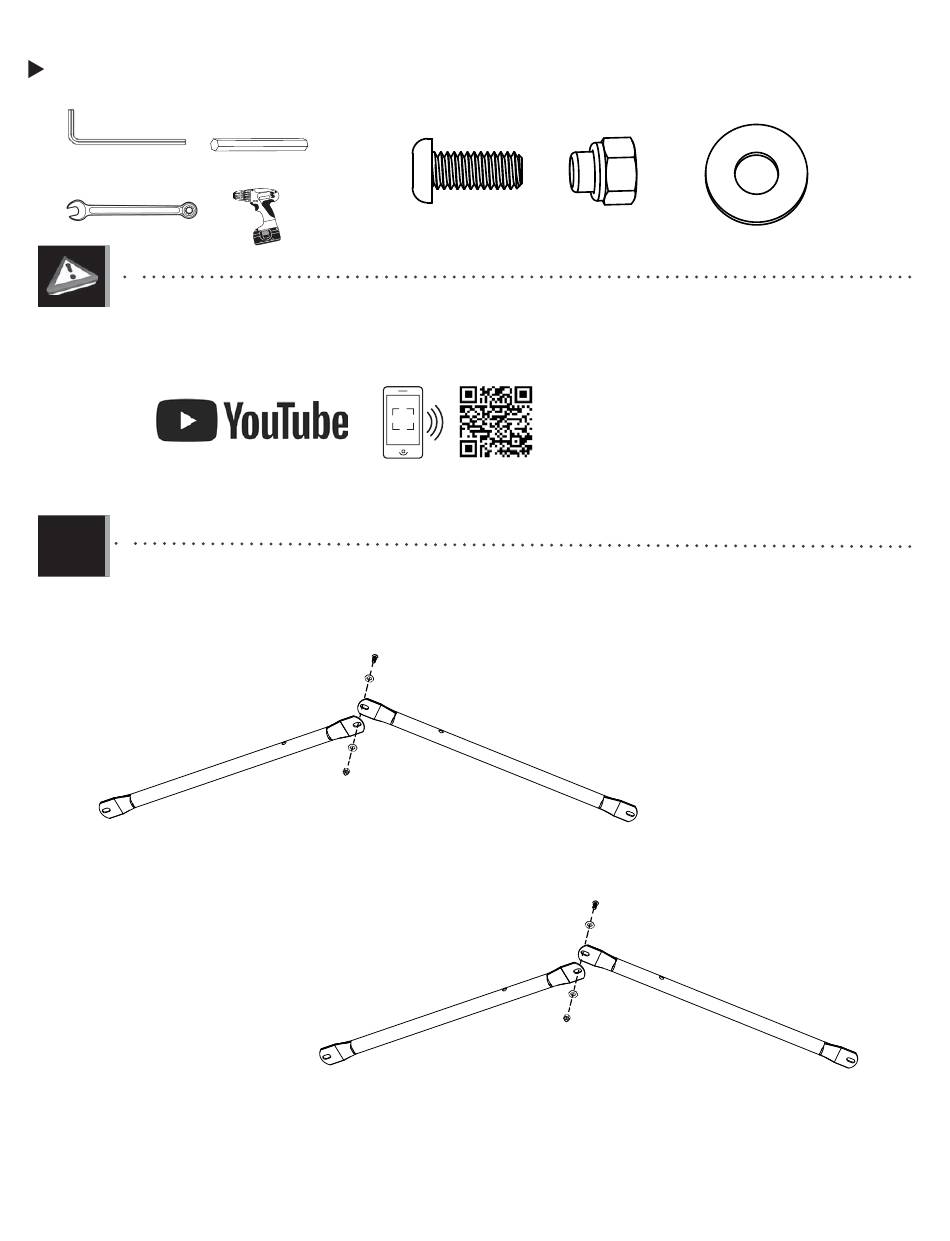

4.1
• Connect two roof trusses (FAV) together as shown with the hardware indicated.
• Fixer les deux fermes de toit (FAV) ensemble comme montré avec la quincaillerie indiquée.
• Fijar las dos cerchas de techo (FAV) tal como se muestra con el herraje indicado.
FAV
SECTION 4 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
(1)
(1)
ARN
CVZ
CVZ
AAN
/ SECCIÓN 4 (CONTINUACIÓN)
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
ARN (x2)
AAN (x2)
• http://go.lifetime.com/90913roofassembly1
FAV
FAV
CVZ
AAN
91
CVZ (x4)
ARN
CVZ
FAV
