Chapitre 2 Installation des lecteurs de bande internes
Connexion d'un câble d'alimentation

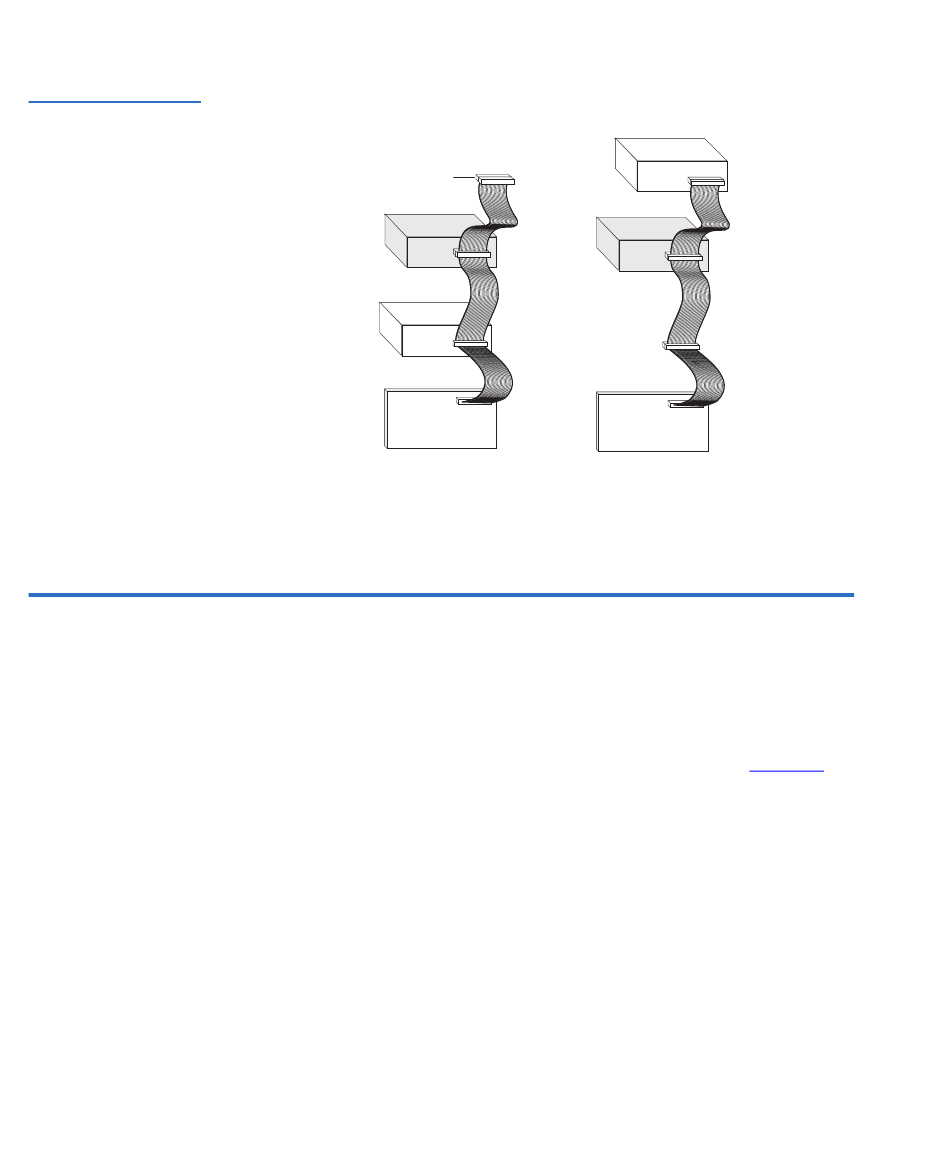

Figure 9 Deux
exemples de
terminaisons SCSI pour
les lecteurs de bande
internes
Connexion d'un câble d'alimentation
30
Terminateur SCSI
Lecteur de
bande
(sans
terminaison)
Périphérique
SCSI
(terminaison
désactivée)
Contrôleur SCSI
(terminaison
activée)
Pour raccorder un câble d'alimentation au lecteur de bande interne :
1 Utilisez un câble d'alimentation avec 4 broches supplémentaire pour
raccorder le bloc d'alimentation interne de l'ordinateur au connecteur
d'alimentation à l'arrière du lecteur de bande interne. La
indique l'emplacement du connecteur d'alimentation du lecteur de
bande interne.
Le connecteur d'alimentation à 4 broches recommandé pour les lecteurs
internes est un boîtier AMP 1-48024-0 avec des broches AMP 60617-1 ou
équivalentes.
Guide d'utilisation DDS-4/DAT 72
Périphérique SCSI
(terminaison
activée)
Lecteur de
bande
(sans
terminaison)
Contrôleur SCSI
(terminaison activée)
2
figure 10
