Quantum DDS-4 Guide D'utilisation page 29

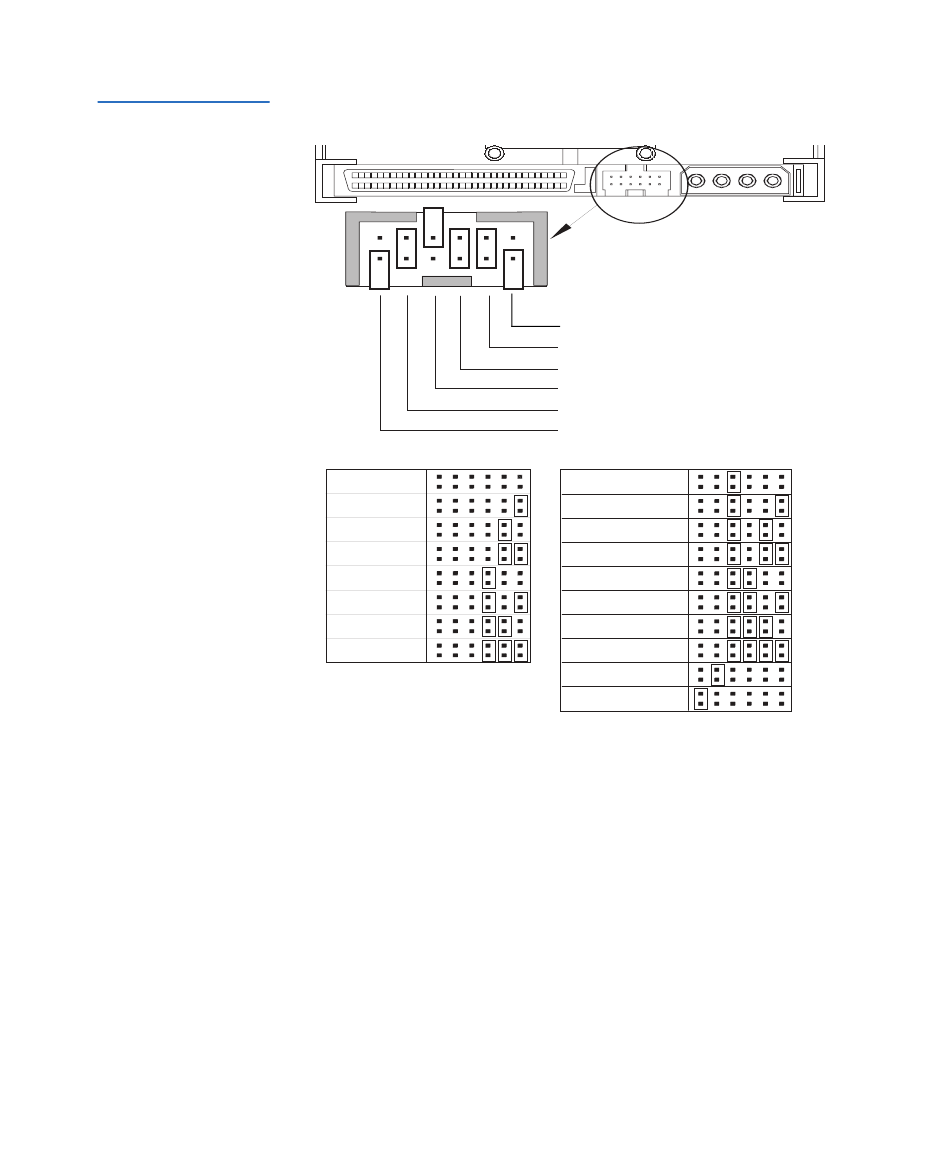

Figure 3 Réglage par
défaut des cavaliers
du lecteur de bande
interne
ID SCSI=0
ID SCSI=1
ID SCSI=2
ID SCSI=3
ID SCSI=4
ID SCSI=5
ID SCSI=6
ID SCSI=7
Guide d'utilisation DDS-4/DAT 72
Chapitre 2 Installation des lecteurs de bande internes
Vérification des paramètres par défaut du lecteur
Réglage par défaut des cavaliers
illustrés (ID SCSI 5, vérification
de parité activée et alimentation
de terminaison désactivée).
Brroches Fonction
1 - 2 ID SCSI bit 0
3 - 4 ID SCSI bit 1
5 - 6 ID SCSI bit 2
7 - 8 ID SCSI bit 3
9-10 Vérification de parité
11-12 Alimentation de terminaison
ID SCSI=8
ID SCSI=9
ID SCSI=10
ID SCSI=11
ID SCSI=12
ID SCSI=13
ID SCSI=14
ID SCSI=15
Parité activée
Alimentation de
terminaison
15
