Montage du lecteur
dans une baie de
lecteur de 3,5
2
pouces

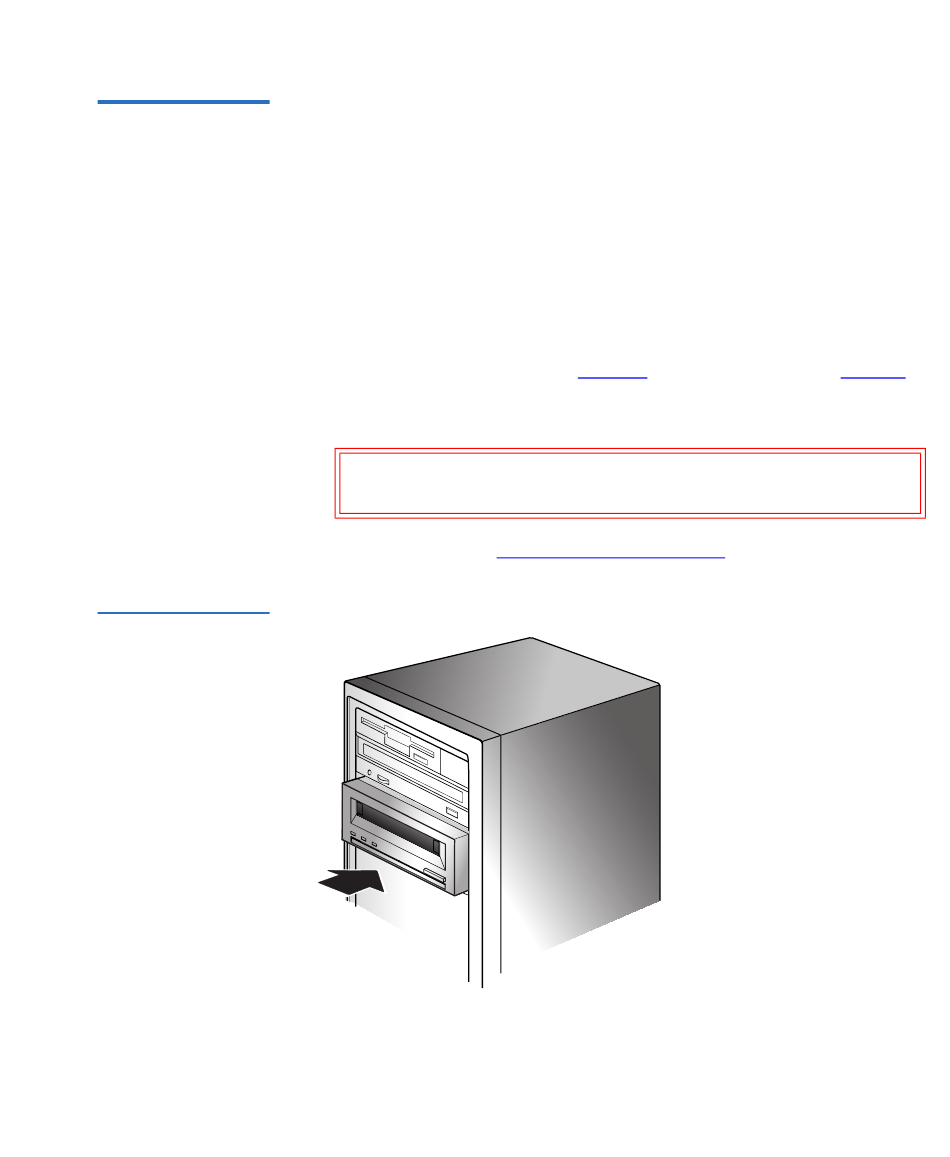

Figure 5 Montage
d'un lecteur de bande
interne
La procédure suivante décrit comment monter le lecteur dans une baie de
3,5 pouces. Cette procédure part du principe que le lecteur n'est pas
équipé de supports de montage latéraux.
1 Orientez le lecteur de sorte que l'avant du lecteur soit dirigé vers
l'avant de l'ordinateur.
2 Insérez le lecteur dans la baie de lecteur de l'ordinateur.
3 Alignez le panneau avant du lecteur sur le panneau avant de
l'ordinateur.
4 Fixez le lecteur à la baie de montage avec deux vis métriques M3 de
chaque côté du lecteur (voir
le lecteur de 3,5 pouces a quatre trous de vis en dessous et cinq de
chaque côté.
Avertissement : N'utilisez pas de vis de plus de 4 mm ; vous
5 Passez à la section
