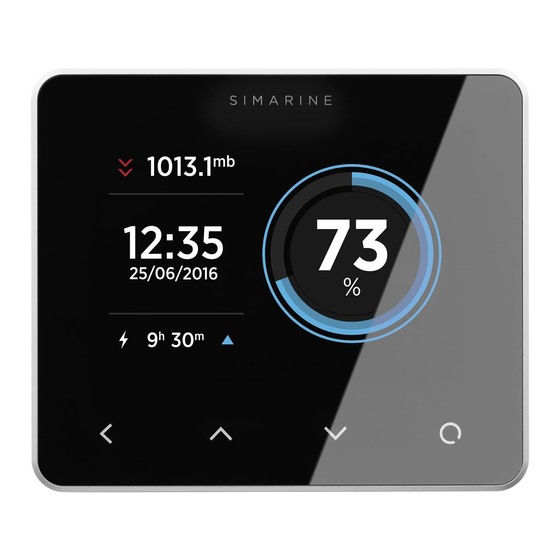

SIMARINE PICO Manuel Utilisateur
Systeme de surveillance de batteries et de reservoirs
Masquer les pouces
Voir aussi pour PICO:
- Manuel de l'utilisateur ,
- Manuel d'utilisation (48 pages) ,
- Manuel d'utilisation (23 pages)
Manuels Connexes pour SIMARINE PICO
Sommaire des Matières pour SIMARINE PICO
- Page 1 Système de surveillance de batteries et de réservoirs MANUEL UTILISATEUR Révision 1.3 SIMARINE d.o.o. | Ulica skofa Maksimilijana Drzecnika 6 | SI - 2000 Maribor | Slovénie | EU www.simarine.net | Copyright © 2017 SIMARINE d.o.o. | Tous les droits sont réservés...
-
Page 3: Table Des Matières
Introduction ..................... 4 Accessoires ...................... 4 Sécurité ......................5 Déclaration de conformité................5 Installation ....................... 6 Montage du PICO ..................6 Montage en saillie ................... 6 Montage encastré ................... 7 Connexions ..................... 9 Câble d'alimentation ................9 Câble de données SiCOM ..............10 Shunts SC300/SC302T/SC500 ............ - Page 4 Ohmmètres..................30 Compteurs de Coulomb ..............30 Wi-Fi ...................... 31 État ....................31 Déconnexion automatique ............... 31 Mode ....................31 SSID ....................32 TCP IP ....................32 Port TCP .................... 32 UDP IP ....................32 Port UDP ................... 32 PICO...
- Page 5 Application mobile ..................35 Mise à jour du logiciel ..................36 Caractéristiques techniques ................37 Annexes – Schémas de principe ..............38 SC500 ....................38 Deux SC500 ................... 39 SC500 et ST107 ..................40 ST107 ....................41 SCQ25C ....................42 PICO...
-
Page 6: Introduction
CC à la pointe de la technologie. Le PICO de Simarine est un dispositif résistant à l'eau et à la poussière, utilisé pour surveiller des sources d'alimentation CC telles que des batteries et des panneaux solaires. -
Page 7: Sécurité
Sécurité L’installation de l’électronique SIMARINE doit être effectuée par un professionnel disposant des équipements de sécurité appropriés. Lorsque vous travaillez avec des batteries, vous devez porter des vêtements et lunettes de protection. ATTENTION : les batteries contiennent de l'acide, un liquide corrosif et incolore qui peut irriter les yeux, la peau et endommager les vêtements. -
Page 8: Installation
Montage en saillie Les dimensions du PICO pour un montage en saillie sont de 98 x 84 x 10 mm (3,85 x 3,30 x 0,39 pouces). Si vous avez un accès suffisant à l’arrière du support pour fixer le PICO avec les tiges filetées et les écrous fournis, vous devrez réaliser 5 trous de montage pour le modèle PICOone (orifices de fixation et passage du... -
Page 9: Montage Encastré
11,00 Montage encastré Les dimensions du PICO pour un montage encastré sont de 108,5 x 94 x 10 mm (4,27 x 3,70 x 0,39 pouces). Les dimensions de la découpe d’encastrement sont de 98 x 83 mm. Il peut être fixé avec les tiges filetées et les supports fournis ou être collé... - Page 10 RJ (veillez à aligner correctement les broches) et fixez-le en tournant la bague de sécurité dans le sens des aiguilles d'une montre. 6. Fixez le PICO par l'arrière à l’aide des supports de fixation et des tiges filetées fournis. Les vis, tiges et écrous DOIVENT être serrés à la main.
-
Page 11: Connexions
220 mm 400 A 150 mm 300 A 95 mm 200 A 50 mm 100 A 25 mm ATTENTION : le non-respect des sections de câble requises peut endommager le shunt, faire fondre les câbles voire provoquer un incendie. PICO... -
Page 12: Câble De Données Sicom
2 x 2 x 0.25 mm - Paire torsadée (recommandé) PICO se connecte au bus SiCOM via le répartiteur type RJ fourni, qui est un point d’entrée pour les accessoires et pour la connexion d’alimentation. Le répartiteur type RJ doit être raccordé à une source 6-35V via le câble rouge/noir. Bien que la consommation électrique totale du système soit très faible (généralement... -
Page 13: Configuration De Base
Configuration de base L’interface utilisateur du PICO est totalement intuitive. Toutes les modifications peuvent être effectuées à l’aide des quatre touches tactiles. Il est possible que vos écrans soient un peu différents des illustrations ci-dessous en raison des mises à... -
Page 14: Écran À La Mise En Service Initiale
Lors de la mise en service initiale, vous devriez voir un écran similaire à celui présenté ci-dessous. À la première mise sous tension, batteries et réservoirs ne sont pas encore définis et PICO n’affiche que les données du barographe. Veuillez appuyer longuement sur la touche pour accéder au menu PARAMÈTRES. -
Page 15: Unités
(pression, température, volume, altitude). Configuration de la batterie PICO affiche toutes les batteries correctement configurées. Chaque batterie correctement configurée apparaîtra automatiquement sur PICO. La section suivante décrit comment configurer une batterie sur PICO. -
Page 16: Configuration Du Réservoir
• Confirmez et sauvegardez la configuration de la batterie en appuyant sur la touche La batterie ajoutée devrait dès à présent être visible sur l'un des écrans du PICO si vous quittez le menu PARAMÈTRES. Configuration du réservoir PICO affiche tous les réservoirs correctement configurés. Chaque réservoir configuré... - Page 17 CARBURANT 2, etc.) en suivant les instructions à l’écran. • TYPE - Sélectionnez l’application dans la liste (EAU, CARBURANT, EAUX USÉES). La couleur du réservoir sur l'écran du PICO varie en fonction de l’application choisie. • TYPE DE CAPTEUR - Sélectionnez le type de capteur utilisé (résistance ou tension).
-
Page 18: Affichage Des Données En Temps Réel
Le réservoir ajouté devrait dès à présent être visible sur l'un des écrans du PICO si vous quittez le menu PARAMÈTRES. Affichage des données en temps réel Vous pouvez faire défiler les écrans de données, en appuyant sur les touches directionnelles flèche vers le haut ou flèche vers le bas. -
Page 19: Écran Des Réservoirs
L'algorithme du PICO pour le calcul de l'état de charge (EDC) n'est pas qu’un simple compteur Ah. Il surveille en permanence le courant, la tension et la température ambiante autour de la batterie. Ces paramètres sont comparés à ceux du profil interne et sont ajustés constamment pour s’adapter aux données réelles. -
Page 20: Écran Du Baromètre
être modifié via le menu PARAMÈTRES (BAROGRAPHE INTERVALLE DE TEMPS). Vous pouvez aussi basculer manuellement entre différents intervalles de temps en appuyant brièvement sur la touche L’écran est uniquement disponible sur PICO. Il n’y a pas de fonction baromètre sur PICOone. Configuration Vous pouvez accéder au menu PARAMÈTRES en appuyant longuement sur la... -
Page 21: Paramètres Généraux
LUMINOSITÉ AUTOMATIQUE est activée, il s'agit du niveau de luminosité maximal. Luminosité min. La luminosité min. a deux fonctions. 1. Lorsque PICO est en mode veille, l'éclairage est défini sur le niveau de luminosité min. 2. Lorsque le paramètre LUMINOSITÉ AUTOMATIQUE est activé, il définit la luminosité minimale. -
Page 22: Options De Veille
Si l’option veille automatique est activée, il s’agit du temps d’attente à l’issue duquel l’appareil se met automatiquement en veille après la dernière utilisation. Écran de veille Si l’option « Écran de veille » est activée, PICO affiche l'écran de veille lorsque PICO bascule en mode veille. PICO... -
Page 23: Langues
VALEUR DE L’ALARME : seuil qui déclenche l’alarme SILENCIEUX : si cette option est activée, il n’y aura aucun signal sonore associé à l’alarme. Seul un avertissement sera affiché sur l’écran du PICO. Équipements Lorsque vous connectez un nouvel accessoire SIMARINE (shunt ou module) à... -
Page 24: Batteries
Batteries Il s’agit de la liste des batteries que vous avez ajoutées à votre PICO. En sélectionnant une batterie spécifique, vous pouvez afficher ou modifier ses paramètres voire la supprimer si vous le souhaitez. En sélectionnant “Ajouter nouvelle”, vous pouvez ajouter une nouvelle batterie. -
Page 25: Réservoirs
équipements. Réservoirs Il s’agit de la liste des réservoirs gérés par le PICO. En sélectionnant un réservoir spécifique, vous pouvez visualiser ou modifier ses paramètres voire le supprimer si vous le souhaitez. En sélectionnant "Ajouter nouveau", vous pouvez ajouter un nouveau réservoir. -
Page 26: Points D'étalonnage
Permet de consulter, de configurer ou de supprimer des points d'étalonnage pour ce réservoir. Pour compléter la configuration, vous devez définir au minimum deux points. Davantage de points d'étalonnage permettront au PICO d'afficher le niveau du réservoir avec plus de précision. Jusqu'à 11 points d'étalonnage peuvent être ajoutés. -
Page 27: Capteurs De Température
Permet de supprimer le réservoir sélectionné de la liste des réservoirs gérés par le PICO. Capteurs de température Il s’agit de la liste des capteurs de température gérés par votre PICO. En sélectionnant un capteur spécifique, vous pouvez afficher ou modifier ses paramètres, voire le supprimer si vous le souhaitez. En sélectionnant "Ajouter nouveau", vous pouvez ajouter un nouveau capteur de température. - Page 28 Les températures qui ont une priorité d'affichage élevée sont affichées en premier (à l'extrême gauche), suivis de celles avec une priorité d'affichage moyenne. Les températures ayant une priorité d'affichage faible sont affichées en dernier. Si vous sélectionnez masqué, les données du capteur ne s’afficheront pas sur l'écran des températures. PICO...
- Page 29 Amplitude min. PICO affiche une représentation graphique de la température (barre verticale), ainsi que la valeur mesurée. Cette option définit la valeur minimale du graphique. Amplitude max. PICO affiche une représentation graphique de la température (barre verticale), ainsi que la valeur mesurée. Cette option définit la valeur maximale du graphique.
-
Page 30: Capteurs De Courant
Courant inverse Si vous inversez les fils sur les bornes des shunts, PICO affichera la valeur opposée du courant. Par exemple lors de la décharge, PICO affichera un courant de charge et vice-versa. Dans une telle situation, vous pouvez utiliser ce paramètre pour inverser la valeur du courant. - Page 31 Les capteurs ayant une priorité d'affichage élevée sont affichés en premier (en haut), suivis de ceux avec une priorité d'affichage moyenne. Les capteurs avec une priorité d'affichage faible sont affichés en dernier (en bas). Si vous sélectionnez masqué, les données du capteur ne s’afficheront pas sur l’écran des batteries. PICO...
-
Page 32: Voltmètres
Voltmètres Liste de tous les capteurs de tension gérés par le PICO. Les accessoires connectés sont automatiquement ajoutés à la liste. Vous ne pouvez pas les ajouter manuellement. La liste affiche les valeurs réelles mesurées pour tous les capteurs de tension connectés (en volts). -
Page 33: Wi-Fi
être modifié avec le paramètre MOT DE PASSE. Le mot de passe par défaut est pico <quatre premiers chiffres du numéro de série>. Exemple: si le numéro de série de votre PICO est 12345678, alors le mot de passe Wi-Fi par défaut est pico1234. -
Page 34: Ssid
SSID signifie Service Set Identifier. C'est le nom du réseau Wi-Fi créé par PICO. Le SSID par défaut est Pico <quatre derniers chiffres du numéro de série> Exemple: si le numéro de série de votre PICO est 12345678, alors le SSID Wi-Fi par défaut est Pico5678. -
Page 35: Date & Heure
SSID et le mot de passe afin d’être en mesure de vous connecter au PICO après réinitialisation de la connexion Wi-Fi. Date & Heure Ce menu offre la possibilité de régler manuellement l'heure, la date et le fuseau horaire. Cependant nous vous recommandons de ne pas le faire car, l’heure exacte étant nécessaire au bon fonctionnement de l’appareil, ces données sont... -
Page 36: Barographe
(exemple : 3 dernières heures). Système Communication Liste de tous les accessoires (modules & shunts) connectés au PICO, et qualité du bus de communication (%). Informations système Affiche le numéro de série du PICO, la version du logiciel actuellement installée et la mémoire libre. -
Page 37: Application Mobile
(batteries, réservoirs…), de modifier les paramètres et d’effectuer la mise à jour logicielle de votre système Pico. Trouvez votre application PICO – Battery Monitor dans votre boutique en ligne en scannant le code QR ci-dessous ou en visitant le lien ci-dessous pour votre App Store. -
Page 38: Mise À Jour Du Logiciel
Mise à jour du logiciel Afin de garantir la meilleure expérience PICO, il est recommandé de mettre à jour le logiciel du PICO vers la dernière version. Vous pouvez le faire via l'application PICO - Battery Monitor pour smartphone (voir chapitre 0 « Application mobiles »). -
Page 39: Caractéristiques Techniques
3.85 x 3.30 x 0.39 pouces Montage encastré 108.5 x 94 x 10 mm 4.27 x 3.70 x 0.39 pouces Connectivité Batteries Shunts Capteurs de température Capteurs de niveau de réservoir Application pour Smartphone Capacité de l'enregistreur 3 mois PICO... -
Page 40: Annexes - Schémas De Principe
Annexes – Schémas de principe SC500 PICO... -
Page 41: Deux Sc500
Deux SC500 PICO... -
Page 42: Sc500 Et St107
SC500 et ST107 PICO... - Page 43 ST107 PICO...
-
Page 44: Scq25C
SCQ25C PICO...
