- Page 1 Shunt numérique actif SC300 et SC500 de SIMARINE MANUEL D’UTILISATION Révision 1.0 SIMARINE d.o.o. Ulica skofa Maksimilijana Drzecnika 6 SI - 2000 Maribor Slovénie http://www.simarine.net Copyright © 2016 Simarine d.o.o. Tous les droits sont réservés SC300/SC500...
-
Page 3: Table Des Matières
Valeurs négatives du courant........................9 Shunt non visible sur pico........................9 Annexe................................9 SCQ25T et SC500 installés sur la borne négative de la batterie/du pack de batteries......9 Plusieurs SC500 / SC300 installés sur la borne positive de la batterie/du pack de batteries....10... -
Page 4: Introduction

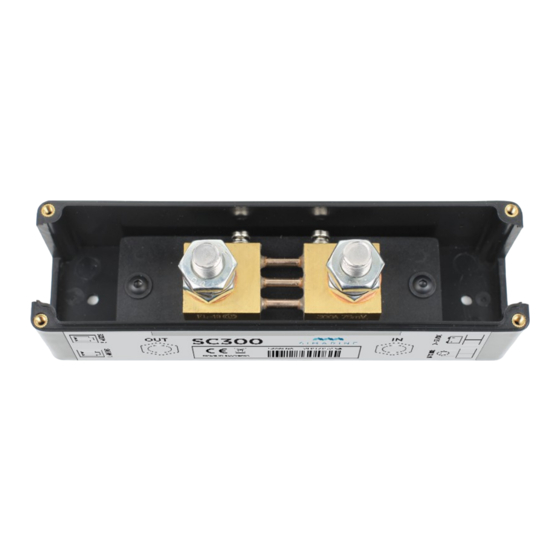

1 Introduction Le shunt numérique actif haute précision SC300 de Simarine mesure la tension, le courant et la température de la batterie ou du pack de batteries. Il est capable de mesurer un courant continu d’une valeur allant jusqu'à 300 A et adapté... -
Page 5: Installation
2x2x0.25 mm2 Paire torsadée (recommandé) 4.3 Connexion Pour un bon fonctionnement du shunt numérique SC300 / SC500 Simarine, il est nécessaire de suivre les étapes suivantes: Pour des raisons de sécurité, déconnectez la borne plus et moins de la batterie / du pack de batteries. -
Page 6: Sc300/Sc500 Installé Sur La Borne Négative De La Batterie/Du Pack De Batteries
4.3.1 SC300 / SC500 installé sur la borne négative de la batterie / du pack de batteries Photo 2 SC300(MOINS) -
Page 7: Spécifications Techniques
-15 – 80 °C (5 – 176 °F) Précision, ( -10 – 60 °C, 14 – 140 °F ) Installation et dimensions Dimensions 118x40x52 mm Connexion de la batterie M 10 bolts Connectivité Jusqu'à Batteries Tableau 2 Spécifications techniques du SC300... -
Page 8: Sc500
5.2 SC500 Fonctionnement Intervalle de tension 6 - 35 V Intervalle de température -20 – 70 °C (-4 – 158 °F) Consommation électrique à 12V Fonctionnement 0.8 mA Mesure de courant Intervalle 0.02 – 600 A Précision ± 0.6 % Résolution 0.02 A Taux d'échantillonnage... -
Page 9: Dépannage
6 Dépannage 6.1 Valeurs négatives du courant Si PICO affiche un mauvais signe pour la valeur actuelle, vérifiez si le shunt est correctement installé. Cela signifie que la borne négative (ou positive) de la batterie / du pack de batteries est connectée à la borne IN du shunt. -
Page 10: Plusieurs Sc500 / Sc300 Installés Sur La Borne Positive De La Batterie/Du Pack De Batteries
7.2 Plusieurs SC500 / SC300 installés sur la borne positive de la batterie / du pack de batteries Photo 4 SC300(POS) et 2 x SC500(POS)
