Editeur de recettes BATCH
9.3 Topologie des recettes
9.3.2.6 Synchronisation entre les procédures de recette d'unité
Principe
Avec une synchronisation, vous pouvez synchroniser plusieurs procédures de recette d'unité
(RUP) dans le temps, dans le niveau d'édition 1. Chaque position où une ligne de
synchronisation est reliée à une procédure de recette d'unité peut agir comme un
verrouillage ou non. Avec un verrouillage, la procédure de recette d'unité n'est reprise que
lorsque toutes les procédures participant à la synchronisation ont atteint le point de
synchronisation.
Exemple de synchronisation (avec verrouillage)
Dans la figure ci-dessous, les lignes de synchronisation (avec verrouillage) entre les deux
procédures de recette d'unité ont l'effet suivant :
● Ligne 1 : ROP 10 et ROP 6 démarrent les étapes 20, 5, 13
● Ligne 0 : ROP 5 et ROP 14 démarrent les étapes 11, 16
568

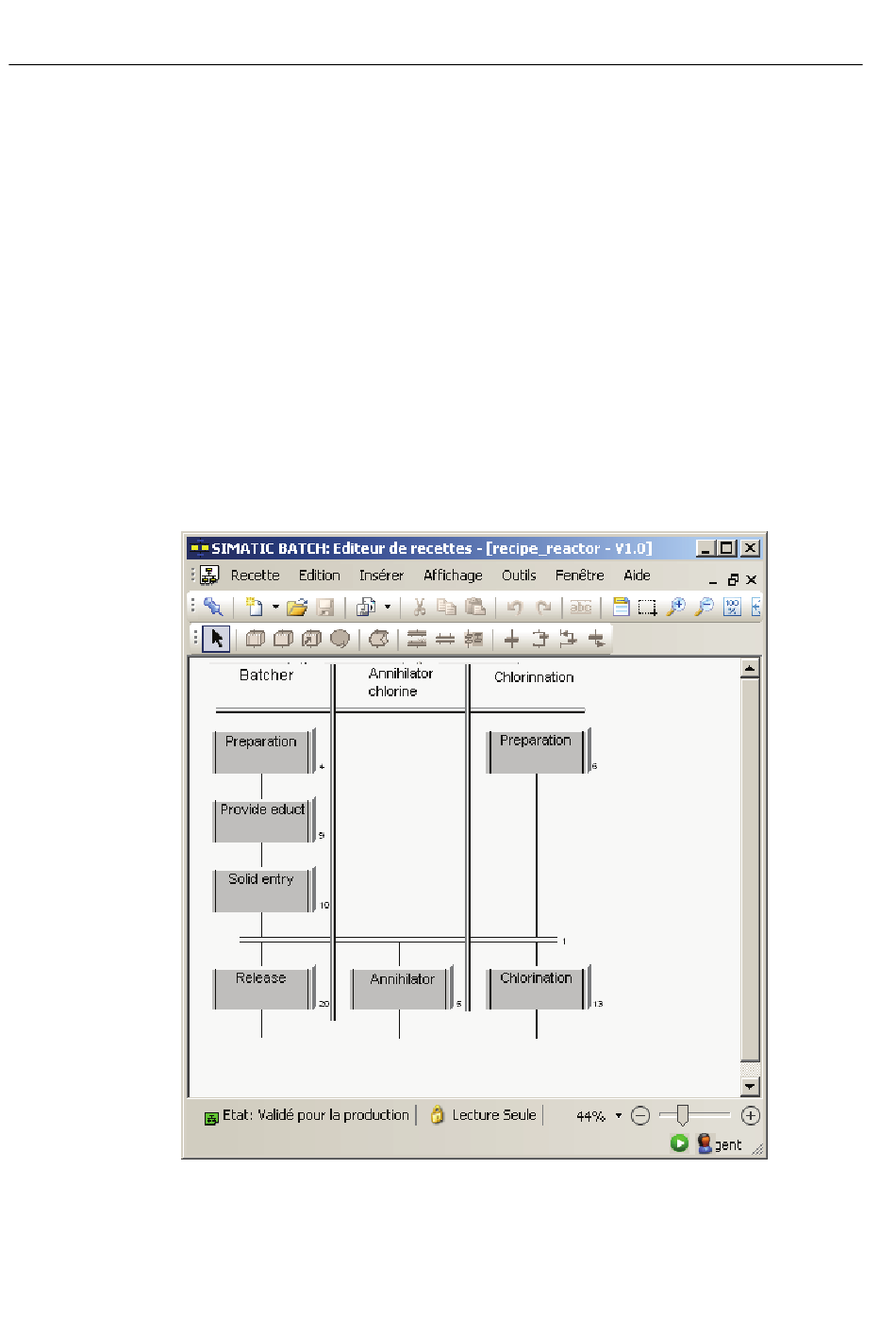

Figure 9-2 Point de synchronisation avec verrouillage
SIMATIC BATCH V8.0
Manuel d'utilisation, 08/2011, A5E03531441-01
