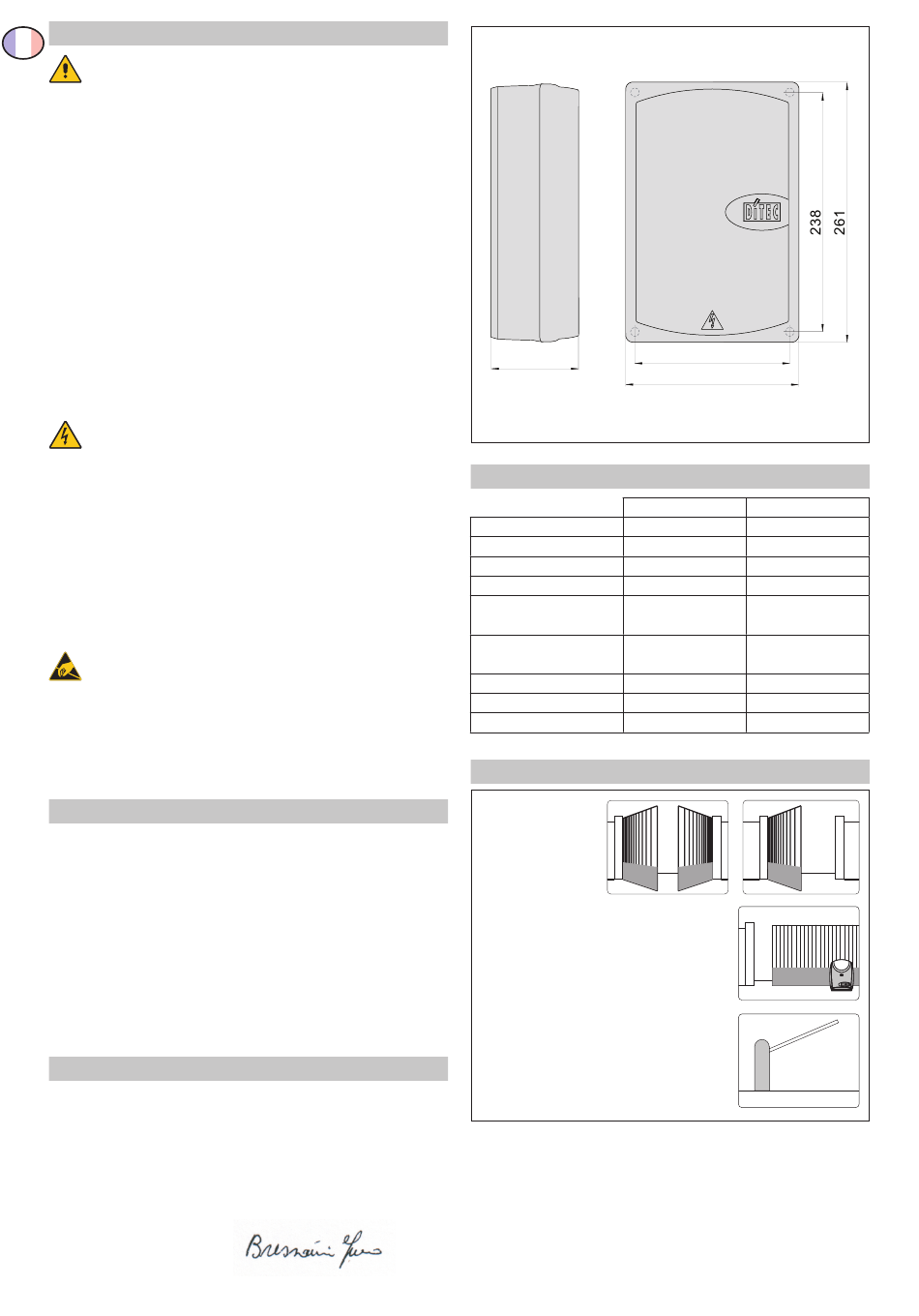

CONSIGNES GENERALES DE SECURITE
F
Le présent manuel d'installation s'adresse exclusive-
ment à un personnel qualifié.
L'installation, les branchements électriques et les réglages doi-
vent être effectués conformément à la bonne pratique et aux
normes en vigueur. Lire attentivement les instructions avant de
commencer l'installation du produit. Une mauvaise installation
peut être source de danger. Ne pas jeter dans la nature les
matériaux qui composent l'emballage (plastique, polystyrène,
etc.) et ne pas les laisser à la portée des enfants car ils sont
une source potentielle de danger. Avant de commencer l'instal-
lation, vérifier l'intégrité du produit. Ne pas installer le produit
en atmosphère et environnement explosifs: la présence de gaz
ou de fumées inflammables constitue un grave danger pour la
sécurité. Les dispositifs de sécurité (cellules photoélectriques,
bourrelets sensibles, arrêt d'urgence, etc.) doivent être instal-
lés en tenant compte: des réglementations et directives en
vigueur, des règles de la bonne pratique, de l'environnement
d'installation, de la logique de fonctionnement du système et
des forces développées par la porte ou le portail motorisé.
Avant de mettre sous tension, s'assurer que les données
figurant sur la plaque signalétique correspondent à cel-
les du secteur. Prévoir sur le réseau d'alimentation un disjon-
cteur/sectionneur omnipolaire avec distance d'ouverture des
contacts égale ou supérieure à 3 mm. Contrôler si en amont
de l'installation électrique il y a un disjoncteur différentiel et une
protection contre les surtensions appropriées. Si nécessaire,
raccorder la porte ou le portail motorisé à une installation de
mise à la terre réalisée conformément aux prescriptions des
normes de sécurité en vigueur. Au cours des interventions d'in-
stallation, entretien et réparation, couper l'alimentation avant
d'ouvrir le couvercle pour accéder aux parties électriques.
N'effectuer la manipulation des parties électroniques
qu'après s'être muni de bracelets conducteurs antista-
tiques reliés à la terre. Le fabricant de la motorisation décline
toute responsabilité quant à la sécurité et au bon fonctionne-
ment si des composants incompatibles sont installés. En cas
de réparation ou de remplacement des produits, utiliser exclu-
sivement les pièces de rechange DITEC.
CONSEILS POUR L'INSTALLATION
Fixer le coffret électrique à demeure. Percer la caisse du cof-
fret électrique dans la partie inférieure pour le passage des
câbles. S'ils sont accessibles, bloquer les câbles au moyens
de serrecâbles prévus à cet effet (non fournis). Garder un
espace (d'au moins 8 mm) entre les conducteurs de ligne et
les conducteurs commandes et moteur dans les points de
connexions aux boîtes à borne (en utilisant des colliers, par
exemple). Relier les conducteurs de protection (couleur jaune/
vert) de la ligne, du transformateur et de l'armoire de comman-
de en se servant du dispositif de serrage fourni. Au terme de
l'installation refermer le récipient.
DECLARATION CE DE CONFORMITE
Fabricant:
DITEC S.p.A.
Adresse:
via Mons. Banfi, 3
21042 Caronno P.lla (VA) – ITALY
Déclare ci-après que l'armoire electrique LOGICM est conformé
aux dispositions des directives CE suivantes:
Directive basse tension 2006/95/CE;
Directive EMC 2004/108/CE.
Caronno Pertusella,
06-09-2006
LOGICM - IP1854
Fermo Bressanini
(Président)
105
DONNEES TECHNIQUES
Alimentation
Fusible F1
Fusible F2
Sortie 1 moteur
Sortie 2 moteurs
Alimentation
accessoires
Temperature
Degré de protection
Dimensions
APPLICATIONS
20
164
187
LOGICM
LOGICMJ
230 V~ / 50Hz
120 V~ / 60Hz
F6,3A
F6,3A
F3,15A
F3,15A
230 V~ / 5 A max 120 V~ / 6,3 A max
230 V~
120 V~
2 x 2,5 A max
2 x 3,15 A max
24 V= / 0,5 A
24 V= / 0,5 A
-20° C / +55° C
-20° C / +55° C
IP55
IP55
187x261x105
187x261x105
