Bloqueo de ajustes

Los módulos SMM están equipados con un mecanismo
de bloqueo. El módulo SMM se puede configurar para
que active el modo de bloqueo si la carga se identifica
como no esencial y NO necesita funcionar en
alimentación de reserva durante la sobrecarga del
generador. La carga puede ser un subpanel completo de
varios circuitos derivados.
Realice lo siguiente para configurar el módulo SMM para
activar el modo de bloqueo estándar:
1. Consulte la Figura
bloqueo (1) hasta
GENERATOR (Bloquear carga en el generador).
2. Ajuste el puente selector de modo (4) en el tablero
de control como se indica en
puentes.

Ubicaciones de los puentes

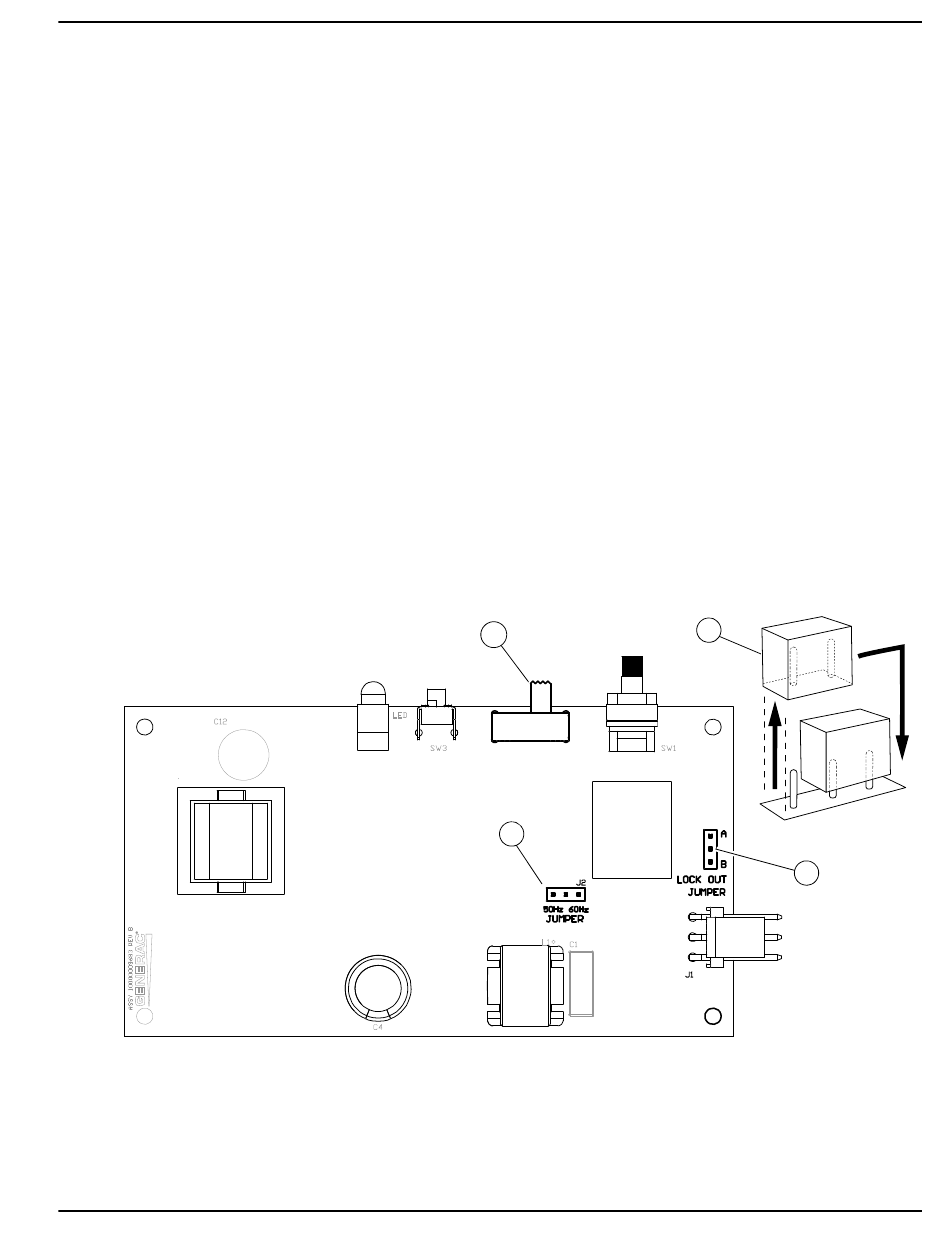

Consulte la Figura 2-2. El tablero de control del módulo
SMM está equipado con dos puentes móviles (2). Las
ubicaciones de los puentes se indican en el diagrama:
•
(3) Puente de frecuencia
•
(4) Puente selector de modo (identificado en el
tablero de control como "Lock Out Jumper"
[Puente de bloqueo])
Manual de instalación/del propietario del módulo SMM
2-2. Deslice el interruptor de
LOCKOUT LOAD
Ubicaciones de los
Figura 2-2. Ubicaciones de los puentes
El puente de frecuencia viene ajustado de fábrica en la
posición de 60 Hz. El puente selector de modo viene
ajustado de fábrica en la posición "A" que se considera
como estándar en la mayoría de las instalaciones.
Los puentes deben permanecer en su lugar salvo
cuando la unidad se opere en una de las siguientes
condiciones:
•
Operar la unidad a 50 Hz requiere mover el puente
de frecuencia a la posición de "50 Hz".
•
En el caso de las instalaciones en áreas con
alimentación de energía eléctrica inestable, ajuste
el puente selector de modo en la posición "B".
ON
Para mover un puente:
1. Corte la alimentación.
2. Afirme el puente y tírelo derecho hacia arriba hasta
que libere las clavijas.
3. Mueva el puente hasta la nueva ubicación y
presiónelo sobre las clavijas hasta que se ajuste.
NOTA: Para evitar doblar o romper las clavijas, no
sacuda ni tire el puente hacia los lados como tampoco
use fuerza excesiva para retirarlo del tablero de control
del módulo SMM.
