Conexiones - Generac G007006-0 Manuel D'installation

Instalación, pruebas y solución de problemas
H1

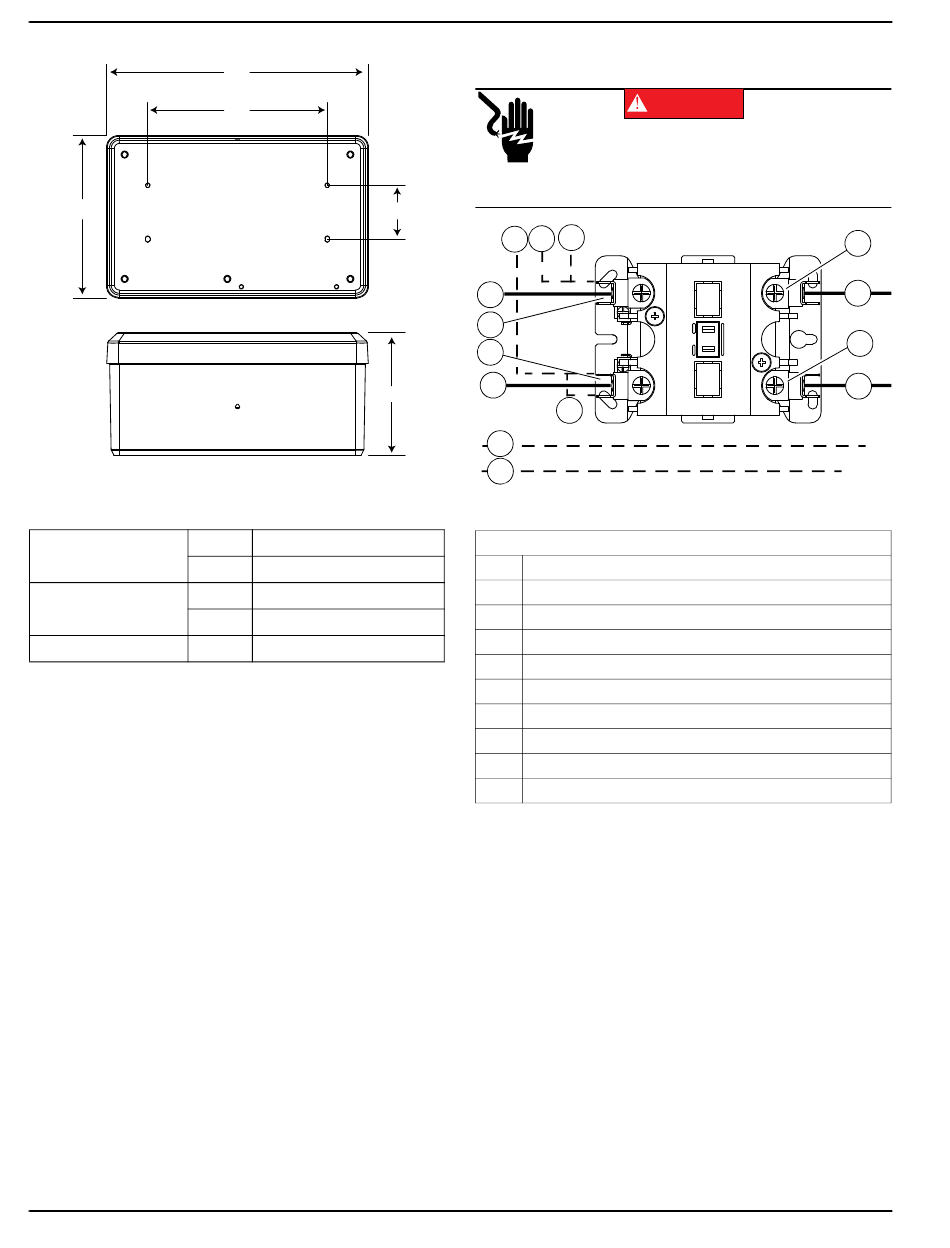

Figura 3-1. Dimensiones de montaje
Altura (in/mm)
Ancho (in/mm)
Profundidad (in/mm)
4. Instale el gabinete del módulo SMM en la
superficie de montaje con los anclajes o tornillos
de montaje adecuados.
10
W1
W2
H2
D1
H1 7,0 / 178,5
H2 2,4 / 61,0
W1 11,4 / 289,4
W2 7,8 / 200,0
D1 5,3 / 136,9

Conexiones

Electrocución. APAGUE el suministro de alimen-
tación de emergencia y de la red eléctrica antes
de conectar la fuente de alimentación y las líneas
de carga. En caso de no hacerlo, podría
provocar la muerte o lesiones graves.
H
I
G
A
T1
T2
B
J
E
F
009113
Figura 3-2. Diagrama de cableado
Leyenda
A Rojo (240 V CA: Línea)
B Negro (240 V CA: Línea)
C Rojo (240 V CA: Carga)
D Negro (240 V CA: Carga)
E Blanco: Neutro (según se requiera)
F Verde: Conexión a tierra (según se requiera)
G Negro: Fábrica (PCI)
H Rojo: Fábrica (PCI)
I Azul: Fábrica (PCI)
J Azul: Fábrica (Puente)
1. Cierre los suministros de alimentación UTILITY
(NORMAL) y EMERGENCY (STANDBY) antes de
conectar la fuente de alimentación y las líneas de
carga en el interruptor de transferencia y el módulo
SMM.
NOTA: Se deben instalar conectores de conductos
adecuados en las aberturas de las piezas desmontables
cuando se tiendan los hilos de carga y suministro.
NOTA: Use hilo con clasificación para al menos 167 °F
(75 °C) y calibre de acuerdo con las instrucciones de
instalación. Consulte la
tamaños de hilos recomendados según la corriente de
carga.
Manual de instalación/del propietario del módulo SMM
PELIGRO
(000116)
Tabla 3-1 para conocer los
L1
C
L2
D
009377
