Contenido de la caja y SMM

Dial de prioridad (A): Establece la prioridad del módulo.
NOTA: LA PRIORIDAD DEBE SER DISTINTA para
cada módulo en una instalación. La prioridad
establece el orden en el cual las cargas se recuperan de
un evento de desconexión de carga. El tiempo de
recuperación de un evento de desconexión de carga es
de cinco minutos para la prioridad 1. Cada prioridad
después de la prioridad 1
adicionales después del tiempo de recuperación inicial.
Consulte la Tabla 2-1.
Interruptor de bloqueo (B): Activa o desactiva la
función de bloqueo. Las posiciones del interruptor son
LOCKOUT LOAD ON GENERATOR (Bloquear carga en
el generador) (activado) y LOCKOUT DISABLED
(Bloqueo desactivado). Consulte la
NOTA: El tiempo de recuperación se basa en los ajustes
del dial de prioridad. Consulte la
F
4
espera 15 segundos
Tabla 2-2.
Tabla 2-1.
B C D
A
009380
E
G

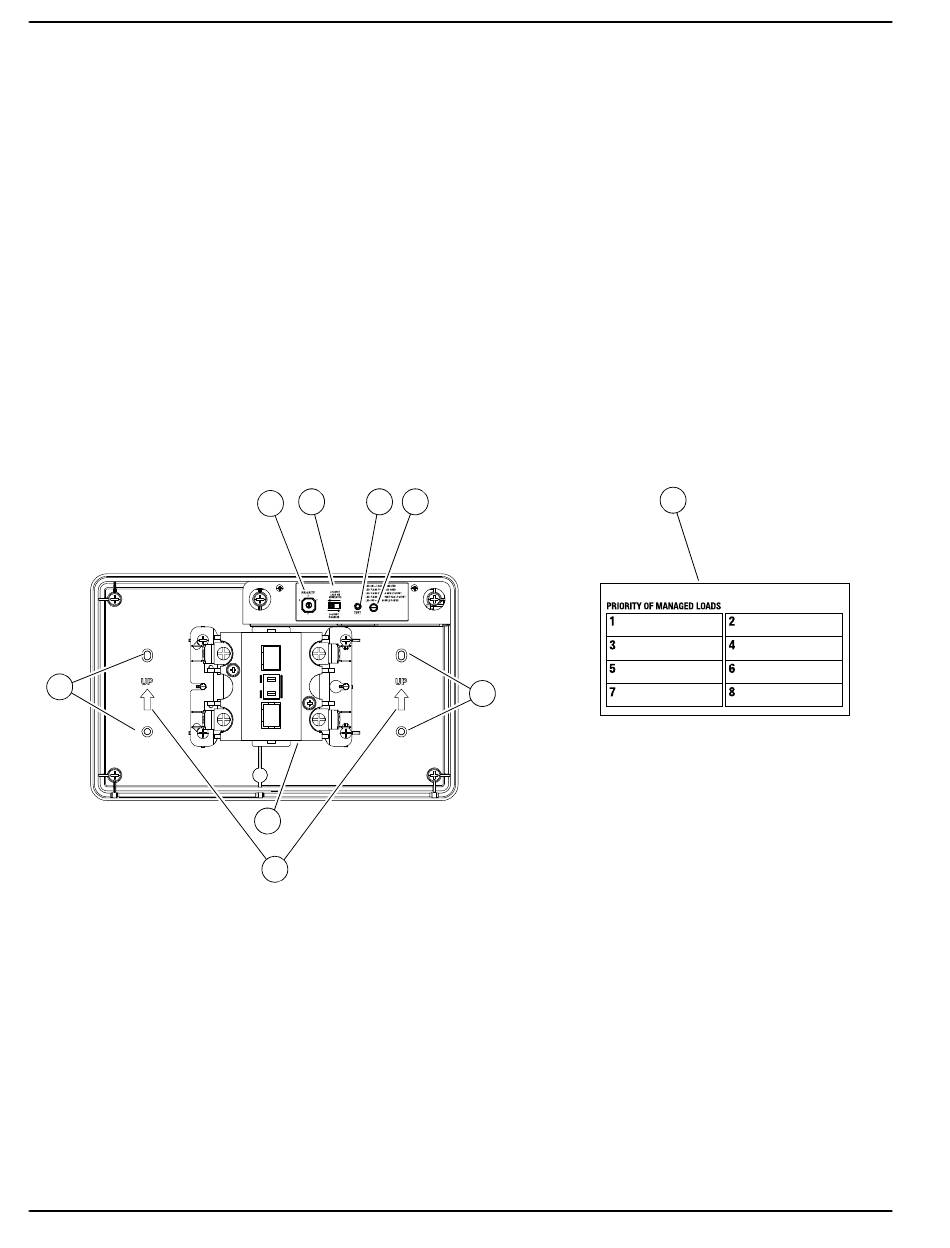

Figura 2-1. Controles y funciones de SMM
Botón Test (Prueba) (C): Desactiva la salida del
contactor durante un tiempo especificado.
Indicador LED (D): Proporciona el estado del módulo.
Consulte la Tabla 2-3.
Contactor (E): Normalmente ABIERTO. Si el generador
comienza a sobrecargarse, el contactor se abre para
desconectar la carga de la alimentación del generador.
Consulte Conexiones.
Orificios de montaje (F): Los orificios de montaje
internos del gabinete proporcionan un montaje limpio y
resistente.
Flechas direccionales (G): Se proporcionan para fines
de montaje.
Calcomanía de prioridades (H): Se proporciona para
registrar la prioridad de cada módulo en la instalación.
Instale en el panel eléctrico.
F
Manual de instalación/del propietario del módulo SMM
H
