INSTALLATION
Installation de la manette de changement de vitesse

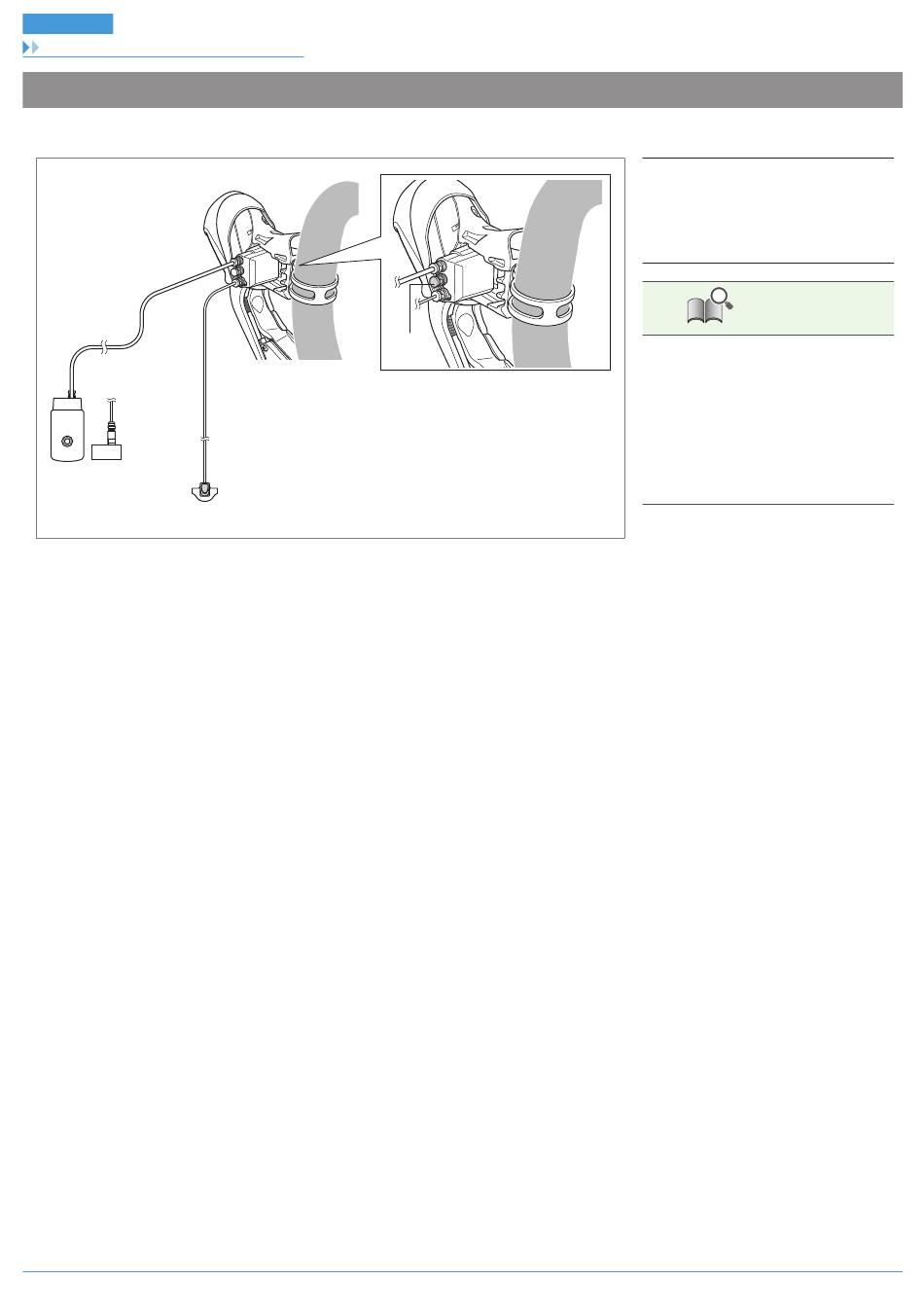

Exemple d'acheminement du câble électrique
* L'illustration représente ST-R8050/SW-R610 à titre d'exemple.
(B)
(D)
(A)
(C)
53
(A)
Fiche sans résistance de charge
(B)
SM-EW90/EW-RS910
(C)
ST-R8050 (R)
(D)
SW-R610
INFOS TECHNIQUES
•
Ceci varie en fonction de la combinaison de
la manette Dual Control et de la manette
de changement de vitesse.
Pour les détails, consultez le schéma de
câblage électrique (raccord A).
•
Pour des raisons d'étanchéité, utilisez l'outil
d'origine Shimano TL-EW02 sur les ports
non utilisés et installez des fiches sans
résistance de charge.
