INSTALLATION

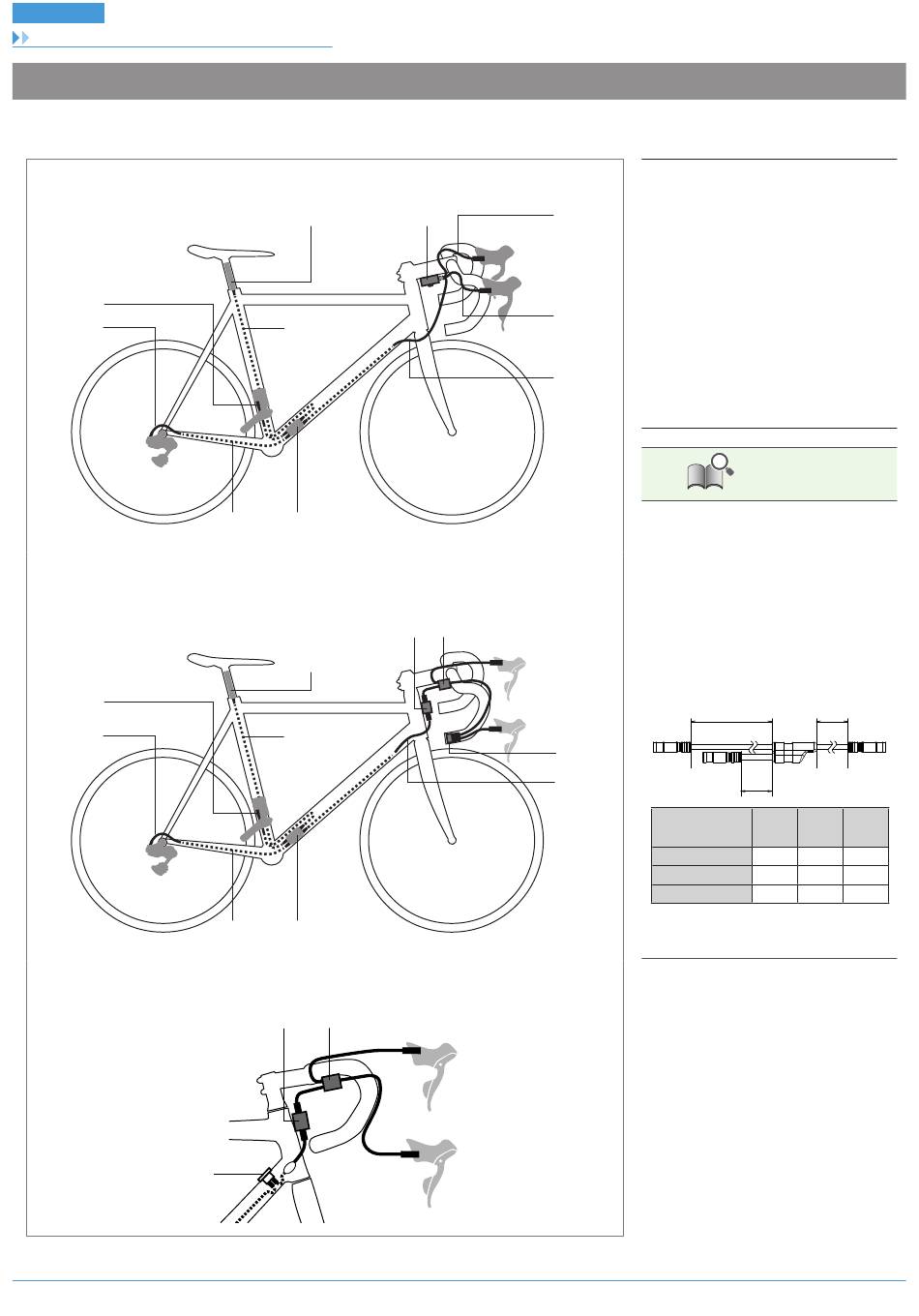

Schéma de câblage électrique (schéma conceptuel général)
Type à batterie intégrée SM-BTR2/BT-DN110
De type intégré (SM-JC41)
SM-EW90-A/B
[b]
[c]
EW-RS910
Type intégré dans le bout de guidon
[b]
[c]
Type intégré dans le cadre
(H)
(A)
[a]
(C)
(D)
(A)
[a]
(C)
(D)
(E)
(G)
(B)
[e]
[f]
[d]
(G) (E)
(F)
[d]
24
(A)
Batterie au lithium-ion
(de type intégré)
SM-BTR2/BT-DN110
(B)
Raccord A SM-EW90-A/B
(C)
Câble électrique EW-SD50-I
(D)
Raccord B SM-JC41
(E)
EW-JC130
(F)
EW-RS910 (type intégré dans
le bout de guidon)
(G)
EW-WU111
(H)
EW-RS910 (type intégré dans
le cadre)
INFOS TECHNIQUES
• Longueur de câble (EW-SD50)
[a] + [b] ≤ 1 500 mm
[a] + [c] ≤ 1 700 mm
[d] ≤ 1 400 mm
[e], [f] ≤ 500 mm
Longueur de câble (EW-JC130)
EW-JC130 est disponible en trois longueurs
différentes.
Reportez-vous au tableau et sélectionnez
la version qui correspond.
L1
L3
L2
L1
L2
(mm)
(mm)
EW-JC130-SS
350
50
EW-JC130-SM
350
50
EW-JC130-MM
550
50
•
Lorsque vous utilisez l'EW-WU111,
utilisez-le avec le BT-DN110 ou BM-DN100.
L3
(mm)
250
450
550
