Système de régulation Access
Solution de régulation complète avec Access coffret de régulation contenant le régulateur CU27–C et le panneau de
commande NaviPad pour la surveillance et les réglages de la centrale de traitement d'air.
13.1 Armoire de commande Access
Danger
Déconnectez l'alimentation électrique principale de la centrale avant de déplacer Access le coffret de
régulation ou d'ouvrir le couvercle du coffret.
Avertissement
Avant d'obtenir l'accès aux borniers, tous les circuits d'alimentation doivent être déconnectés.
Attention
Conservez de commande le coffret de régulation, y compris le CU27-C, à l'abri des rayons directs du soleil.
Le coffret de régulation Access contient le régulateur CU27-C et les bornes permettant de connecter le panneau de
commande et les accessoires.
La classe d'étanchéité pour de commande le coffret de régulation est IP44. Utilisez l'une des trois brides (1) du coffret
de régulation pour installer les accessoires. de commande l'armoire de commande pour installer les accessoires. S'il est
nécessaire de modifier le type de bride sur une position, il est possible de commander des brides supplémentaires au-
près de Systemair. Si de commande le coffret de régulation est monté dans un environnement exposé et une classe
d'étanchéité supérieure est requise, commander une bride adaptée aux presse-étoupes de câble et remplacer la bride
existante.

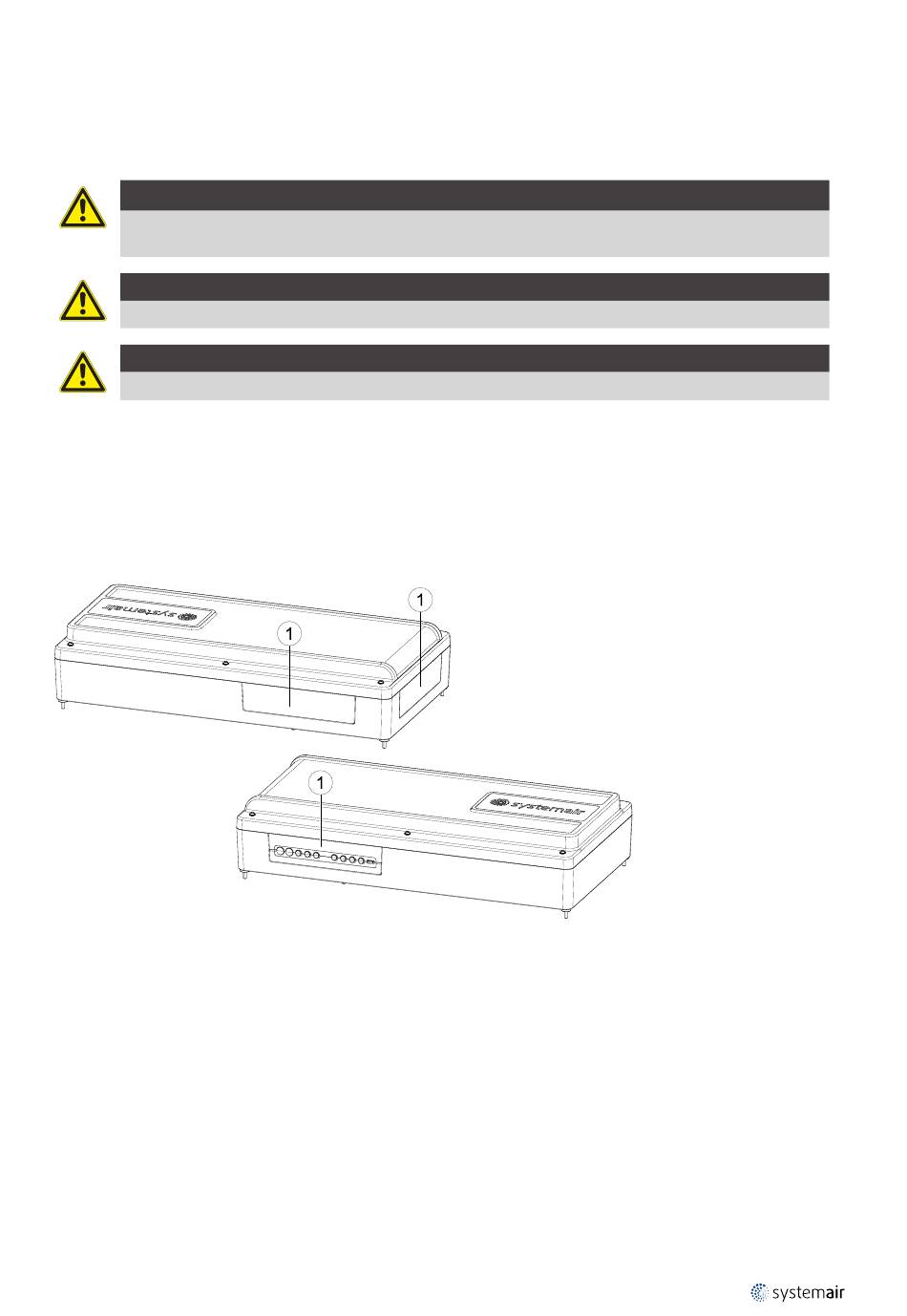

Fig. 22
Ouvrez le de commande coffret de régulation en desserrant les 6 vis sur le couvercle. Si une alimentation électrique sé-
parée (230 V ou 24 V) est nécessaire pour un quelconque des contacts du CU27-C pour les composants externes, un kit
avec 5 pièces de câbles de 1,5 mm
correspondantes de l'appareil de commande CU27–C (3). Pour des informations détaillées, consultez le schéma de câ-
blage de la centrale de traitement d'air.
2540505 | A004
est joint à la livraison à cet effet. Connectez les câbles aux bornes (2) et aux bornes
2
Système de régulation Access |
21
