10
Secteur de purge
La figure 16 décrit comment le secteur de purge modifie la direction de l'air neuf vers l'air rejeté et ainsi rince l'échan-
geur du reste de l'air extrait dans le matériau du rotor. Les centrales de traitement d'air sont livrées avec la fonction de
secteur de purge désactivée, étape 0.
Deux secteurs de purge sont intégrés dans le logement de roue rotative, un de chaque côté du rotor, de manière à pré-
parer les centrales pour les versions gauche et droite. Si l'angle doit être modifié, il s'agit du secteur de purge du côté
de l'air de soufflage.
1
5
3

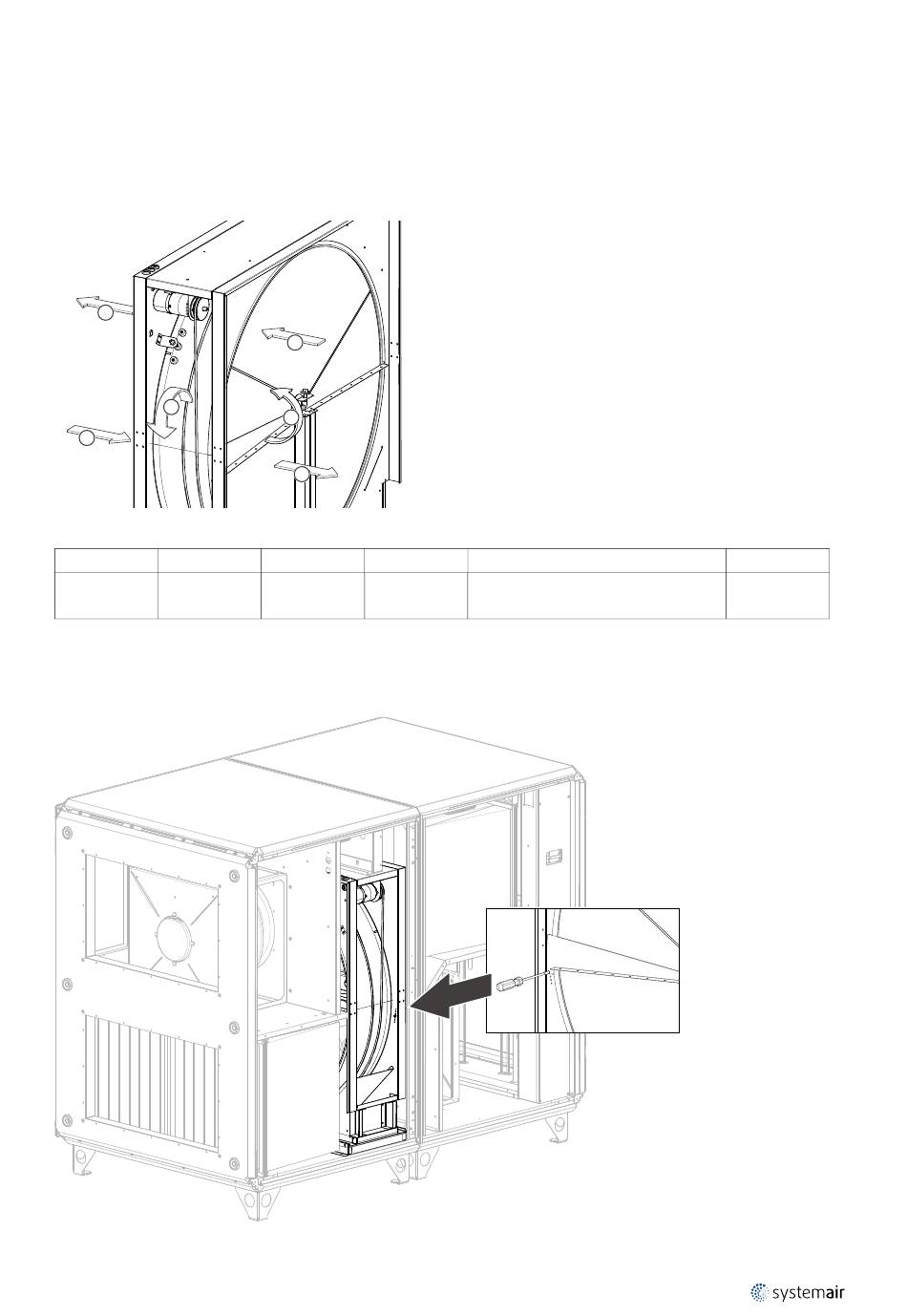

Fig. 16 Image de l'échangeur droit
1
2
Air rejeté
Reprise
Maintenez le secteur de purge et dévissez le secteur selon figure 17 Déplacez le secteur de purge à l'étape 5 pour acti-
ver la fonction de secteur de purge.
Sur le Topvex SR/TR20-35, il faut retirer le montant de porte pour accéder au secteur de purge.
Fig. 17
2540505 | A004
2
6
4
3
4
Air extérieur
Air de
soufflage
Secteur de purge |
5
Sens de rotation du rotor
17
6
Secteur de
purge
