Hauteurs Et Dégagements - Caloric CVU306C-SS Instructions D'installation

EXIGENCES D'ÉVACUATION
• Pour une évacuation vers l'extérieur seulement.
• NE PAS terminer le système de ventilation
dans un grenier ou d'autres zones
fermées.
• Utilisez uniquement
• NE JAMAIS utiliser de conduit ou de
capuchon en plastique.
• Toujours garder le conduit propre pour
assurer une bonne évacuation d'air.
• Calculer les données
avant l'installation:
1. Distance entre le sol et le plafond.
2. Distance entre le sol et le dessus
de la surface de cuisson.
3. Distance entre la surface de
cuisson et la hotte (nous
recommandons 27" à 30").
4. Hauteur de la hotte et du placard.
Pour un fonctionnement efficace et silencieux:
• Il est recommandé que la hotte soit ventilée
verticalement à travers le toit par un conduit
en métal ou en aluminium rond de 8" (20.3
cm) ou horizontalement à travers le mur par
un conduit de 3 ¼'' x 10''.
• La taille de l'évent doit être uniforme.
• Si vous ventilez vers le toit, ne pas utiliser
plus de trois coudes à 90 °. Ne pas installer
deux coudes ensemble.
• Assurez-vous qu'il y a au moins 24 "(61 cm)
de conduit droit entre les coudes si plus d'un
coude est utilisé.
• La longueur du système de ventilation et le
nombre de coudes doivent être réduits au
minimum pour assurer une performance
efficace.
• Le système d'évacuation doit avoir un
adaptateur/clapet. Si le capuchon de toit ou
mural possède un clapet, n'utilisez PAS
l'adaptateur/clapet qui est fourni et ne pas
l'installer sur le dessus ou l'arrière de la
hotte.
• Utilisez du ruban pour conduits pour sceller
tous les joints du système d'évacuation.
• Utilisez le calfeutrage pour sceller le mur extérieur ou l'ouverture autour du capuchon de toit ou mural.
un conduit de métal/aluminium rigide.
suivantes

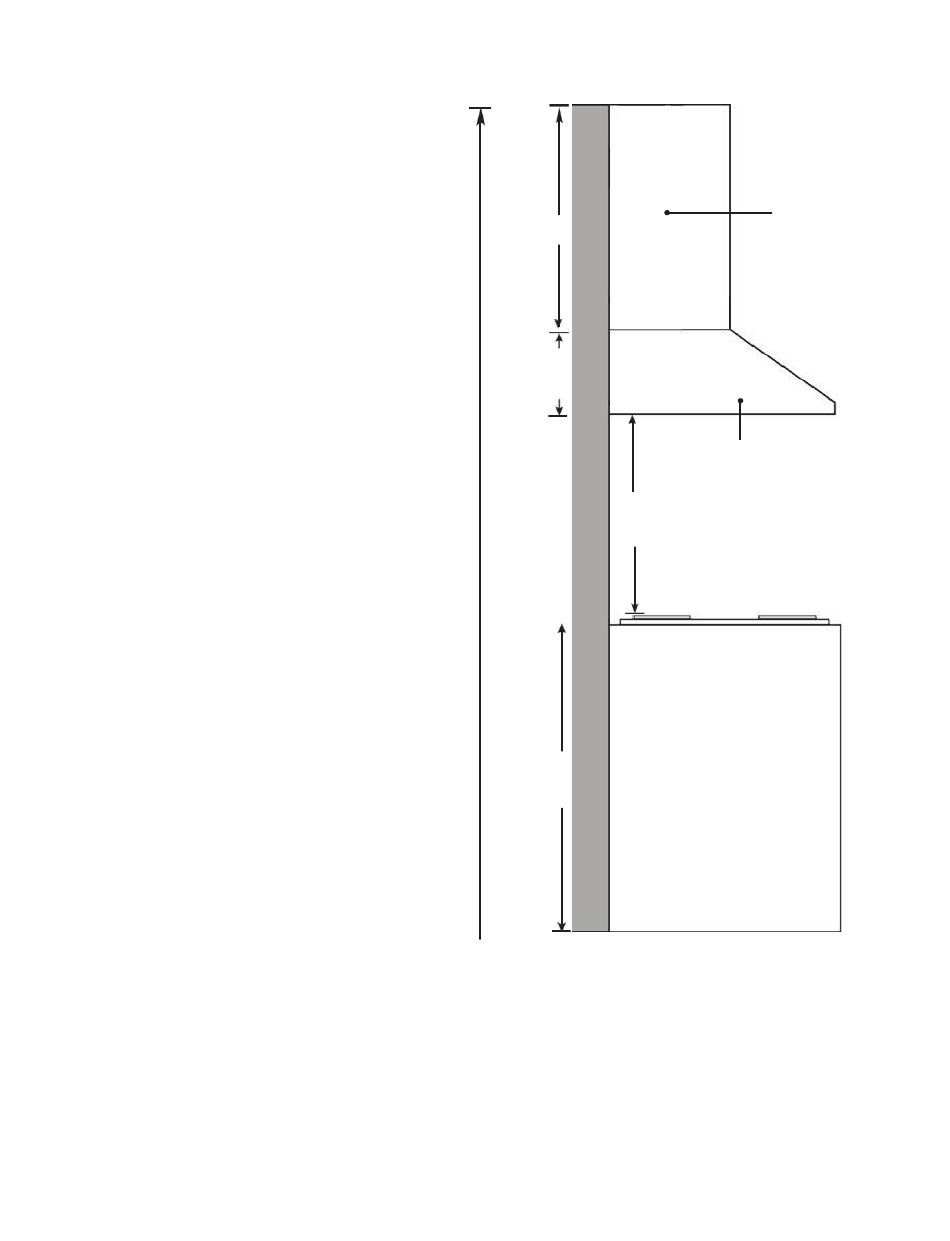

HAUTEURS ET DÉGAGEMENTS
Hauteur
du placard
Hauteur de
la hotte
Min: 27"
Max: 30"
Comptoir /
Surface de cuisson
(standard de 36'')
Hauteur du
comptoir
Placard
Hotte
