Emplacement et fonction des composants et des
commandes

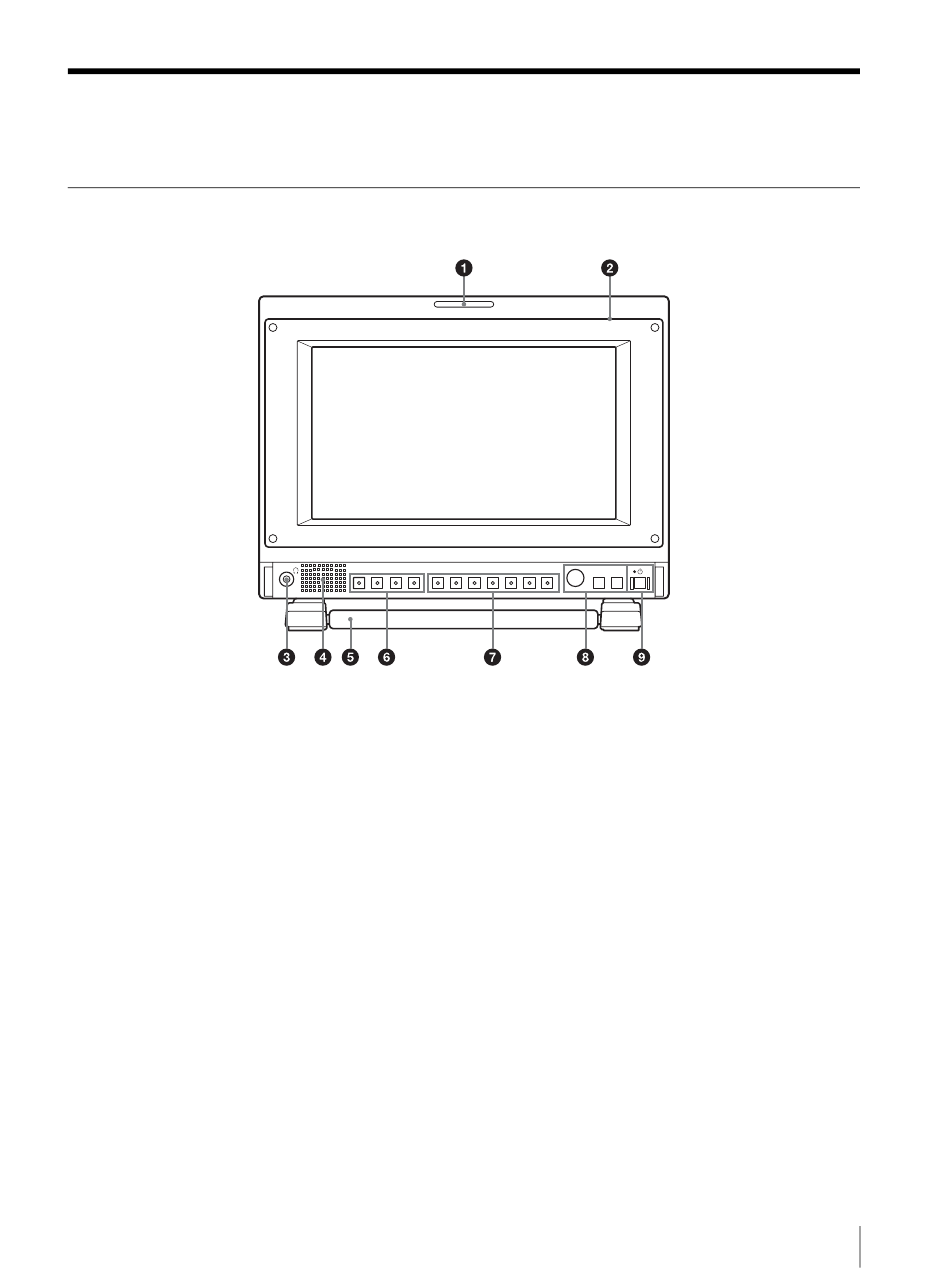

Panneau avant
a Voyant Tally
La couleur du voyant tally permet de vérifier l'état du
moniteur.
La couleur du voyant sera rouge, verte ou orange en
fonction du réglage de TELECOMDE PARALL dans le
menu TELECOMMANDE.
b Plaque de protection
Vous pouvez détacher la plaque de protection en retirant
les quatre vis.
c Prise i (écouteurs)
Transmet en stéréo le signal audio sélectionné par le
bouton de sélection d'entrée.
d Haut-parleur
Transmet en mono (G + D) le signal audio sélectionné
par le bouton de sélection d'entrée.
Lorsque des signaux SDI sont entrés, le son transmis est
celui sélectionné dans REGL. AUDIO du menu
CONFIG UTILISAT (voir page 31).
Les signaux audio du haut-parleur sont transmis par le
biais du connecteur AUDIO OUT situé à l'arrière de
l'appareil (voir page 12).
Les signaux audio ne sont pas transmis lorsque les
écouteurs sont branchés sur la prise i.
e Support
Tirez le support vers vous pour incliner l'écran de 15°.
Si vous utilisez le kit ENG pour moniteur VF-510 en
option, réglez le support sur les positions B et C (voir
« Utilisation du support » à la page 10).
f Boutons de sélection d'entrée
Appuyez sur ces boutons pour surveiller l'entrée de
signal pour chaque connecteur.
Bouton SDI 1 : pour surveiller le signal passant par le
connecteur d'entrée SDI 1
Bouton SDI 2 : pour surveiller le signal passant par le
connecteur d'entrée SDI 2
Bouton HDMI : pour surveiller le signal passant par
le connecteur HDMI
Bouton COMPOSITE : pour surveiller le signal
passant par le connecteur COMPOSITE IN
g Boutons de fonction
Vous pouvez activer ou désactiver la fonction attribuée
au bouton concerné.
Le réglage usine est le suivant :
Bouton F1 : LUMINOSITE
Bouton F2 : CONTRASTE
Bouton F3 : CHROMA
