06.3
COMPOSANTS
L'appareil est fourni avec les composants suivants:
•
Notice d'utilisation, entretien et montage.
•
Accessoires pour l'utilisation et l'entretien(voir CHAP.08.6 - ENTRETIEN COURANT).
•
Câble électrique de connexion à la reseau électrique de la maison.
•
Habillage.
•
Télécommande radio.
3
2
1
13
11
10
12
23
22
21
20
18

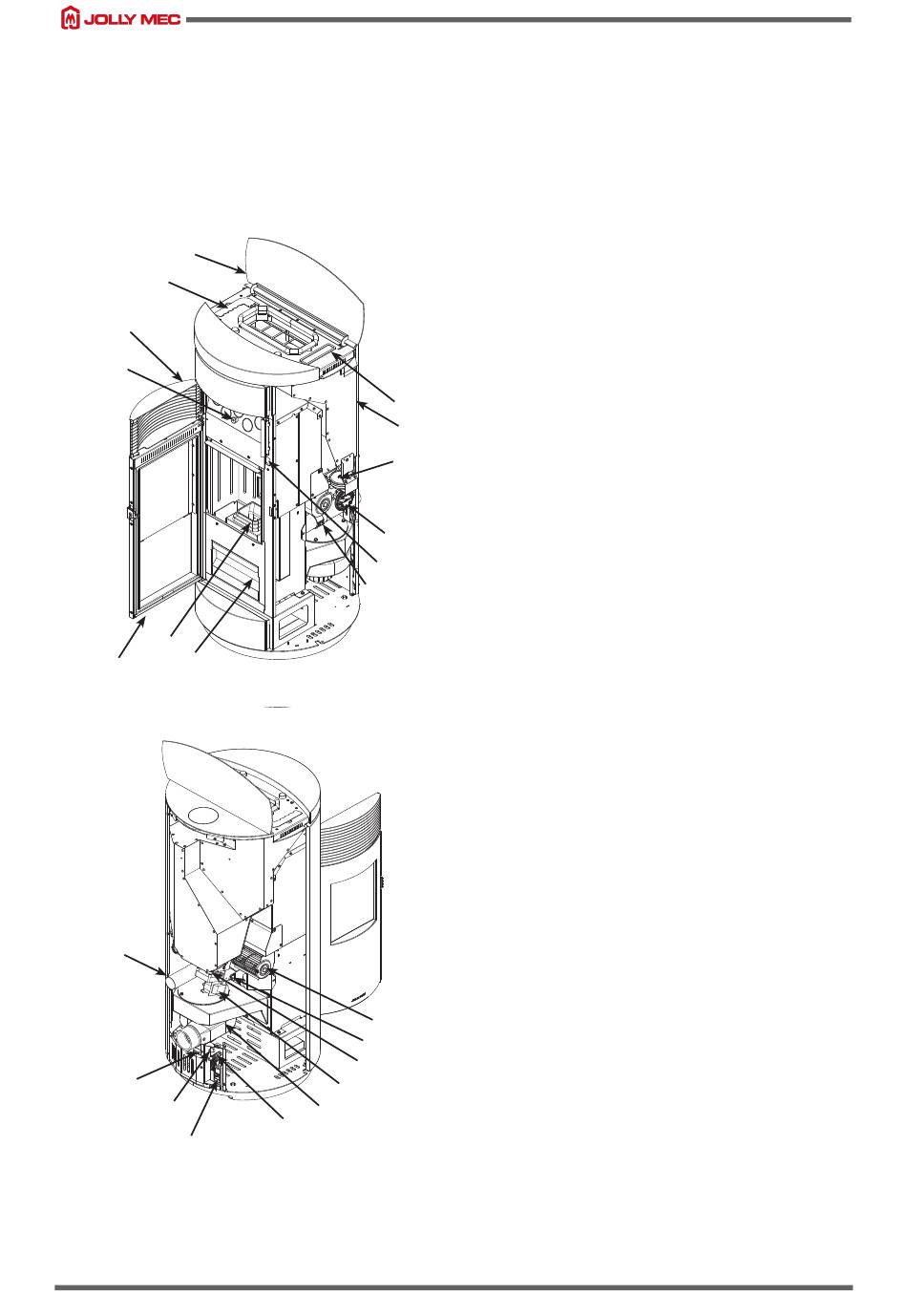

Liste des composants:
4
5
6
7
8
9
14
15
16
17
18
19
Grille de diffusion de l'air
1.
Poignée pour l'ouverture de la porte
2.
Trappe de chargement pellets
3.
Panneau de commande d'urgence
4.
Conteneur à pellets
5.
Coaxial Control
6.
Pressostat Fumées
7.
Humidificateur
8.
Point de mesure du Coaxial Control
9.
10. Tiroir à cendres
11. Brasier
12. Porte de la chambre de combustion
13. Râcleur pour faisceau de tubes de l'échangeur
14. Ventilateur de chauffage
15. Résistance électrique d'allumage
16. Vis sans fin de chargement pellets
17. Motoréducteur vis sans fin de chargement pellets
18. Ventilateur de combustion et éjection des fumées Ø80 mm
19. Sonde de relevé de Température ambiante
20. Prise de courant avec fusibles et générale Électrique
Interrupteur
21. Thermostat de sécurité à réarmement manuel
22. Pupitre de commande électronique
23. Tuyau d'entrée Air de combustion Ø50 mm
