5.

COMPOSANTS DE FONCTIONNEMENT

5.1

Carte

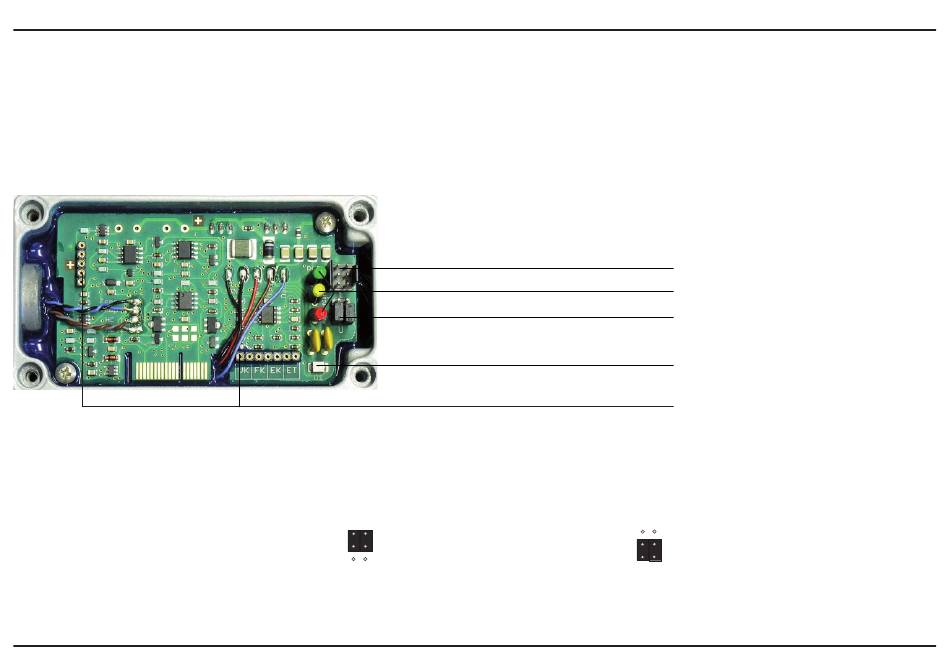

Après avoir ôter le capot du boîtier, les composants de fonctionnement sont accessibles sur la carte pour que l'utilisateur confi gure les
valeurs de mesures souhaitées.
1. Interface série:
2. LED d'indication d'état:
3. Sortie tension/courant:
4. LED de diagnostic:
5. Affi cheur:
Logiciel de confi guration + câble interface (HA010604).
Donne des indications sur l'état de l'appareil. Voir chapitre „5.2 LED d'indication d'état".
Le logiciel de confi guration permet de changer le signal de sortie courant en tension. Les deux cavaliers
doivent être positionnés comme suit:
I
signal courant:
U
Indication visuelle pour déterminer facilement la cause d'une erreur (voir chapidre "6.3 Autodiagnostic et
message d'erreur").
Cet emplacement est prévue pour l'intégration d'un affi cheur optionnel.
1. Interface série
2. LED d'indication d'état
3. Sortie tension/courant
4. LED de diagnostic
5. Affi cheur
signal tension:
page 40
I
U
EE371 / EE372
