3.3.1 Chambre de mesure basique (HA050103)

2
3
3.3.2 Chambre de mesure avec raccord rapide jusqu'à 10 bars (HA050102)
1
3
1
2

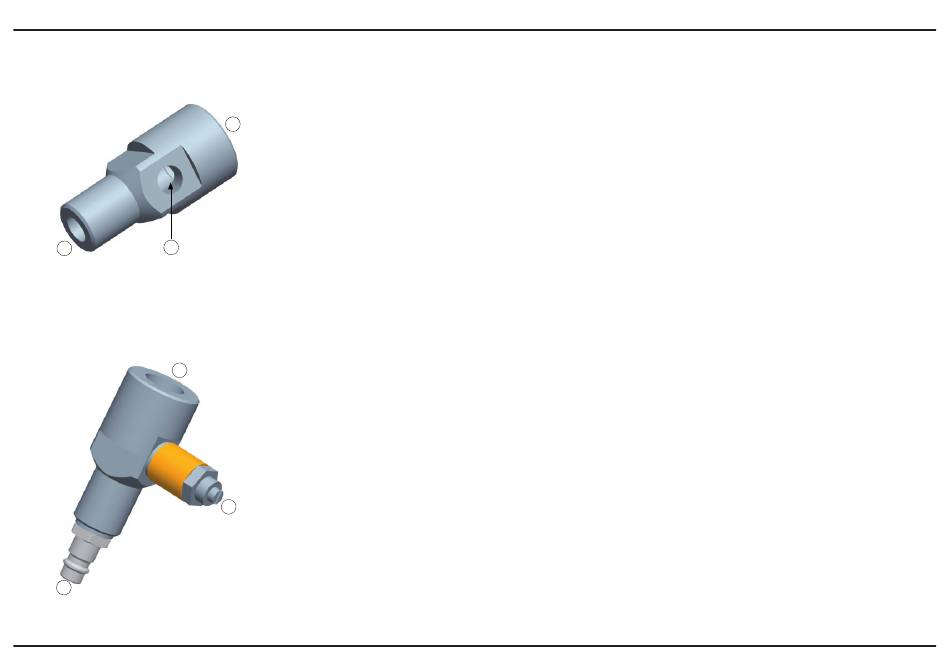

La chambre de mesure basique permet d'intégrer les E371/372
dans un système de prélèvement existant.
1 = 1/2" G ISO
2 = 1/4" G
3 = 1/4" G
La chambre de mesure a été spécialement développée pour une
utilisation sur des conduites d'air comprimé équipées de raccords
rapides standard. Ceci assure un montage et un démontage sans
arrêt de l'installation. Le débit du gaz peut être réglé par une vis de
fuite disponible.
1 = 1/2" G ISO
2 = vis de fuite
3 = raccord rapide
