Unités Avec Socle Intermédiaire (De Largeurs Égales) - Carrier Airovision 39HQ Instructions De Montage

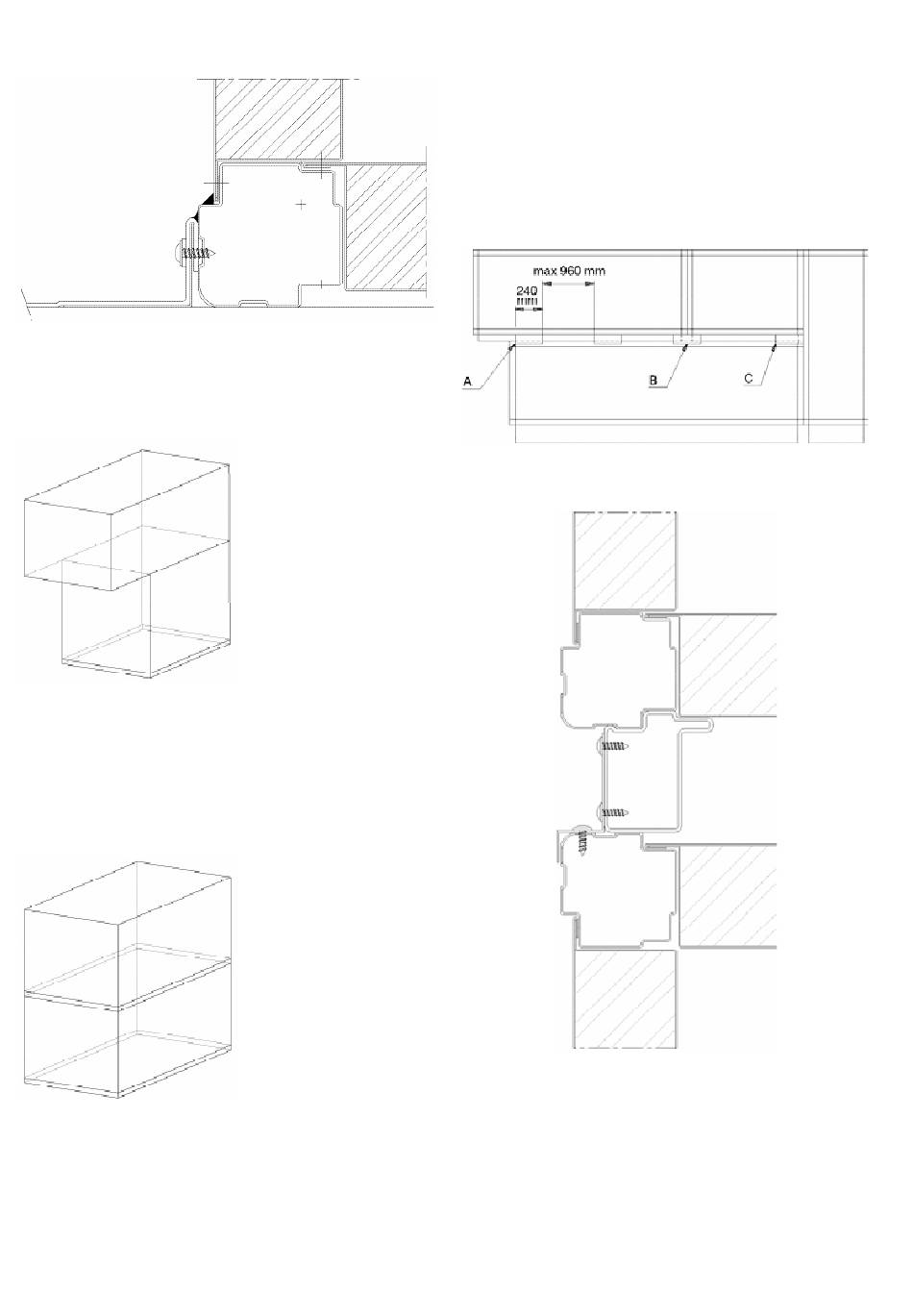

Fig. 30 - Finition de toiture, pour une unité avec une
section supérieure plus courte sans socle intermédiaire
• Une section supérieure plus longue n'a pas besoin d'autres
finitions aux extrémités.
Fig. 31 - Unité avec une section supérieure plus
longue sans socle intermédiaire
NOTA : Pour une installation en extérieur, rendre étanche tous
les joints réalisés du fait de l'assemblage des profilés.
5.2 - Unités avec socle intermédiaire (de largeurs
égales)
Fig. 32 - Unité avec socle intermédiaire
Installation à l'intérieur
Pour l'installation à l'intérieur, des profilés d'assemblage de
40 mm de long sont fournis.
• Placer les caissons l'un sur l'autre de manière à ce que les
montants verticaux angulaires soient sur le même plan. Le
socle de la section supérieure doit être légèrement en retrait
par rapport à la section inférieure.
10
Si l'on superpose les unités dans le cadre d'une installation
intérieure, les profilés d'assemblage doivent être placés entre les
diverses sections. Utiliser la méthode d'assemblage suivante :
• Installer un profilé d'assemblage à l'extrémité du caisson,
en s'arrêtant à la ligne de module (A).
• Installer un profilé d'assemblage au joint (B).
• Installer un profilé d'assemblage contre la section adjacente
(C).
Fig. 33 - Superposition, emplacement à l'intérieur,
unité avec socle intermédiaire
Fig. 34 - Profilé d'assemblage, emplacement à
l'intérieur, unité avec socle intermédiaire
Pas besoin de profilé d'assemblage aux extrémités de l'unité.
NOTA : La distance maximum entre deux profilés d'assemblage
est de 960 mm. Pour de plus grands intervalles, installer des
profilés d'assemblage sur le côté fonctionnement et sur le côté
non fonctionnement.
