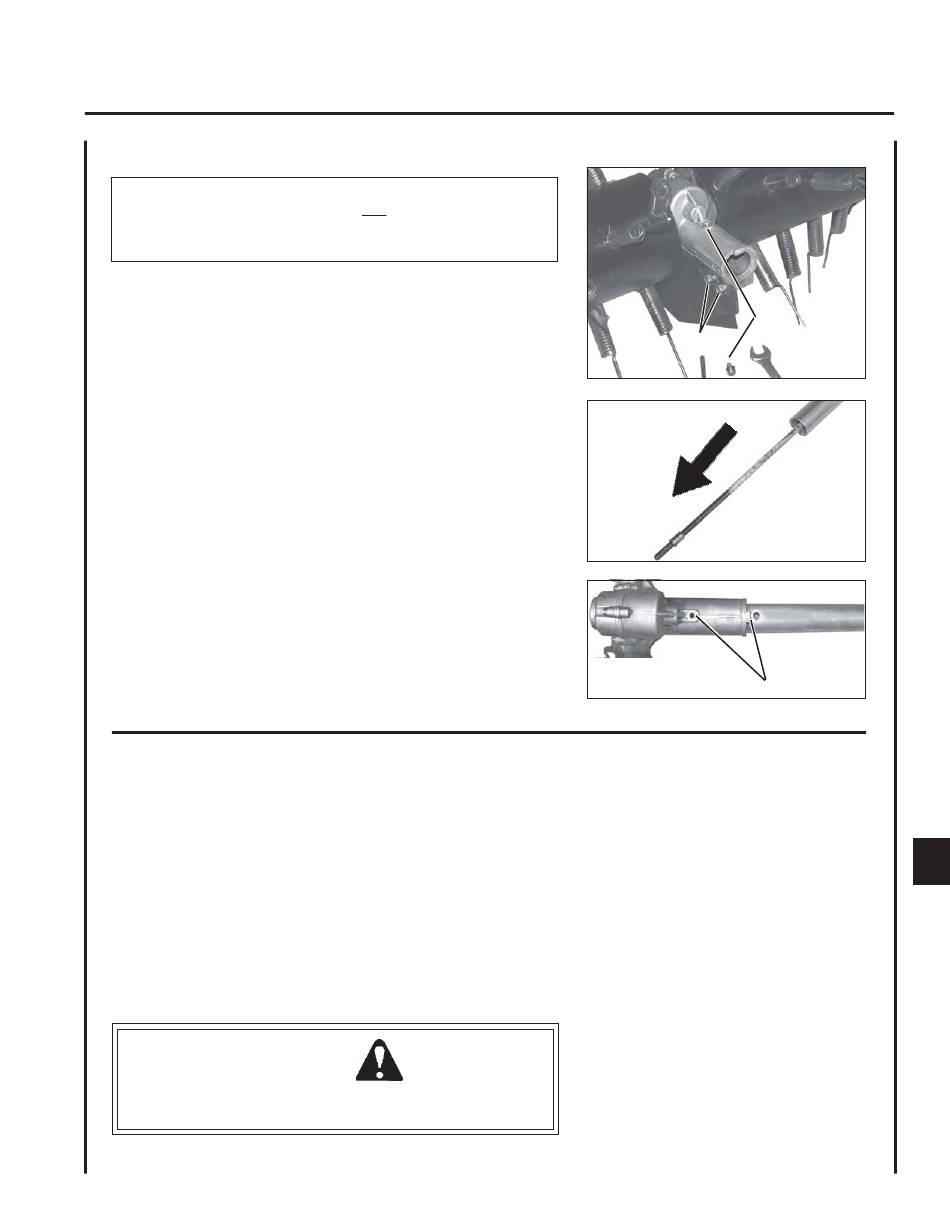

Arbre moteur
IMPORTANT
L'arbre moteur (inférieur et supérieur) doit être lubrifié avec la
graisse automobile pou ECHO
fonctionnement pour éviter sa surchauffe et une défaillance.
1.
Retirer la vis d'alignement (A) du carter d'engrenages à l'aide du
tournevis cruciforme.
2.
Desserrer les deux (2) boulons de montage (B) du carter
d'engrenages à l'aide de la clé de 10 mm.
3.
Séparer le carter d'engrenages et le pare-débris de l'arbre.
4.
Sortir le câble flexible de l'arbre, le nettoyer et l'enduire d'une mince
couche (15 ml [1/2 oz]) de graisse ECHO
5.
Réinsérer le câble flexible dans l'arbre. Veiller à NE PAS mettre de
terre sur le câble.
6.
Engager l'arbre moteur (extrémité sans autocollant de sécurité) bien
à fond dans l'accouplement du carter d'engrenages.
7.
Tourner l'arbre de façon à aligner son trou sur le trou (C) du carter
d'engrenages, Installer et serrer la vis d'alignement (A).
8.
Serrer les boulons de montage d'arbre (B) du carter d'engrenages.
REMPLACEMENT DES DENTS
Niveau 2.
Outils nécessaires: pince-étau, clés plates de 10 et 13 mm,
pinces à bec fin
Pièces nécessaires: Ressorts en acier (Réf. 61004725560), vis (Réf.
88995325560), manchon en plastique (Réf. 21001325560)
Pour une efficacité maximum, les dents tordues ou cassées doivent être
remplacée avant l'utilisation.
AVERTISSEMENT
Ne jamais remplacer les dents avec le moteur en marche. Les dents
étant pointues, porter des gants lors de leur remplacement.
®
TM
LUBE
toutes les 25 heures de
TM
LUBE
.
®
DANGER
A
CCESSOIRE DÉCHAUMEUSE
P
B
13
T
RO
HATCH
A
C
