1.
CÂBLE D'ENTRAÎNEMENT FLEXIBLE - L'extrémité du câble s'emboîte dans le manchon d'accouplement d'arbre
des modèles Pro Attachment ou Split Boom.
2.
ENSEMBLE GARDE-BOUE/ROUES - Cet ensemble comprend les roues (pré-assemblées), le bâti des roues, le garde-
boue et les bavettes en caoutchouc. Pour un résultat optimal, les roues, conçues pour assurer la stabilité sur terrain
inégal, doivent être ajustées pour une garde au sol de 13 mm (0,5 po).
3.
GARDE-BOUE/BAVETTES EN CAOUTCHOUC - Protège l'opérateur des projections de chaume, pierres et autres
débris. Toujours vérifier que les garde-boue et les bavettes sont en bon état avant d'utiliser l'accessoire ProThatch.
4.
ENSEMBLE D'ARBRE MOTEUR INFÉRIEUR - Fourni séparément dans le carton, doit être monté sur l'ensemble
carter d'engrenages/déchaumeuse. Comprend le câble d'entraînement flexible, le tube d'arbre et l'autocollant de
sécurité.
5.
ENSEMBLE CARTER D'ENGRENAGES/DÉCHAUMEUSE - Les tambours de droite et de gauche sont pré-assemblés
sur le carter d'engrenages.
6.
TAMBOURS DE DÉCHAUMAGE - Les tambours de déchaumage sont dotés de 22 dents chacun et sont pré-
assemblés sur le carter d'engrenages. Ils doivent être installés correctement pour empêcher le tirage latéral.
7.
GUIDE HERBE - Monté sur l'ensemble déchaumeuse/carter d'engrenages, ce guide empêche les dents de pénétrer
trop profondément dans le sol, ce qui peut causer le rebond de l'outil et résulter en un déchaumage inégal.
8.
DENTS - Ressorts en acier avec doigts de 51 mm (2 po). Les dents sont protégées par un manchon en plastique pour
empêcher l'accumulation de terre et de chaume.
C
ONTENU

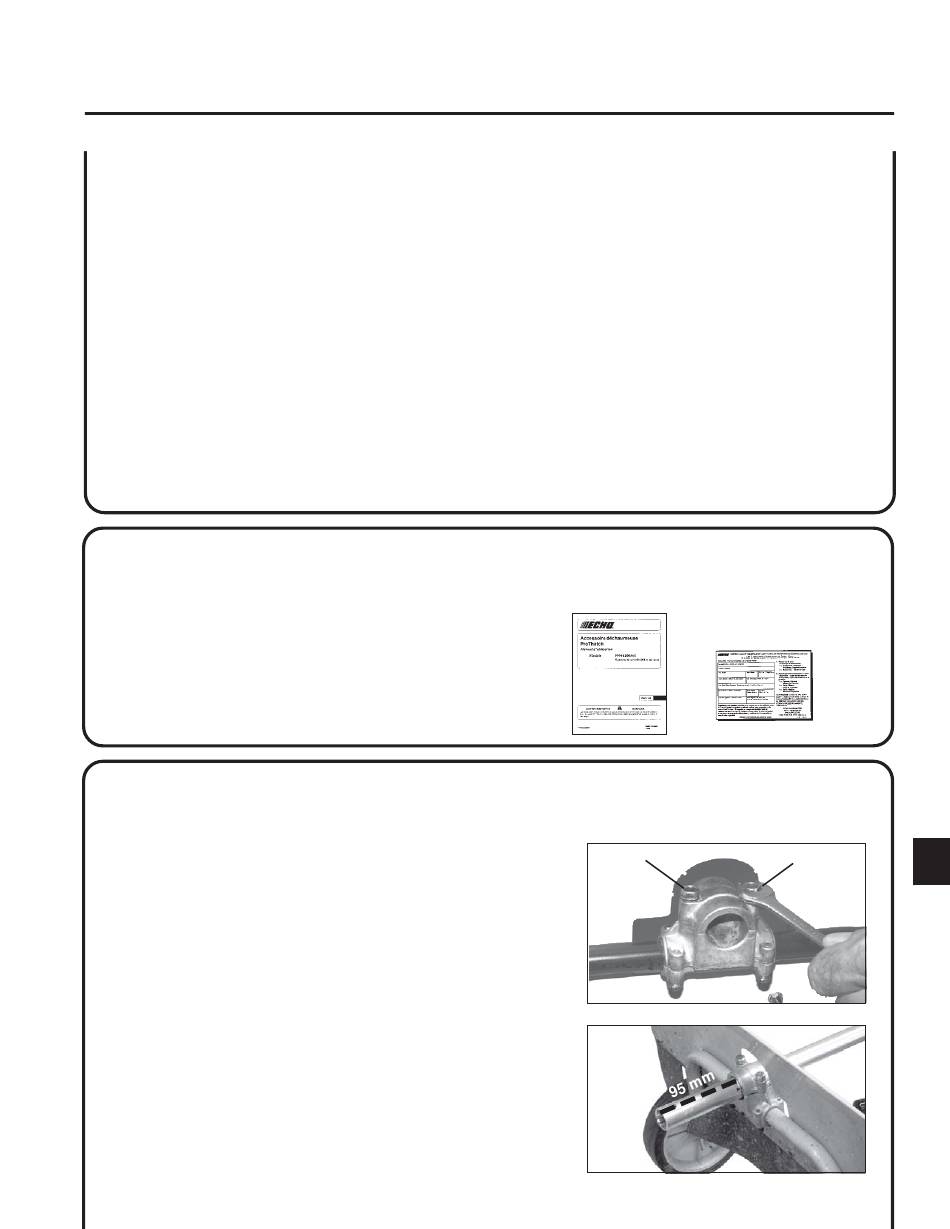

Une fois le carton ouvert, vérifier que l'outil n'est pas endommagé. Si des pièces sont endommagées ou manquantes, en
aviser immédiatement le revendeur ou le concessionnaire ECHO. Se reporter à la liste des pièces pour voir s'il en manque.
__ 1 - Accessoire ProThatch
__ 1 - Ensemble déchaumeuse/carter d'engrenages
__ 1 - Ensemble d'arbre moteur inférieur
__ 1 - Ensemble de garde-boue/roues
__ 1 - Poignée en J
__ 1 - Manuel d'utilisation
__ 1 - Carte d'enregistrement en garantie
A
SSEMBLAGE
INSTALLATION DE L
MOTEUR INFÉRIEUR
Outils nécessaires:
clé plate de 10 mm
Pièces nécessaires:
arbre moteur inférieur, ensemble
garde-boue/roues
1.
Enlevez le chapeau de vinyle de l'extrémité inférieur de l'arbre
moteur.
2.
Desserrer les deux (2) boulons (A) du bâti de l'ensemble garde-
boue/roues à l'aide de la clé plate de 10 mm. Les boulons doivent
être très desserrés pour éviter que le bâti n'endommage
l'autocollant de numéro de série.
3.
Installer l'ensemble garde-boue/roues côté garde-boue en premier
sur l'extrémité de l'arbre d'entraînement inférieur sans étiquette de
numéro de série. L'extrémité de l'arbre d'entraînement devrait être
95mm (3.74 po.) au delà de la bride.
4.
Serrer les boulons (A).
'
ENSEMBLE GARDE
A
CCESSOIRE DÉCHAUMEUSE
-
/
BOUE
ROUES SUR L
A
7
P
T
RO
HATCH
'
ARBRE
A
