2.

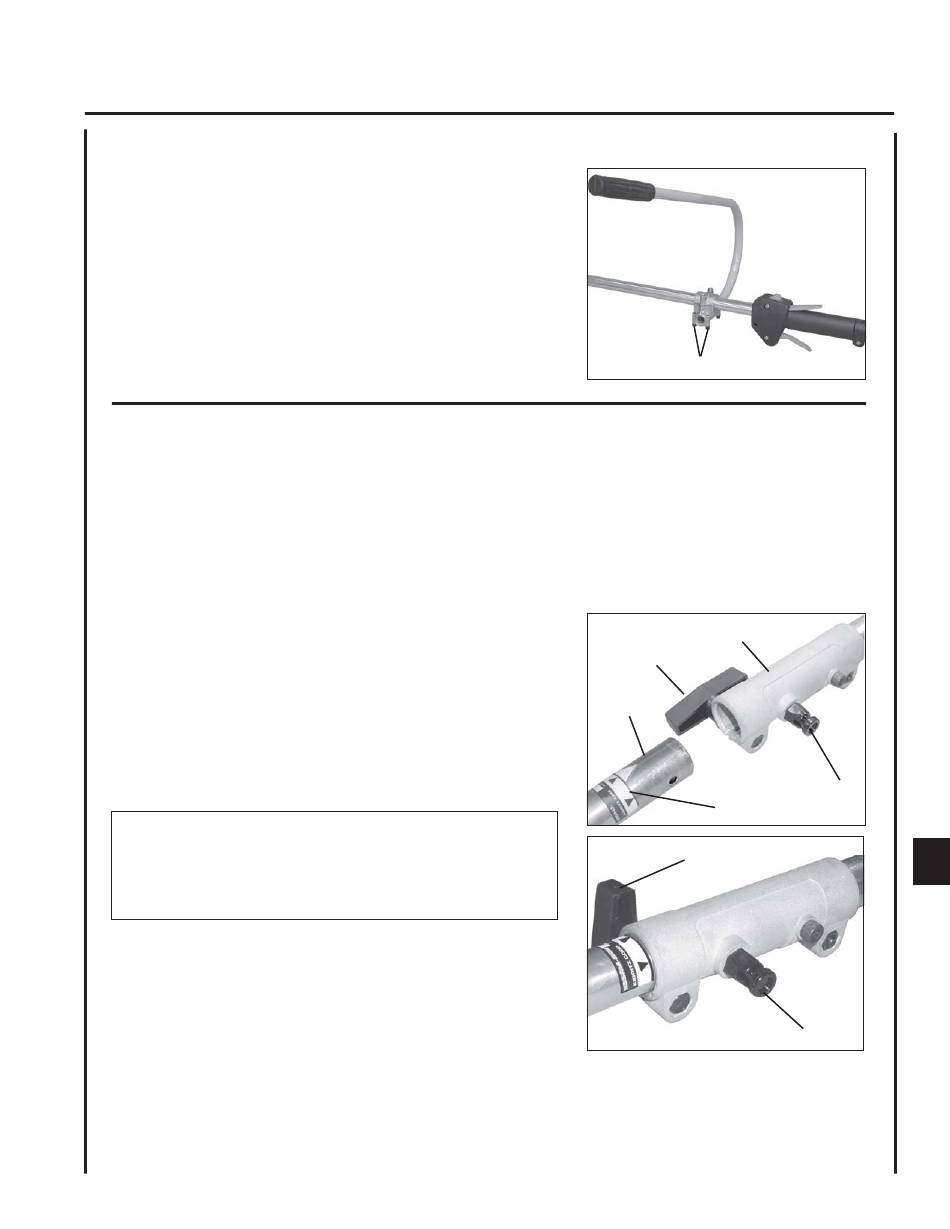

Desserrer les deux (2) boulons (A) du support de poignée en J à
l'aide de la clé plate de 10 mm.
3.
Installer la poignée en J avec la prise du côté gauche (vu de la
position de l'opérateur) sur l'arbre moteur supérieur. Serrer
légèrement les boulons (A), juste assez pour maintenir
provisoirement la poignée en place.
ARBRE DU MOTEUR
Outils nécessaires :
Aucun
Pièces nécessaires : PAS ou SRM-SB bloc moteur w/arbre
et coupleur.
1.
Poser l'ensemble bloc moteur/arbre sur une surface plane.
2.
Tirer sur la goupille de blocage (A) et la tourner de 1/4 de tour vers
la droite, en position déverrouillée.
3.
Enlevez le chapeau de vinyle de l'attachement.
4.
Avec précaution, enfoncer l'arbre moteur inférieur d'accessoire
dans l'accouplement (B) jusqu'à la ligne repère (C), en veillant à ce
qu'il s'engage bien sur l'arbre supérieur.
REMARQUE
Les têtes bloc moteur plus anciennes peuvent être équipées de
coupleurs plus courts. Les coupleurs courts s'engagent au ras du
point de l'autocollant (E). Les nouveaux coupleurs mesurent 9,5 cm
(3,75 po) de long et s'engagent jusqu'à la ligne (C).
5.
Tourner la goupille de blocage (A) de 1/4 de tour vers la droite pour
l'engager dans le trou de l'arbre inférieur. Vérifier que la goupille est
bien engagée en tournant l'arbre inférieur. La goupille doit
s'enfoncer au ras de l'accouplement. Ainsi, elle empêchera l'arbre
de tourner.
6.
Assujettir l'arbre inférieur sur l'accouplement en serrant le bouton
de blocage (D).
/
ARBRE INFÉRIEUR DE L
A
CCESSOIRE DÉCHAUMEUSE
P
A
'
ACCESSOIRE
D
E
D
9
T
RO
HATCH
B
A
C
A
