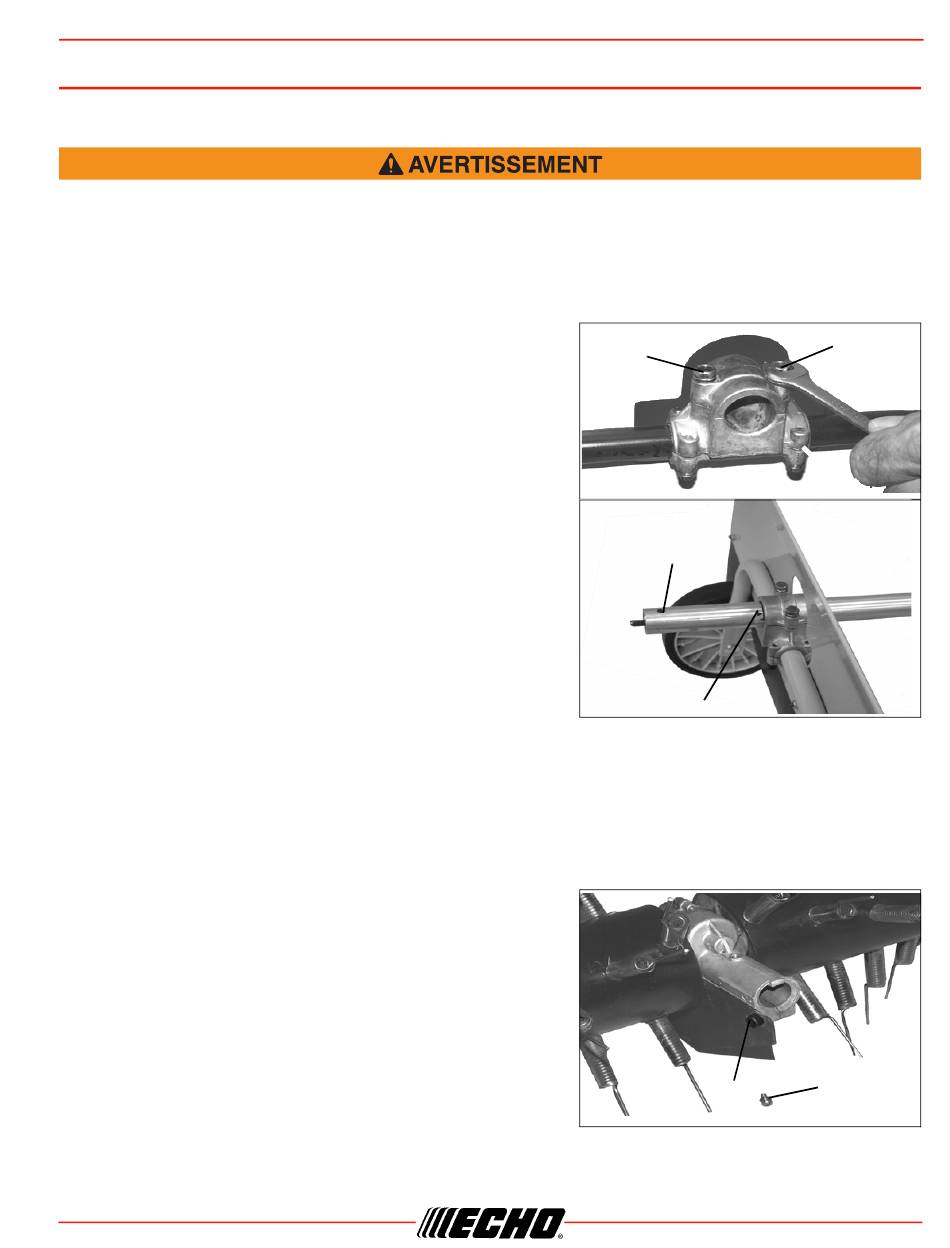

MONTAGE
Installation de L'ensemble Garde-boue/roues sur L'arbre Moteur Inférieur
N'effectuer aucun entretien ou assemblage avec le moteur en marche.
Pièces nécessaires: arbre moteur inférieur, ensemble
garde-boue/roues
1. Enlevez le chapeaus de vinyle de l'extrémité inférieur de
l'arbre moteur.
2. Desserrer les deux (2) boulons (A) du bâti de l'ensemble
garde-boue/roues. Les boulons doivent être très desserrés
pour éviter que le bâti n'endommage l'autocollant de
numéro de série.
3. Installer l'ensemble garde-boue/roues côté garde-boue en
premier sur l'extrémité de l'arbre d'entraînement inférieur
sans étiquette de numéro de série. L'extrémité de l'arbre
d'entraînement devrait être 95mm (3,74 po.) au delà de la
bride. Vérifier que le trou de centrage (B) est au-dessus et
que l'autocollant de la flèche d'indication (C) de
l'emplacement est aligné sur le bord de la bride de
garde-boue.
4. Serrer les boulons (A).
Installation de L'arbre Moteur Inférieur sur le Carter D'engrenages
Pièces nécessaires: carter d'engrenage de déchaumeuse, arbre
moteur inférieur avec ensemble
garde-boue/roues
1. Poser le carter d'engrenages de déchaumeuse sur une
surface plane, l'accouplement d'arbre moteur étant à un
angle de 45°.
2. Retirer la vis d'alignement (A) du carter d'engrenages
3. Desserrer les deux (2) boulons de montage (B) du carter
d'engrenages.
X7702093505
© 09/2013 ECHO Inc.
A
B
95 mm
(3,74 po)
C
B
MONTAGE
A
A
11
