Polycom ViewStation FX Guide D'utilisation page 27

Chapitre 1
© Polycom, Inc., 2001
Connecteur à 12 VCC
(pas utilisé)

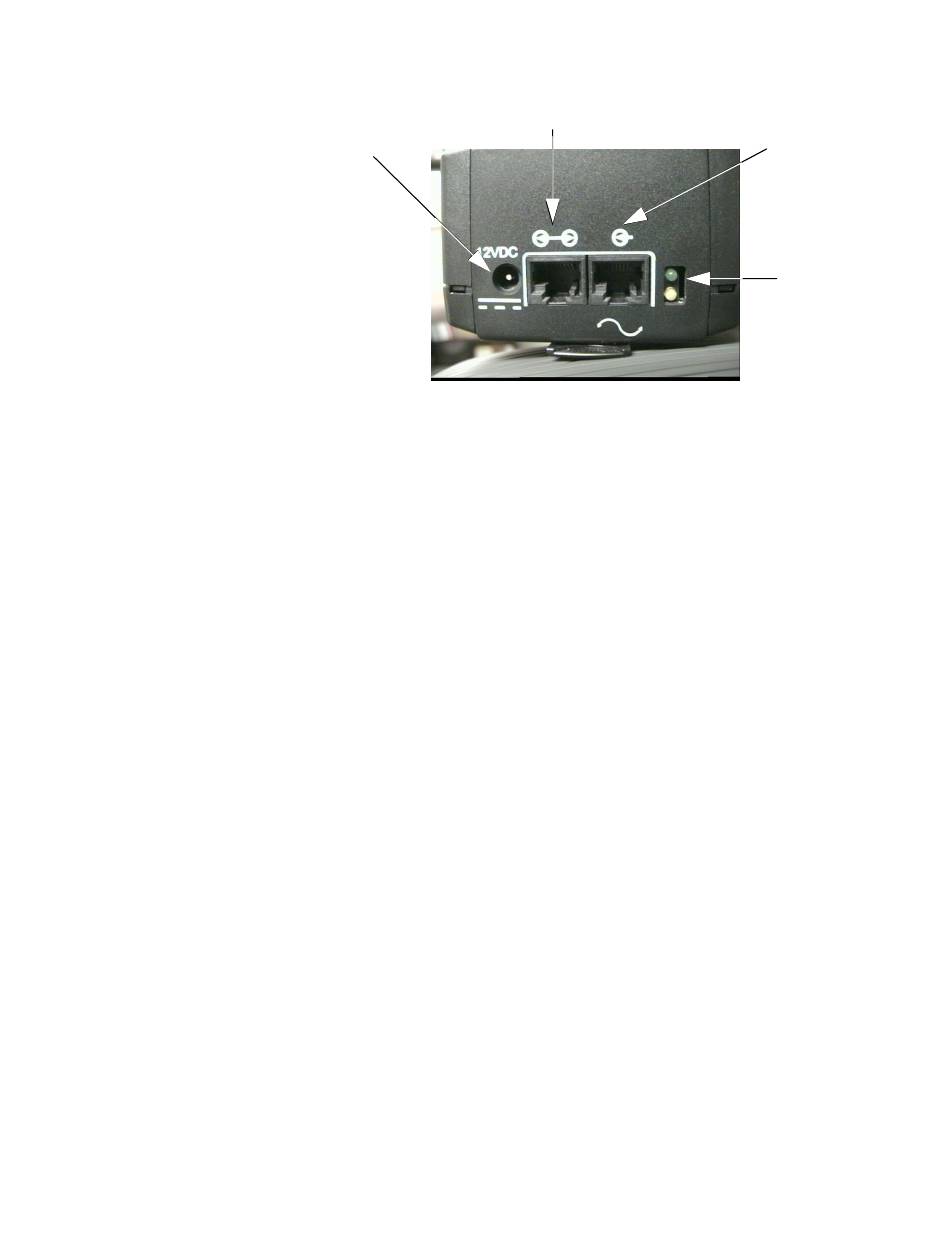

Figure 1-1. Module d'interface réseau V.35 (côté P-LINK)
Connexion du module d'interface réseau V.35 à l'ETCD V.35
Le module d'interface réseau V.35 contient deux ports HD-44
femelles (intitulés 1 et 2) qui sont reliés à l'ETCD (Équipement
terminal de circuit de données). Pour le branchement aux
périphériques réseau :
1. Connectez les extrémités de câble HD-44 aux ports 1 et 2 du
module d'interface réseau. Si vous ne souhaitez connecter
qu'un seul câble, connectez-le au port 1 du module d'interface.
2. Serrez les vis des connecteurs.
3. Connectez les extrémités restantes des câbles au port
V.35/RS-449 de l'ETCD et au port d'appel DB-25/RS-366, le cas
échéant. Si vous ne connectez qu'un seul câble, connectez-le
au port portant le numéro le plus bas sur votre ETCD.
4. Serrez les vis des connecteurs.
5. Allumez l'écran de télévision.
6. Mettez le ViewStation FX ou VS4000 sous tension. Une fois que
le système est sous tension, il y a 20 secondes de battement
avant que le logo Polycom n'apparaisse.
7. Une fois que votre interface est bien connectée, vous êtes prêt
à configurer votre ViewStation FX ou VS4000. Passez à la
section « Configuration initiale du système », à la page 16.
La figure 1-2 montre le côté NETWORK (Réseau) du module
d'interface réseau V.35.
Port (pas utilisé)
9 Guide d'utilisation du ViewStation FX/VS4000
Mise en route
Port d'entrée
LED
