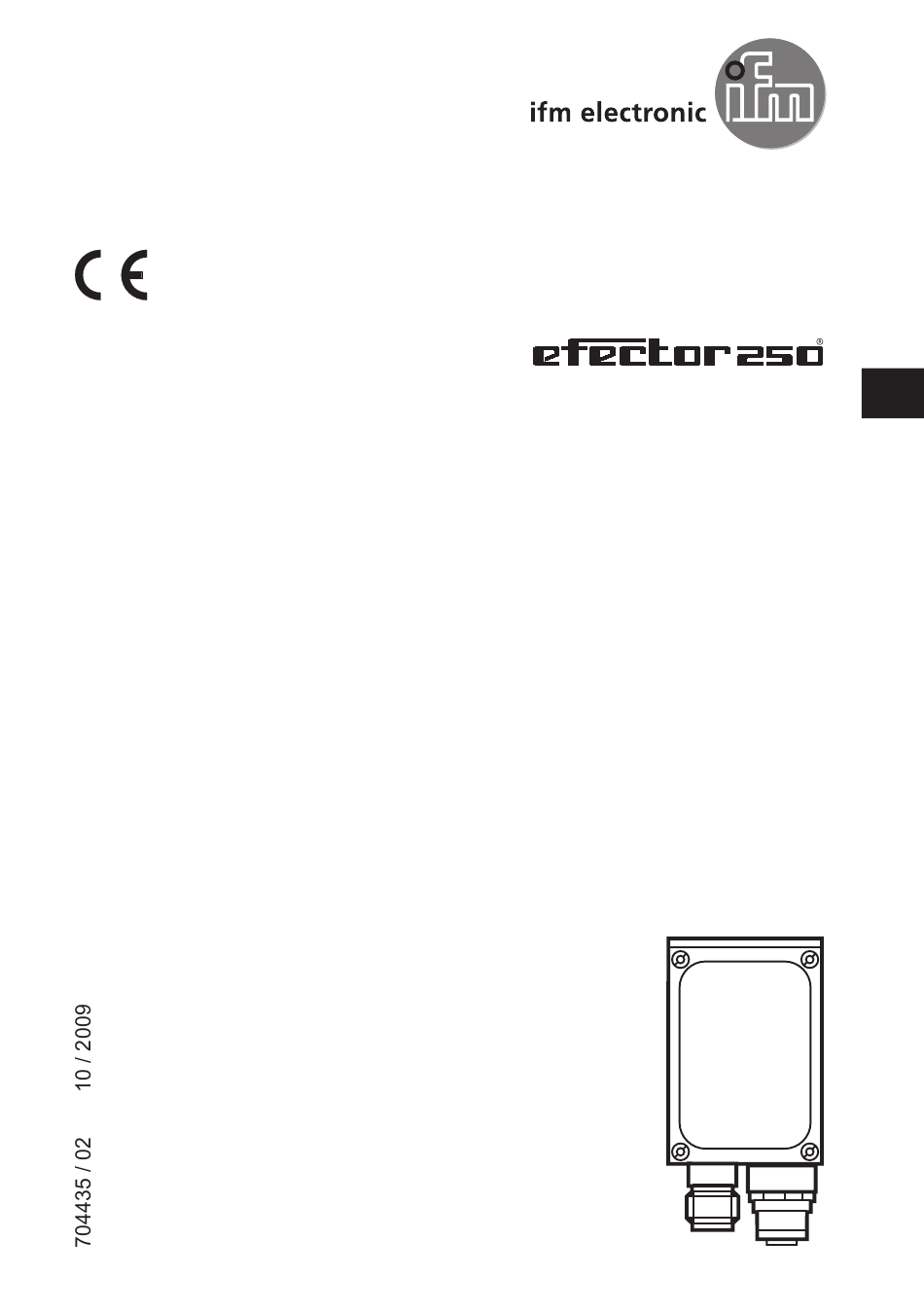

- Page 1 Notice d'utilisation Détecteur de reconnaissance d'objets O2D22x...
-
Page 2: Table Des Matières
Détecteur de reconnaissance d'objets O2D22x Contenu 1 Remarque préliminaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1 .1 Symboles utilisés . - Page 3 Détecteur de reconnaissance d'objets O2D22x 12 .3 Versions de protocole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 12 .4 Types de commandes .
-
Page 4: Remarque Préliminaire
Détecteur de reconnaissance d'objets O2D22x 1 Remarque préliminaire 1.1 Symboles utilisés ► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'une LED Indication du type et de la source d'un phénomène dangereux Demande d'action pour éviter des risques →... -
Page 5: Fonctionnement Et Caractéristiques
Détecteur de reconnaissance d'objets O2D22x 4 Fonctionnement et caractéristiques A l'aide des lumières directes ou backlight le détecteur détecte le contour d'un objet à contrôler et le compare avec les contours d'un ou plusieurs modèles dans une image de référence . En fonction du degré... -
Page 6: Dimensions De Montage
Détecteur de reconnaissance d'objets O2D22x Selon le lieu de montage prévu et le type d'installation les accessoires de montage suivants sont par exemple disponibles : Description Référence Kit de montage pour profil rond Ø 12 mm E2D110 (cylindre de serrage et équerre de fixation pour O2Dxxx, O2Mxxx, O2Ixxx) Profil rond droit Ø... - Page 7 Détecteur de reconnaissance d'objets O2D22x 6.1 Raccordement électrique Interface process (1) connecteur mâle M12, codage A, 8 pôles 1 U+ 2 entrée trigger 3 0V � � � 4 sortie de commutation / sortie trigger � � 5 sortie de commutation (Ready) �...
-
Page 8: Schéma De Branchement
Détecteur de reconnaissance d'objets O2D22x 6.2 Schéma de branchement �� �� �� �� � � � � � � � � �� �� �� � � ��� ��� � � � � � � � � � A interface process (connecteur mâle M12, codage A, 8 pôles) B système de commande par ex . -
Page 9: Diagramme De Temps Entrées/Sorties
Détecteur de reconnaissance d'objets O2D22x Lorsque vous utilisez une source trigger externe (par ex . un dé- tecteur réflexion directe) raccorder le signal trigger à l'entrée trigger du détecteur . Si vous utilisez un éclairage externe, il doit être com- mandé... - Page 10 Détecteur de reconnaissance d'objets O2D22x Entrée No. de l'application �� � � � � � � � � 1: sélection de l'application 2: entrée de commutation 1 ���������������������������� 3: entrée de commutation 2 4: sortie READY 5: entrée trigger A trigger possible B trigger bloqué...
-
Page 11: Eléments De Service Et D'indication
Détecteur de reconnaissance d'objets O2D22x 7 Eléments de service et d'indication � � � � � ���� ��� ����� LED allumée Power (indication de la disponibilité) 3 x LED verte Eth (état de connexion Ethernet) Con (état connexion au programme utilisateur (logiciel)) Indication de l'état de commutation ;... -
Page 12: Afficheur
Détecteur de reconnaissance d'objets O2D22x ● LED jaune 2: Indication de commutation – éteinte : entrée de commutation 2 / sortie de commutation 2 non commutée – allumée : entrée de commutation 2 / sortie de commutation 2 commutée – clignote (20 Hz) : court-circuit sortie de commutation 2 ●... -
Page 13: Raccordement Via Programme Utilisateur Pour Pc
Détecteur de reconnaissance d'objets O2D22x 7.2.2 Raccordement via programme utilisateur pour PC Affichage Signification OnLI connexion avec le logiciel Parm paramétrage via le logiciel Moni Mode de surveillance SerP connexion avec le logiciel, mode rapport de service 7.2.3 Messages d'erreur Affichage Signification FAIL... -
Page 14: Paramétrage Sur L'appareil
Détecteur de reconnaissance d'objets O2D22x 8.1 Paramétrage sur l'appareil Les valeurs des paramètres sont réglées à l’aide des boutons et de l'affichage sur l'appareil . Le détecteur est programmé à l'aide des deux boutons-poussoirs [Mode/Enter] et [Set] . En appuyant sur le bouton-poussoir [Mode/Enter] un paramètre est d'abord appelé, sélectionner la valeur désirée par le bouton [Set] et la confirmer en appuyant sur le bouton-poussoir [Mode/Enter] . -
Page 15: Paramètres Réglables
Détecteur de reconnaissance d'objets O2D22x 8.3 Paramètres réglables Emplacement de mémoire Sélectionner une application . L'appareil peut sauvegarder jusqu'à 32 applications . En appuyant sur le bouton SET le numéro de l'emplacement affiché est incrémenté . L'état actuel de l'emplacement de mémoire est visualisé en première position de l'affichage . F = l'emplacement est libre . -
Page 16: Structure Des Paramètres
Détecteur de reconnaissance d'objets O2D22x 8.3.1 Structure des paramètres ���� � � � ��� ��� ��� � � � � � ��� ���� �� �� � � � � ��� � � � �� ���� ���� � � � � ����... -
Page 17: Verrouiller/Déverrouiller Le Détecteur
Détecteur de reconnaissance d'objets O2D22x 8.4 Verrouiller/déverrouiller le détecteur Verrouiller le détecteur ► Appuyer sur [Mode/Enter] et [Set] en même temps et les maintenir appuyés pendant 10 s . > uLok est affiché . ► Appuyer sur [Set] . ► Lock est affiché... -
Page 18: Schéma D'encombrement
Détecteur de reconnaissance d'objets O2D22x 10 Schéma d'encombrement � �� � � ���� �� ���� ��� ����� � �� ����� �� Eléments de service et d'indication Réglage de la focale Milieu des axes optiques... -
Page 19: Données Techniques
Détecteur de reconnaissance d'objets O2D22x 11 Données techniques 11.1 Portée de travail L En sélectionnant la portée de travail il faut prendre en considération que la reconnaissance de contour devient de moins en moins sûre avec taille diminuante de l'objet . Les objets à détecter devraient couvrir au moins 5% de la zone de lecture . -
Page 20: Protocole Des Données Process
Détecteur de reconnaissance d'objets O2D22x Réglages de l'application Modèles aucun Correspondance minimale Largeur de tolérance contour Nombre de modèles Orientation -10° . . . +10° (programme utilisateur) Connexion 4 sortie trigger (en cas d'éclairage externe) sortie de commutation, fonction évaluation Connexion 5 terminée (Ready) sortie de commutation, fonction tous les modèles... -
Page 21: Versions De Protocole
Détecteur de reconnaissance d'objets O2D22x 12.3 Versions de protocole L'appareil supporte 3 versions de protocole différentes qui ont un format de message différent . Version Format <contenu>CR LF <ticket><contenu>CR LF <ticket><longueur>CR LF <ticket><contenu>CR LF <contenu> est la commande à l'appareil ou la réponse de l'appareil (p .ex . résultat d'évaluation) . -
Page 22: Sélectionner La Version Du Protocole
Détecteur de reconnaissance d'objets O2D22x Réponse Le trigger a été déclenché ● L'appareil est en train d'évaluer . ● L'appareil se trouve dans un état non valable, p .ex . la gestion d'applications . ● Une autre source trigger a été sélectionnée pour l'appareil . 12.6 Sélectionner la version du protocole Commande v <chiffre><chiffre>... -
Page 23: Transmettre L'image À L'appareil Pour Évaluation
Détecteur de reconnaissance d'objets O2D22x 12.9 Transmettre l'image à l'appareil pour évaluation Commande i <longueur><données d'image> Type Action Réponse Cas normal Longueur non valable ● Aucune application actuellement . ● L'application est traitée . ● Le format d'image (BMP, RAW etc .) ne correspond pas aux spécifications . -
Page 24: Vérifier Les Statistiques De L'appareil
Détecteur de reconnaissance d'objets O2D22x Remarque <nombre>: chaîne de caractères de 3 chiffres pour le nombre d'applications sur l'appareil, à interpréter comme nombre décimal . <groupe>: chiffre pour le groupe d'application (toujours 0 pour O2D22X) . <numéro>: chaîne de deux caractères, à interpréter comme nombre décimal pour le numéro d'application . -
Page 25: Vérifier Le Dernier Résultat De L'appareil
Détecteur de reconnaissance d'objets O2D22x 12.15 Vérifier le dernier résultat de l'appareil Commande Type Vérification Réponse Message en format de résultat Cas normal → chapitre message de résultat 12.20 ● Aucune application actuellement . ● L'application est traitée . ● Résultats pas encore disponibles . Remarque Aucune 12.16 Déclencher le trigger, évaluer l'image prise et affichage du résultat... -
Page 26: Vérification Des Informations De L'appareil
12.18 Vérification des informations de l'appareil Commande Type Vérification Réponse <fabricant><t><article><t><nom><t><site><t><ip><subnet><t><passerelle><t> <MAC><t><DHCP><t><port> <fabricant> IFM ELECTRONIC <article> référence commerciale et le status, p .ex . O2D220AC <nom> nom du détecteur comme saisi dans le programme utilisateur <site> site du détecteur comme saisi dans le programme utilisateur <ip>... -
Page 27: Message Du Résultat
Détecteur de reconnaissance d'objets O2D22x 12.20 Message du résultat Un résultat d'évaluation est transmis dans le format suivant : <démarrer><résultat><sc><correspondance><sc><instances>[<sc> <info modèle>] [<sc><info image>]<arrêt> <démarrage> Chaîne de caractères de démarrage selon le réglage dans le programme utilisateur . <sc> Séparateur selon le réglage dans le programme utilisateur . <arrêt>... -
Page 28: Codes D'erreur De L'appareil
Détecteur de reconnaissance d'objets O2D22x 12.21 Codes d'erreur de l'appareil Définition SENSOR_NO_ERRORS Valeur numérique Description Aucune erreur Solution / remède – Définition SENSOR_NO_ACTIVE_CONFIG Valeur numérique 0100 Description Aucune application n'est chargée dans le détecteur . Solution / remède Quelques commandes nécessitent une application en cours pour être chargées . Si cela n'est pas le cas, une erreur se produit . - Page 29 Détecteur de reconnaissance d'objets O2D22x Définition SENSOR_INVALID_TRIGGER_MODE Valeur numérique 1000 Description Il n'est pas possible de déclencher le détecteur car la fonction trigger, via TCP/IP, n'est pas activée . Solution / remède Vérifiez la configuration du détecteur pour modifier le mode trigger du détecteur . Définition SENSOR_OBJECT_IMAGE_INVALID Valeur numérique...
-
Page 30: Maintenance, Réparation Et Élimination
Détecteur de reconnaissance d'objets O2D22x Définition SENSOR_TRIGGER_NOT_AVAILABLE Valeur numérique 1604 Description L'utilisateur transmet un trigger à l'appareil via TCP/IP . Par une erreur interne le détecteur ne peut pas traiter le trigger . Solution / remède Ce code d'erreur indique un défaut du détecteur . Normalement le détecteur essaie de remédier au défaut lui-même .
