9.2.2 - Signalements sur la logique de commande

La logique de ROBUS présente une série de led, chacune pouvant four-
nir des signalisations particulières, tant sur le fonctionnement normal
qu'en cas d'anomalie.
Led BLUEBUS Cause
Éteinte Anomalie
Allumée Anomalie grave
1 clignotement par Tout est OK
seconde
2 clignotements rapides Il y a eu une variation de l'état
des entrées
Série de clignotements Divers
séparés par une pause
d'une seconde
LED STOP Cause
Éteinte Intervention de l'entrée STOP
Allumée Tout est OK
Led P.P. Cause
Éteinte Tout est OK
Allumée Intervention de l'entrée de P.P.
Led OUVERTURE Cause
Éteinte Tout est OK
Allumée Intervention de l'entrée OPEN
Led FERMETURE Cause
Éteinte Tout est OK
Allumée Intervention de l'entrée CLOSE
Led L1 Description
Éteinte Durant le fonctionnement normal, elle indique que la fonction « Fermeture automatique » n'est pas active
Allumée Durant le fonctionnement normal, elle indique que la fonction « Fermeture automatique » est active
Clignote • Programmation des fonctions en cours
• Si elle clignote en même temps que L2, il faut alors lancer la phase d'apprentissage des dispositifs (paragraphe 7.6)
Led L2 Description
Éteinte Durant le fonctionnement normal, elle indique que la fonction « Fermeture immédiate après passage devant photocellule »
n'est pas active
Allumée Durant le fonctionnement normal, elle indique que la fonction « Fermeture immédiate après passage devant photocellule »
est active
Clignote • Programmation des fonctions en cours
• Si elle clignote en même temps que L1, il faut alors lancer la phase d'apprentissage des dispositifs (paragraphe 7.6)
Led L3 Description
Éteinte Durant le fonctionnement normal, « Ferme toujours » n'est pas activé
26 – Français

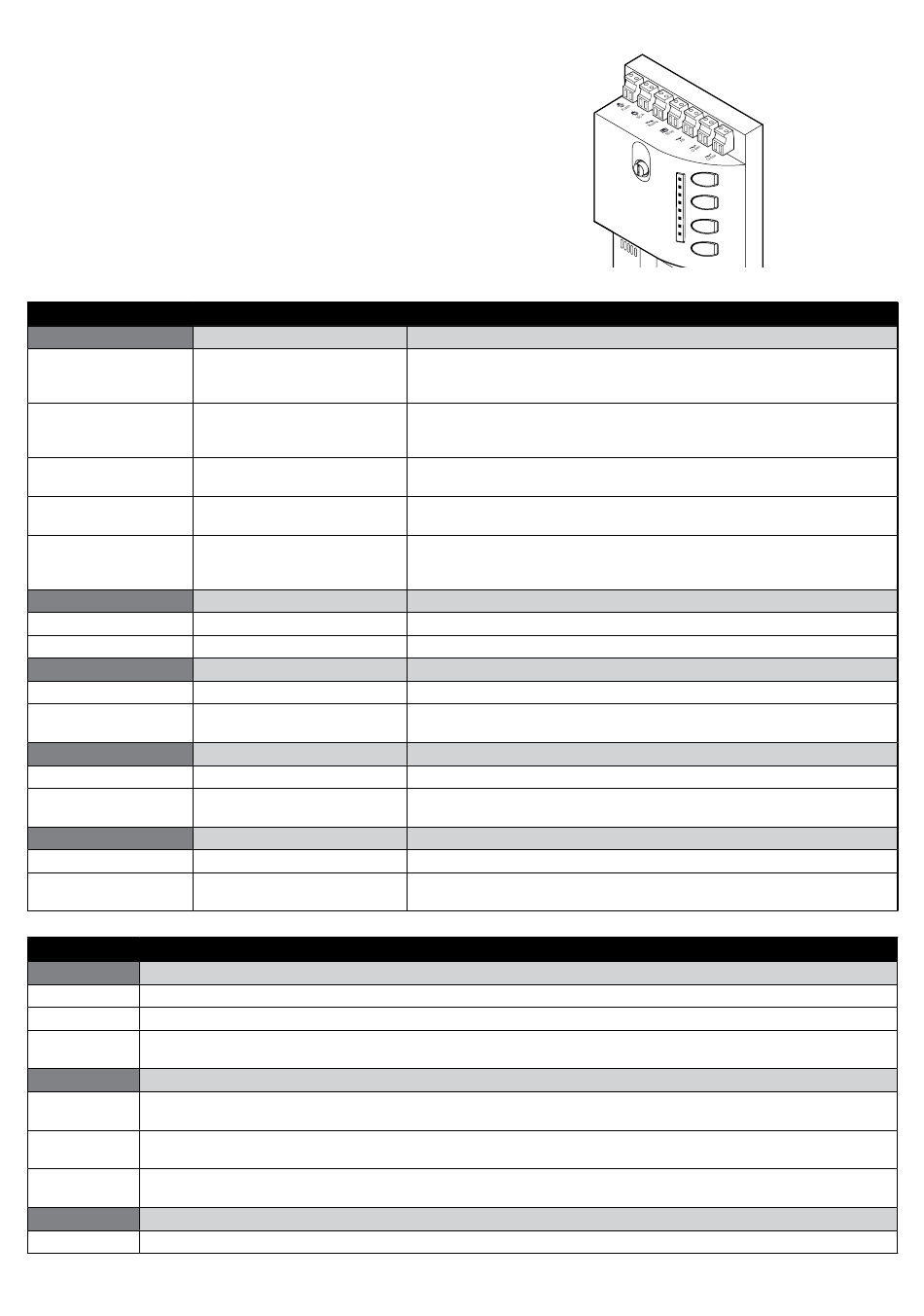

Tableau 19 - Led sur les bornes de la logique
Action
Vérifier si la tension arrive ; vérifier si les fusibles sont intervenus ; si c'est le
cas, vérifier la cause de la panne puis les remplacer par des fusibles ayant les
mêmes caractéristiques
Il y a une anomalie grave ; essayer d'éteindre la logique de commande pen-
dant quelques secondes ; si l'état persiste, il y a une panne et il faut rempla-
cer la carte électronique
Fonctionnement normal de la logique de commande
Un changement de l'une des entrées est normal : OPEN, STOP, intervention
des photocellules ou si un émetteur radio est utilisé
C'est la même signalisation que celle du clignotant. Voir le tableau 18
Action
Vérifier les dispositifs connectés à l'entrée STOP
Entrée STOP active
Action
Entrée PP non active
C'est normal seulement si le dispositif connecté à l'entrée P.P. est effective-
ment actif
Action
Entrée OUVERTURE désactivée
C'est normal seulement si le dispositif connecté à l'entrée OUVERTURE. est
effectivement actif
Action
Entrée FERMETURE désactivée
C'est normal seulement si le dispositif connecté à l'entrée FERMETURE. est
effectivement actif
Tableau 20 - Led sur les touches de la logique
L 1
L 2
L 3
L 4
L 5
L 6
L 7
L 8
