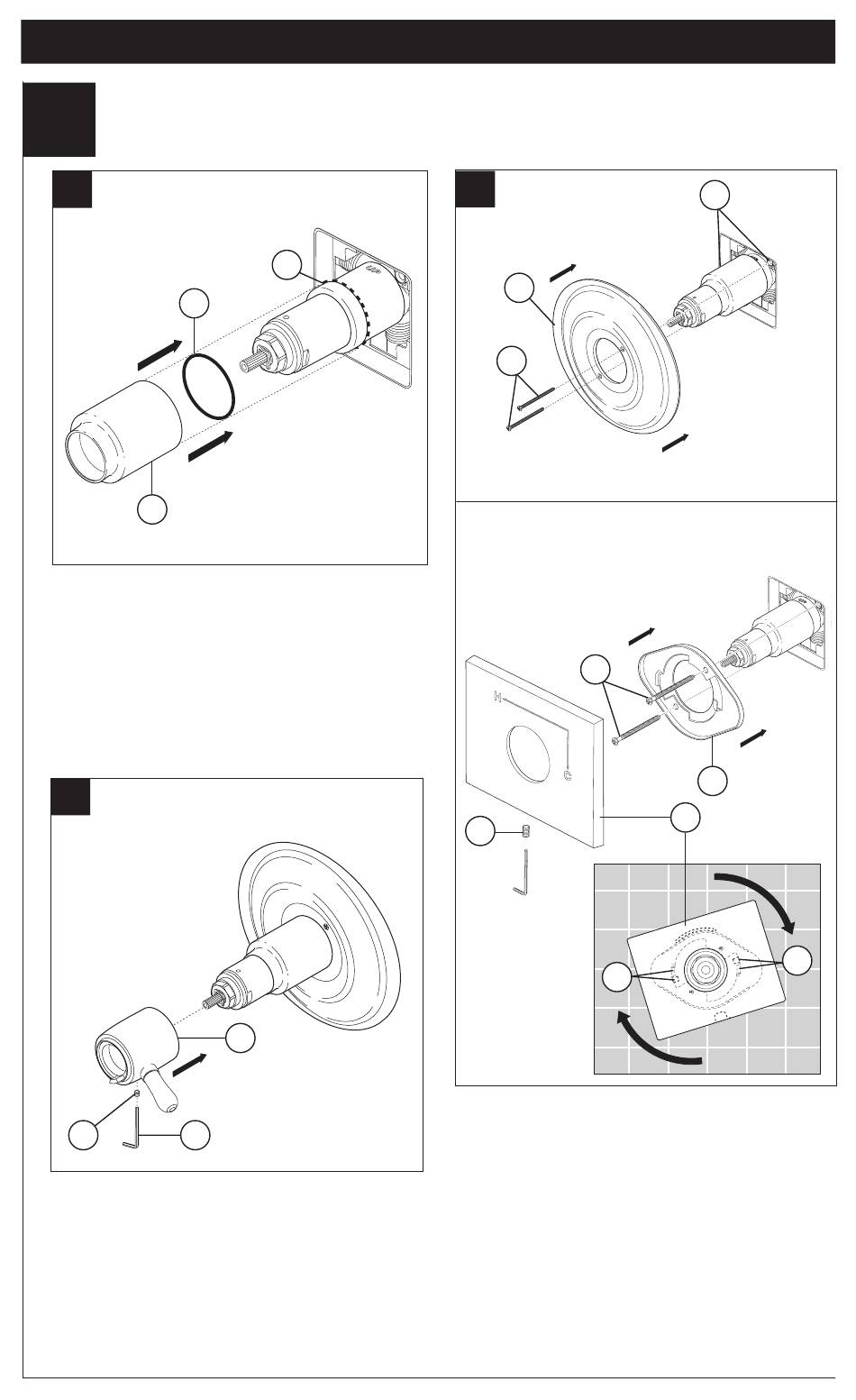

Installation des pièces de finition
3
A.
1
3
Faites glisser le joint torique (1) sur la
cartouche et l'écrou à portée sphérique
(2). Le joint sert de pièce d'espacement
et il stabilise le manchon; il doit se trouver
derrière l'écrou à portée sphérique. Faites
glisser le manchon (3) sur la cartouche, le
corps et le joint torique.
C.
3 2
Installez la poignée de commande de
volume (1) avec le levier vers la droite,
utilisant une clé Allen (2) de fixer avec la vis
de réglage (3).
2
1
Installation – Série 17T
B.
1
3
Installation de la rosace pour les
modèles T17T053, T17T253 et T17T453.
9
Fixez la rosace (1) sur le support (2) à l'aide
des 2 vis fournies (3). Prenez garde de
serrer les vis de la rosace excessivement.
Pour les modèles T17T053, T17T253 et
T17T453: Montez la fixation (5) sur le corps
de la cartouche à l'aide des 2 vis fournies
(6). Installez la plaque de finition (7) en la
plaçant sur la fixation comme le montre la
figure et tournez-la pour bloquer les pattes
(8). Fixez la plaque de finition à la fixation à
l'aide de la vis de calage (9).
15
2
6
5
7
8
8
