Notice d'installation
Champ de cuisson vitrocéramique à induction
Avec cadre d'encastrement normal
Installation
Indications
• La surface de travail doit être plane.
• Afin de garantir une bonne aération, un espace d'une hauteur d'au moins 17,5 mm doit se trouver sous l'appareil.

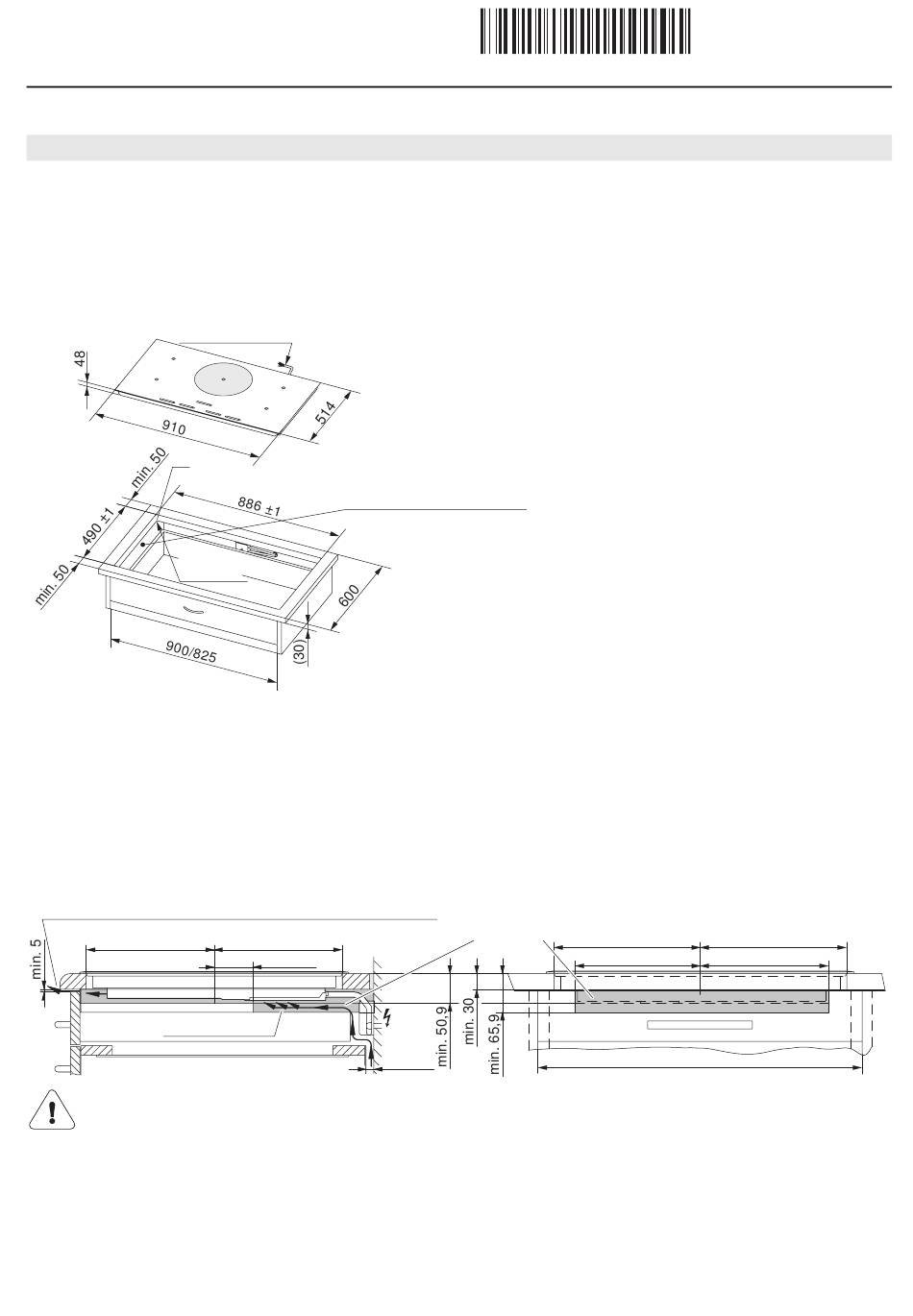

Montage
Les plaques du champ de cuisson à encastrer peuvent être différentes du champ de cuisson représenté!
Longueur
de câble 1,7 m
Z
Objectif:
max. R10
1. Etablir une découpe d'encastrement précise.
2. Placer l'appareil avec précaution dans la découpe d'encastrement et l'appuyer bien à plat contre le plan de travail.
Avec tiroirs ou meubles encastrés directement en dessous, concernant l'arrivée d'air frais
Afin de garantir une bonne aération, un espace d'une hauteur d'au moins 17,5 mm doit se trouver sous l'appareil.
Espace d'air sur toute la largeur du meuble
=
Tiroir
Milieu ventilateur
A = Espace nécessaire sous le plan de travail, pour l'aération de l'appareil.
B = Découpe dans les parois latérales pour le montage, seulement en cas de largeur de niche 600/550.
En cas d'encastrement
symétrique, pas de découpe
des parois latérales nécessaire
min. 25 cm²
=
max. 60
Espace nécessaire pour l'aération
sous le plan de travail
min. 15
2
=
=
min. 240
min. 245
600/550
J89A.111-1
1.3.12 WIMA
