b. Monitor a muro
Per facilitare il fissaggio della griglia dopo aver tolto le 2 viti sotto il monitor occorre scollegare, con
precauzione, le 2 spine che provengono dal monitor. Ricordarsi di rimetterle a posto prima di posi-
zionare e avvitare il supporto al monitor dopo il cablaggio.
IMPORTANTE !
NON LASCIARE IL MONITOR PENDENTE DAI FILI.
Per scollegare i mini connettori non bisogna tirare i fili ma agire direttamente sul corpo dei
connettori.

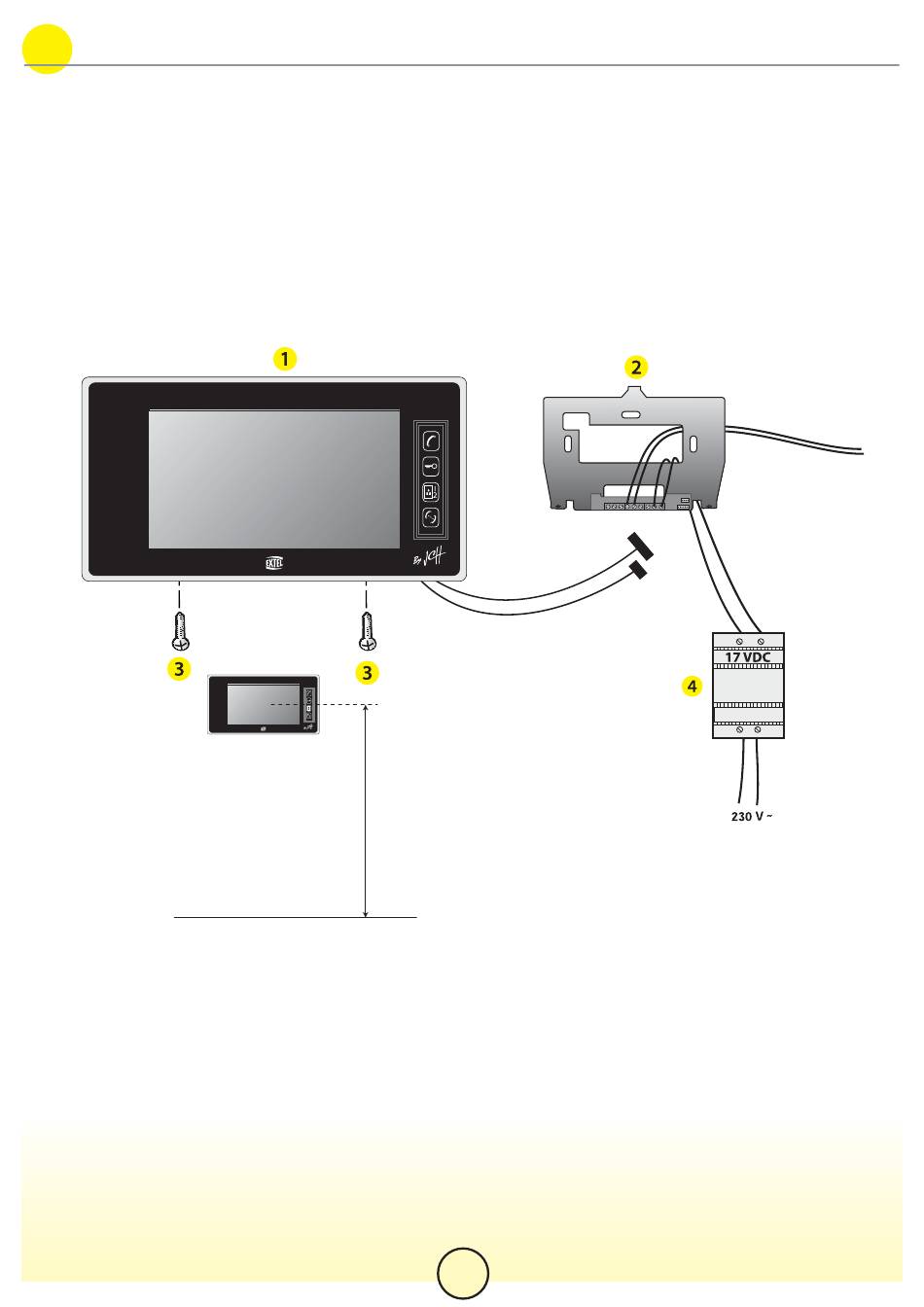

1 . Fissare il supporto murale (2).
2 . Collegare i 2 viti che provengono dalla pulsantiera esterna e i 2 fili dell'alimentazione rispettando
lo schema di cablaggio e la polarità dell'alimentazione.
3. Rimettere i 2 spine del monitor sulla scheda della morsettiera.
4 . Rimettere il monitor (1) sul supporto murale (2) e bloccare l'insieme per mezzo delle 2 viti (3).
5 . Solo dopo aver collegato la pulsantiera esterna inserire l'adattatore (4) all'alimentazione 230 V~
(collegare a un impianto conforme alle norme vigenti, NFC 15-100 per la Francia).
1,60 m
6I
INT
FM DATA
C1+ C1- C2+ C2- B+ GND
-
+
