Raccordement du fil de connexion du câble
plat avec les modules intégrés (haut-parleurs,
microphones, touches, etc.)

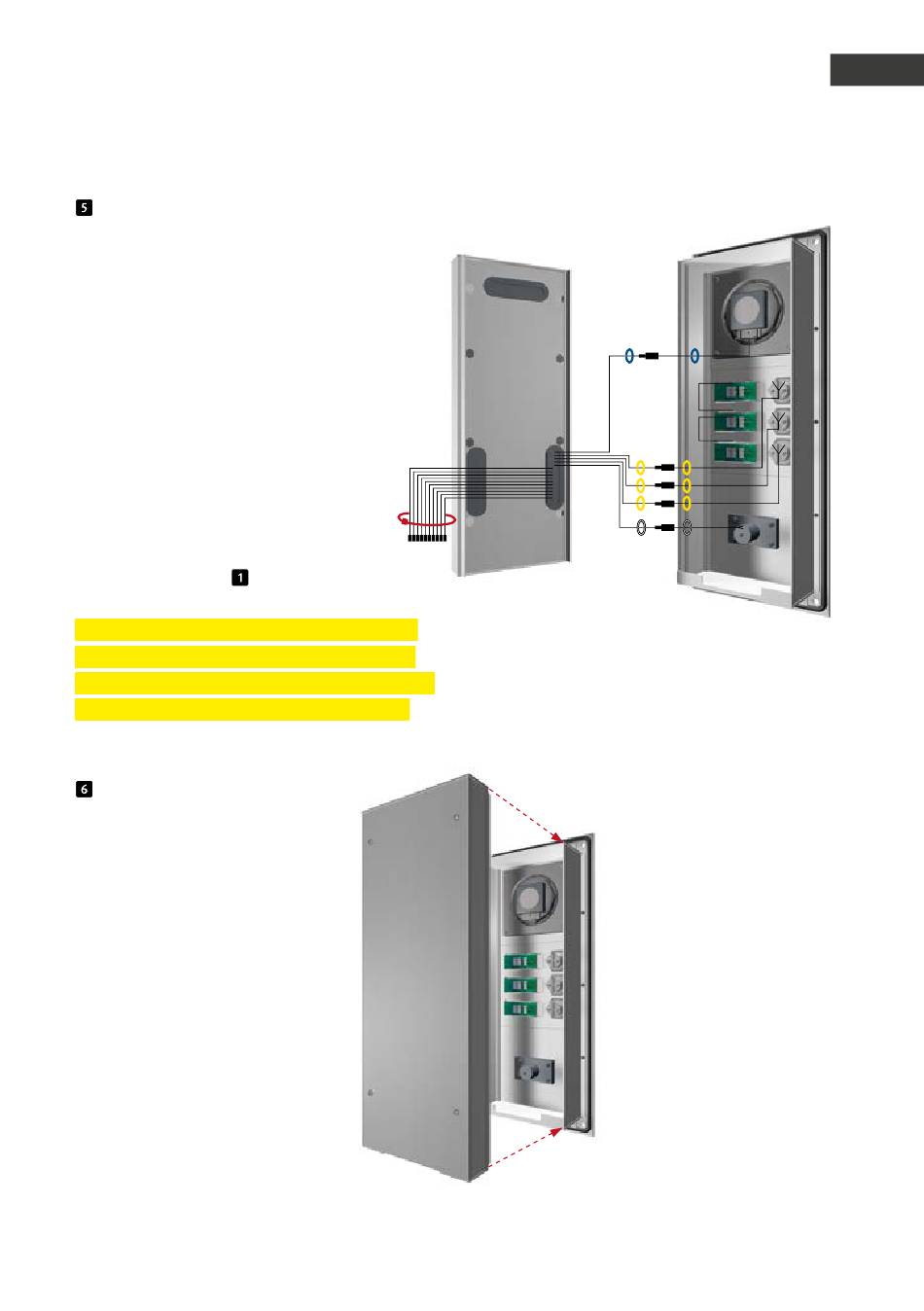

Affectation des connecteurs, câblage Série 20,
30, 50 :
HP (bleu)
▸ Haut-parleur
Mic (blanc) ▸ microphone
T1 à T8 (jaune) ▸ touches 1 à 8
Connecteur à 12 broches
Contact HPI (blanc) ▸
champ d'inscription
(cf. également point )
Remarque : connectez les composants dispo-
nibles avec le câble plat. Attachez les câbles
dont vous n'avez pas besoin avec un câble plat
(les connecteurs sont à orienter vers le bas).
Encliquetez à nouveau le boî-
tier de l'électronique sur le boîtier
des modules.
