Câblage du GRAFIK Eye QS unité de contrôle (suite) :
Détails du câblage du bus de contrôle QS
• Le système de communication utilise les câbles
IEC PELV/NECR Classe 2.
• Dans le cas de câbles IEC PELV/NECR Classe 2
installés près des câbles/fils de tension secteur,
respectez tous les codes électriques locaux
et nationaux.
• Chaque borne de raccordement accepte un
maximum de deux fils 1,0 mm2 (18 AWG).
• La longueur totale du bus de contrôle ne doit pas
dépasser 610 m (2 000 pi).
• Effectuer toutes les connexions dans le boîtier mural
de l'unité de contrôle.
• Le câblage peut être sous forme de branchement
en T ou en guirlande.
• IEC PELV/NECR Classe 2 24 V- 150 mA.
Limites du Système
Le bus de communication QS câblé est limité
à 100 dispositifs ou 100 zones.
L'unité de contrôle GRAFIK Eye QS alimente
trois unités de consommation d'énergie du bus
QS. Pour plus de détails à propos des Unités
de consommation d'énergie, se référer au bulletin
technique Lutron 369405.
Calibre des fils (Vérifiez l'acceptabilité dans votre localité)
Câblage du bus QS Calibre des fils
Alimentation (bornes 1 et 2) ; 1 paire 1,0 mm
< 153 m (500 pi)
Données (bornes 3 et 4) ; 1 paire torsadée blindée 0,5 mm
Alimentation (bornes 1 et 2) ; 1 paire 4,0 mm
Jusqu'à 610 m (2 000 pi)
Données (bornes 3 et 4) ; 1 paire torsadée blindée 0,5 mm
Remarques :
• Pour plus d'informations concernant les caractéristiques des câbles Lutron, veuillez consulter les numéros de pièces Lutron 369596 et 369597 sur www.lutron.com
• Pour des distances de câbles de plus de 610 m (2 000 pieds), veuillez contacter l'Assistance à la clientèle de Lutron
LUTRON
Pour plus de détails, référez vous au Guide d'installation et de fonctionnement complet au www.lutron.com/qs
Guide rapide d'installation et de fonctionnement du GRAFIK Eye QS unité de contrôle
LUTRON
LUTRON

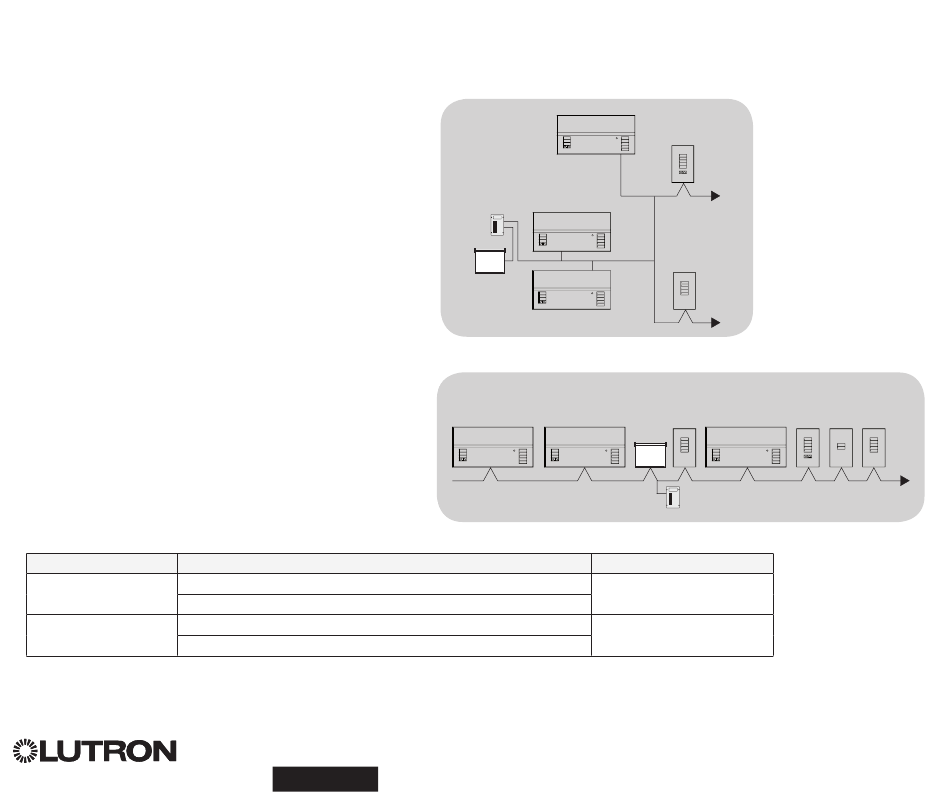

Exemple de Câblage en T
GRAFIK Eye QS
unité de contrôle
Panneau
d'alimentation
intelligent QS
LUTRON
Store/
draperies
Sivoia QS
LUTRON
Exemple de câblage en guirlande
GRAFIK Eye QS
Store/draperies
unité de contrôle
LUTRON LUTRON
Câble Lutron pièce numéro
2
(18 AWG)
GRX-CBL-346S (non-plénum)
GRX-PCBL-346S (plénum)
2 (22 AWG)
2
(12 AWG)
GRX-CBL-46L (non-plénum)
GRX-PCBL-46L (plénum)
2 (22 AWG)
LUTRON LUTRON LUTRON
LUTRON
Poste mural seeTouch
QS
LUTRON
LUTRON
LUTRON
GRAFIK Eye QS
unité de
contrôle
Sivoia
QS
LUTRON
LUTRON
Panneau d'alimentation
intelligent QS
LUTRON
LUTRON
LUTRON
Postes muraux
seeTouch QS
LUTRON LUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
