motor
VR-2 90A Stroommodule
VR-2 90A Stroommodule twee actuators

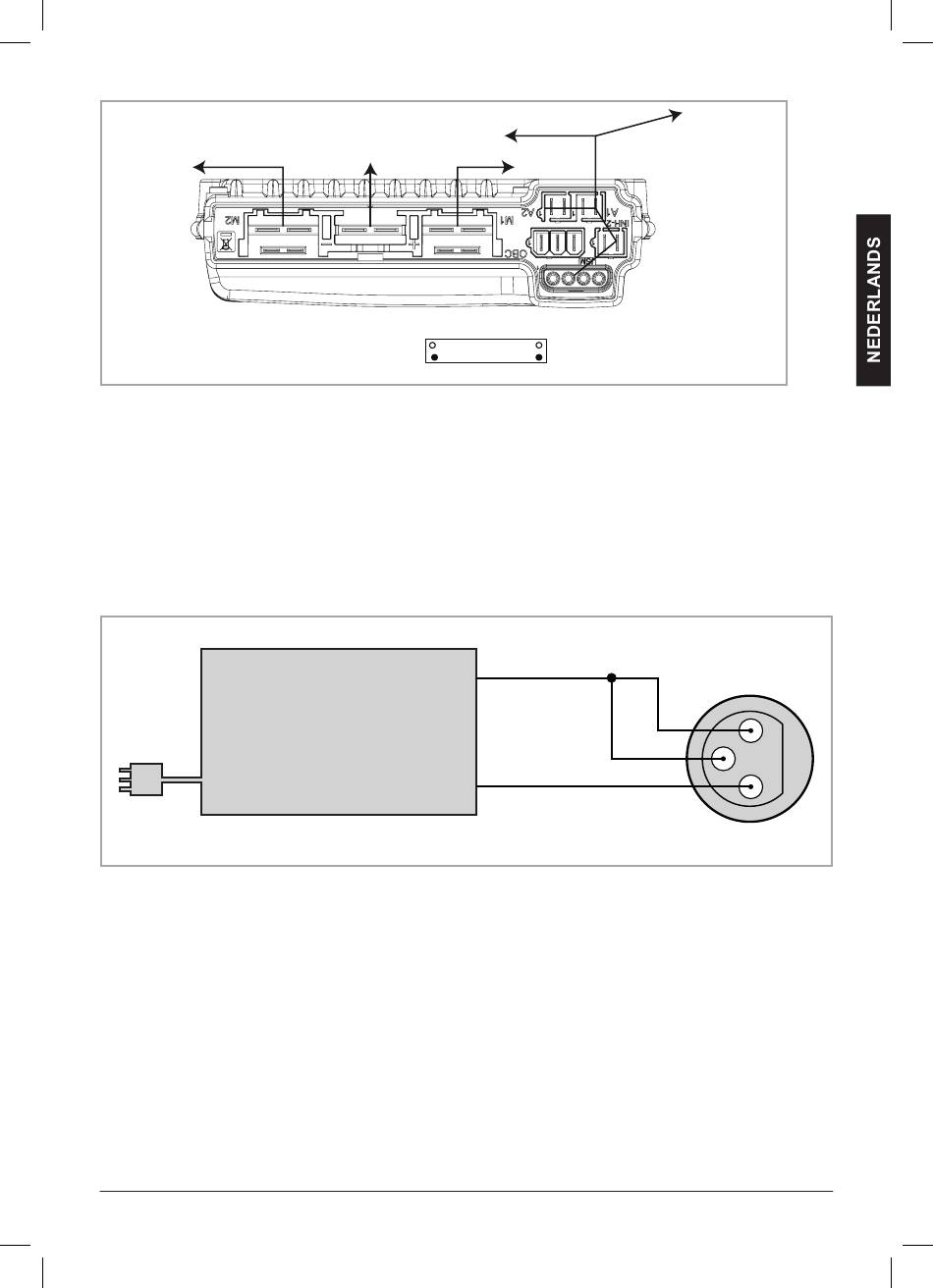

Figuur 10

9.2 Aansluitschema acculader

De joystick heeft een standaard configuratie die is voorzien van een '3-pins-aansluiting'. Zorg ervoor
dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de 'negatieve pool' en de inhibit
zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt
geladen.
Acculader
Figuur 11
VR2 Contoller Rev.A
zit RWD
accu motor
bevestigingsgaten
Accu -
Blokkade
Accu +
zit FWD
9006377A
