24

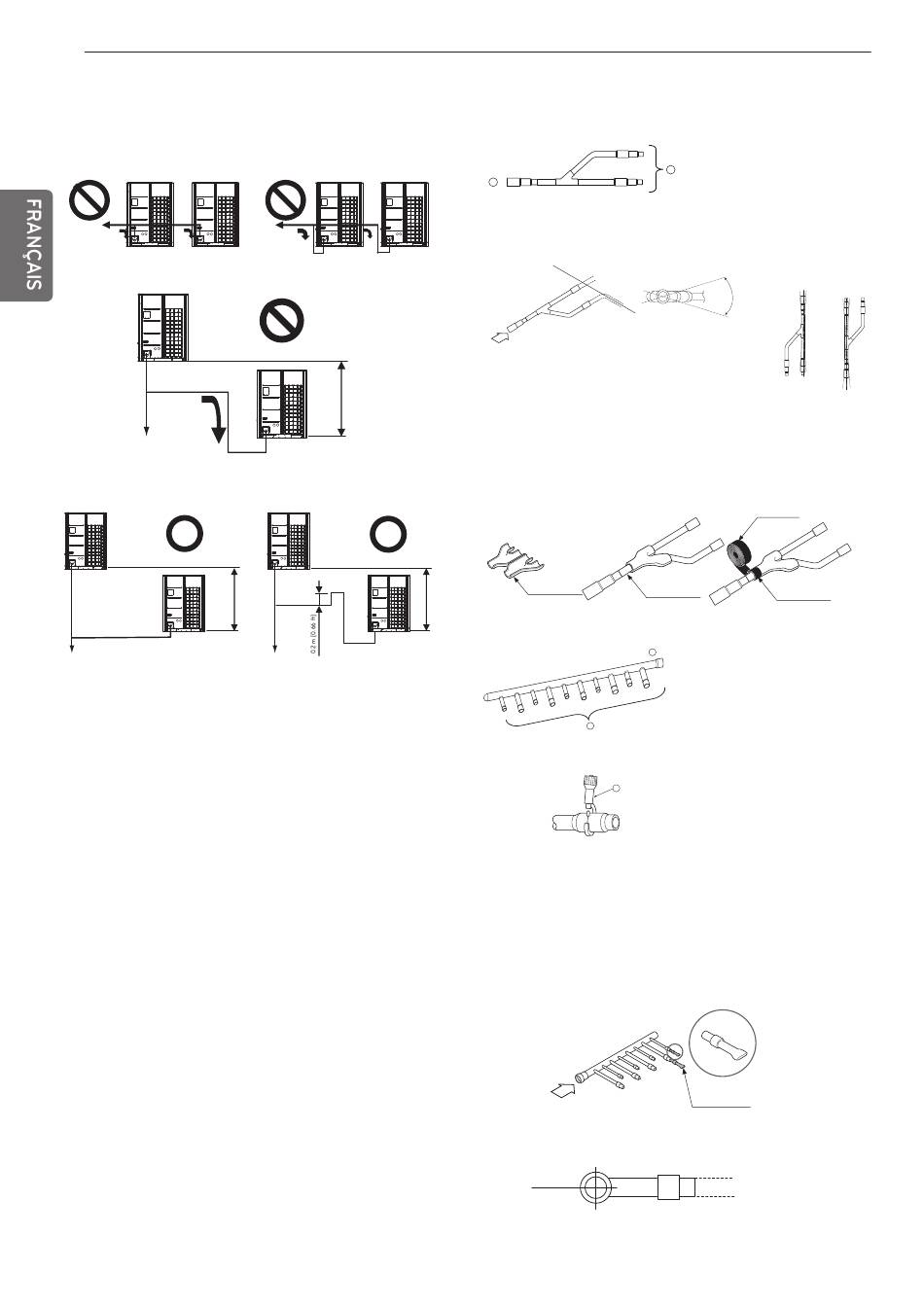

- Lors du raccordement des tuyaux entre les unités extérieures, l'accu-
mulation d'huile dans l'unité extérieure auxiliaire est à éviter. L'unité
pourrait sinon ne pas fonctionner correctement.
(Exemple 1)
Vers l'unité intérieure
(Exemple 2)
Vers l'unité intérieure
(Exemple 3)
Vers l'unité intérieure
Vers l'unité intérieure
h ≤ 5 m
Séparateur
d'huile
h ≤ 5 m
Vers l'unité intérieure
Installation de la tuyauterie secondaire
Ramification en Y
A
• Assurez-vous que les tuyaux secondaires sont fixés horizontalement
ou verticalement (voir le schéma ci-dessous).
Plan horizontal
A
• Il n'y a aucune limitation pour la configuration du montage du joint.
• Si le diamètre de la tuyauterie de réfrigération sélectionné suivant les
procédures décrites est différent de la taille du joint, la section de raccor-
dement doit être coupé à l'aide d'un coupe-tube.
• Le tuyau secondaire doit être isolé à l'aide du matériel isolant qui se
trouve dans chaque jeu.
Matériel isolant
(inclus dans le jeu)
h ≤ 5 m
Collecteur
B
• Si le nombre d'unités intérieures à raccorder aux tuyaux secondaires est
inférieur au nombre de tuyaux secondaires disponibles pour connexion, il
faudra installer des ramifications supplémentaires.
B
• Installez la trajectoire du tuyau secondaire sur un plan horizontal.
Plan horizontal
Vue du point B en direction de la flèche
Ⓐ Vers l'unité extérieure
B
Ⓑ Vers la tuyauterie secondaire
ou l'unité intérieure
Faisant face
vers le bas
Dans +/- 10°
Vue à partir du point A
dans la direction de la flèche
Dans ±3°
Ruban adhésif
(alimentation
de la zone)
Joints pour tuyaux
Joints pour tuyaux de
de liquide et de gaz
liquide et de gaz
Ⓐ Vers l'unité extérieure
A
Ⓑ Vers l'unité intérieure
• Toute unité intérieure dont la capa-
cité soit plus élevée doit être ins-
tallé plus près de Ⓐ que les unités
intérieures à faible capacité.
• Si le diamètre de la tuyauterie de ré-
frigération sélectionné suivant les
procédures décrites est différent de
C
la taille du joint, la section de raccor-
dement doit être coupé à l'aide d'un
coupe-tube.
ⓒ Coupe-tube
• Si le nombre de tubes à raccorder
est inférieur au nombre de ramifica-
tions du collecteur, installez un bou-
chon pour les ramifications non
raccordées.
Tuyau pincé
Faisant face
vers le haut
Dans ±3°
